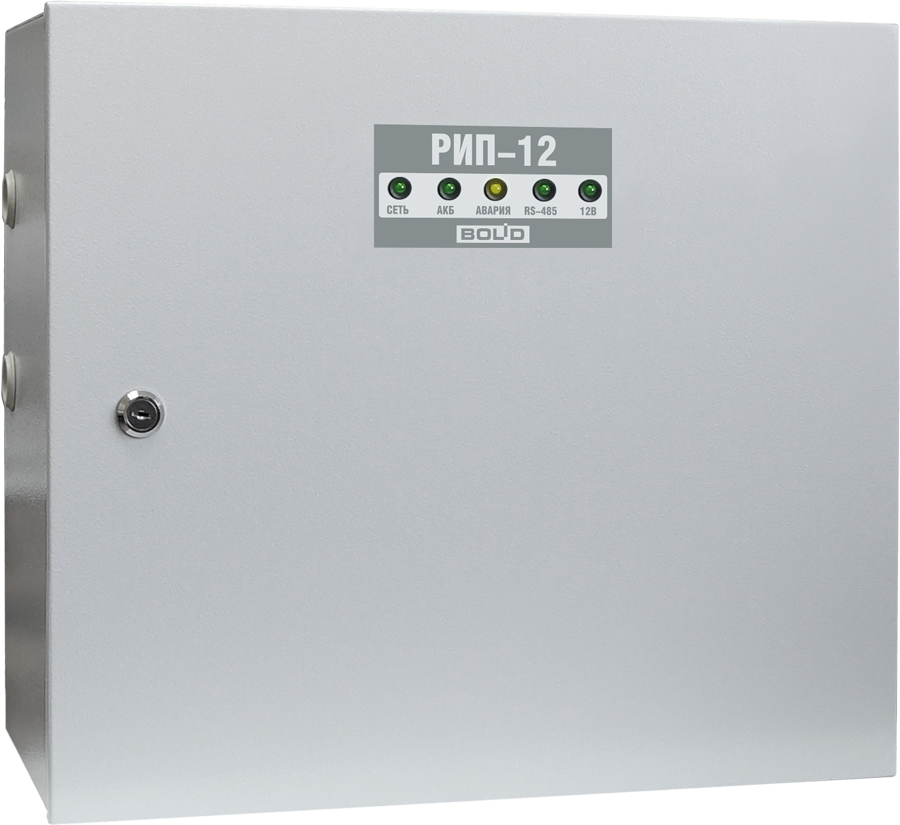

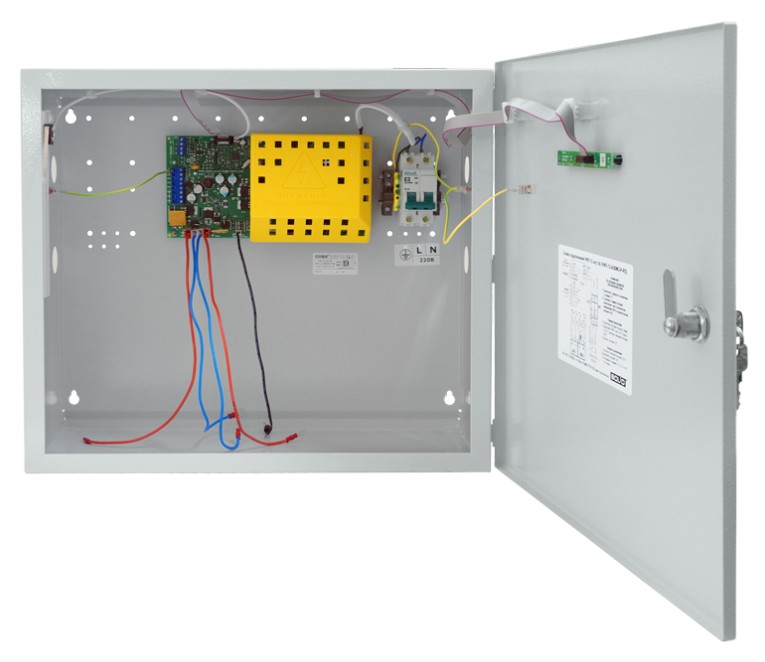

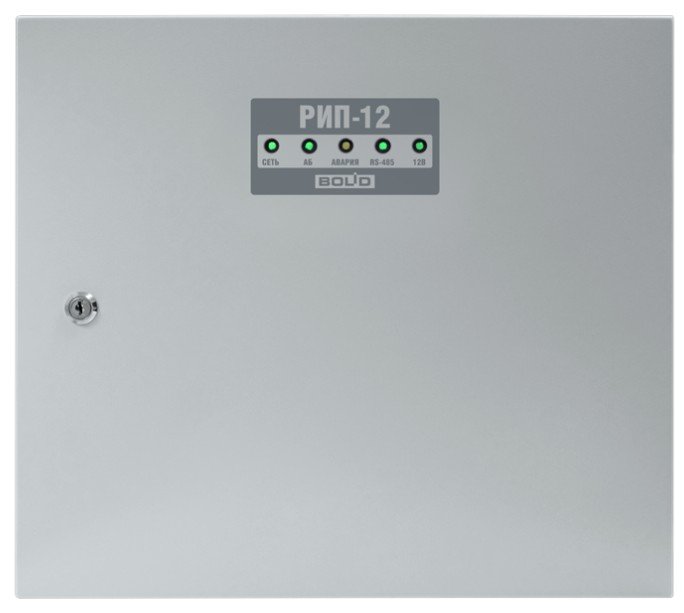

РИП-12 исп. 56 (РИП-12-6/80М3-Р-RS)

Источник питания резервированный

Код: 257704 Производитель: Болид
  • 7 516,60 /шт
    Розничная
  • 7 227,50 /шт
    Мелкий опт
  • 6 938,40 /шт
    Оптовая
В наличии
Краткое описание:Резервированный источник питания, входное напряжение 150...250 В, выходное напряжение 13...14,2 В, номинальный ток нагрузки 6 А, максимальный ток нагрузки 8 А (до 10 минут), под два аккумулятора 12 В 40 Ач, световая и звуковая индикация режимов работы, интерфейс RS-485 ИСО "ОРИОН", емкость буфера событий - 95 событий, программируемый оптоэлектронный выход, защита от короткого замыкания, защита аккумулятора от глубокого разряда, степень защиты оболочки IP30, диапазон рабочих температур -10...+40°С, габаритные размеры 450х400х210 мм
Описание товара

Назначение изделия

Предназначен для питания извещателей, приборов охранно-пожарной сигнализации, СКУД и пожарной автоматики в составе ИСО "Орион".

Особенности

Передача событий на пульт "С2000М" или АРМ "Орион Про":
- "Сброс прибора" (при включении питания РИП);
- "Авария сети" (сетевое напряжение питания ниже 150 В или выше 250 В);
- "Восстановление сети" (сетевое напряжение питания в пределах 150…250 В);
- "Перегрузка источника питания" (выходной ток РИП более 7,5 А);
- "Перегрузка источника устранена" (выходной ток РИП менее 7,5 А);
- "Неисправность ЗУ" (ЗУ не обеспечивает напряжение и ток для заряда батареи в заданных пределах);
- "Восстановление ЗУ" (ЗУ обеспечивает напряжение и ток для заряда батареи в заданных пределах);
- "Неисправность источника питания" (при подключённом сетевом напряжении РИП не обеспечивает выполнение п. 1.2.3);
- "Восстановление питания" (при подключённом сетевом напряжении РИП обеспечивает выполнение п. 1.2.3);
- "Неисправность батареи" (напряжение на батарее ниже 7 В или не подключена);
- "Ошибка теста АБ" (внутреннее сопротивление батареи выше предельно допустимого – требуется замена или техническое обслуживание);
- "Разряд батареи" (напряжение на батарее ниже 11 В, при отсутствии сетевого напряжения);
- "Требуется обслуживание" (время наработки батареи истекло, требуется заменить батарею);
- "Восстановление батареи" (напряжение батареи выше 10 В, заряд батареи возможен);
- "Тревога взлома" (корпус РИП открыт);
- "Восстановление зоны контроля взлома" (корпус РИП закрыт);
- "Отключение выходного напряжения" (РИП отключил выходное напряжение при отсутствии напряжения в сети и разряде батареи).
- "Подключение выходного напряжения" (РИП подключил выходное напряжение при появлении напряжения в сети).

Измерение и передача данных по запросу от "С2000М" или АРМ "Орион Про":
- Напряжение в сети;
- Напряжение на каждой АБ;
- Напряжение на выходе;
- Ток нагрузки;
- Температуры внутри корпуса РИП.

Расширенный диапазон входного напряжения сети.

Защита с автоматическим восстановлением работоспособности от:
- Превышения выходного напряжения;
- Перегрузок по выходу;
- "Переполюсовки" АБ;
- Замыкания клемм подключения АБ.

Интеллектуальный контроль каждой аккумуляторной батареи и управление их зарядом:
- Автоматическая проверка состояния каждой АБ тестовой нагрузкой;
- Измерение общей емкости установленных АБ;
- Расчет времени работы в резервном режиме с учетом реального тока нагрузки и степени заряда;
- Программируемый таймер-счетчик времени наработки АБ;
- Отключение АБ при ее разряде и превышении допустимого напряжения;
- Контроль тока и напряжения зарядного устройства (ЗУ).

Световая индикация и звуковая сигнализация:
- Наличие сетевого напряжения;
- Выход сетевого напряжения за пределы нормы (ниже 150 В или выше 250 В);
- Наличие или нарушение связи по интерфейсу RS-485;
- Короткое замыкание или перегрузка по выходу;
- Заряд АБ;
- Необходимость замены АБ или проведения технического обслуживания;
- Отключение АБ при ее разряде;
- Неисправность ЗУ;

Отключение выхода РИП в аварийных ситуациях.

Энергонезависимый буфер событий.

Релейный выход для сигнала "Неисправность".

Конфигурирование параметров РИП: изменение сетевого адреса, времени задержек передачи событий, времени управления реле, корректировка показаний сетевого вольтметра, отключения событий по АКБ с помощью программы UPROG.

Технические характеристики
  • Тип устройства Источник вторичного электропитания резервированный
  • Световая индикация "Наличие сети"; "Состояние АКБ";"АВАРИЯ";"RS-485";"Нагрузка"
  • Диагностические выходы тип "СК": "Неисправность"
  • Напряжение питания, B:
  • - от сети переменного тока 150…250
  • Потребляемая мощность:
  • - от сети переменного тока 225 ВА
  • Потребляемый ток:
  • - при питании от сети переменного тока, А 1.5
  • - при питании от резервного источника питания, А 0.07
  • Выходное напряжение, В:
  • - при питании от сети переменного тока 13…14.2
  • - при питании от аккумуляторной батареи 9.5…13.5
  • Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более 80
  • Выходной ток, А:
  • - номинальный при наличии основного питания 6
  • - максимальный при наличии основного питания 8
  • Тип используемого аккумулятора 12В 40 Ач
  • Количество аккумуляторов, шт 2
  • Защита от короткого замыкания Есть
  • Защита аккумулятора от глубокого разряда Есть
  • Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В 9.6…10.8
  • Степень защиты IP30
  • Диапазон рабочих температур, °С -10…+40
  • Габаритные размеры, мм 450х400х210
Тип устройства Источник вторичного электропитания резервированный
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более 80
Световая индикация "Наличие сети"; "Состояние АКБ";"АВАРИЯ";"RS-485";"Нагрузка"
Выходной ток, А:
Диагностические выходы тип "СК": "Неисправность"
- номинальный при наличии основного питания 6
Напряжение питания, B:
- максимальный при наличии основного питания 8
- от сети переменного тока 150…250
Тип используемого аккумулятора 12В 40 Ач
Потребляемая мощность:
Количество аккумуляторов, шт 2
- от сети переменного тока 225 ВА
Защита от короткого замыкания Есть
Потребляемый ток:
Защита аккумулятора от глубокого разряда Есть
- при питании от сети переменного тока, А 1.5
Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В 9.6…10.8
- при питании от резервного источника питания, А 0.07
Степень защиты IP30
Выходное напряжение, В:
Диапазон рабочих температур, °С -10…+40
- при питании от сети переменного тока 13…14.2
Габаритные размеры, мм 450х400х210
- при питании от аккумуляторной батареи 9.5…13.5
