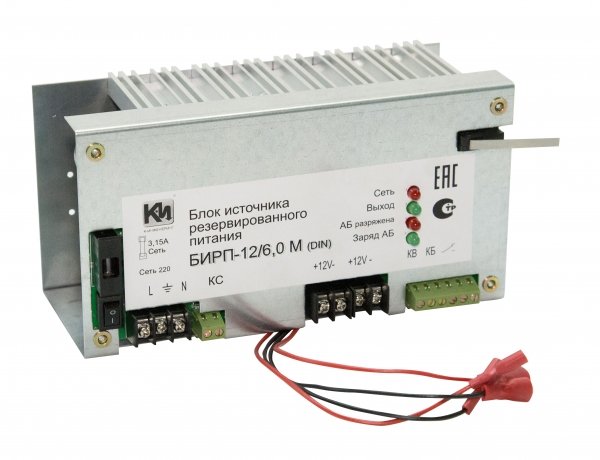

БИРП-12/6,0М (DIN)
Источник вторичного электропитания резервированный с креплением на DIN рейку
- Описание и характеристики
- Вопросы
Описание и характеристики
Характеристики
Тип устройства Источник вторичного электропитания резервированный | Световая индикация "Наличие сети"; "Выход"; "Состояние АКБ - Разряжена"; "Состояние АКБ - Заряд" |
Диагностические выходы тип "СК": "Наличие сети"; "Контроль АКБ"; "Нагрузка"; "Тампер корпуса" | Напряжение питания, B: |
- от сети переменного тока 150…242 | Потребляемый ток: |
- при питании от сети переменного тока, А 0.7 | Выходное напряжение, В: |
- при питании от сети переменного тока 12 | Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более 40 |
Выходной ток, А: | - номинальный при наличии основного питания 6 |
- максимальный при наличии основного питания 6.5 | Тип используемого аккумулятора 12 В 12 А·ч |
Количество аккумуляторов, шт 2 | Защита от короткого замыкания Есть |
Защита аккумулятора от глубокого разряда Есть | Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В 10…11 |
Ток заряда аккумуляторной батареи, А 0.6…0.8 | Степень защиты IP30 |
Диапазон рабочих температур, °С -10…+40 | Габаритные размеры мм 190х100х90 |
Назначение изделия
Блок источника резервированного питания БИРП М (DIN) предназначен для гарантированного электроснабжения постоянным током технических средств охраны, сигнализации и связи.
При отсутствии напряжения в сети переменного тока блок автоматически обеспечивает питание электропотребителей от устанавливаемой в него аккумуляторной батареи.
Блок соответствует требованиям: «Технический регламент о требованиях пожарной безопасности» (Федеральный закон от 22.07.2008 №123- ФЗ), ГОСТ Р 53325-2012 « Техника пожарная. Технические средства пожарной автоматики. Общие технические требования. Методы испытаний».
Блок обеспечивает автоматическое отключение и заряд АБ, а также защиту от неправильного подключения (переполюсовки) аккумуляторной батареи.
Блок снабжен электронными защитами от короткого замыкания и превышения выходного напряжения.
В блоке предусмотрены информационные выходы «Контроль Сети (КС)», «Контроль батареи (КБ)», выходы «Контроль выхода (КВ)» и «Тампер» для передачи информации во внешние цепи о наличии сетевого напряжения, напряжения АКБ, выходного напряжения и о вскрытии корпуса соответственно.
Особенности
- крепление на DIN рейку 35мм;
- три информационных выхода;
- автоматическая защита от перегрузки и от короткого замыкания короткого замыкания;
- защита от неправильного подключения АБ (переполюсовка);
- защита АБ от глубокого разряда;
- защита от превышения выходного напряжения;
- сетевой выключатель;
- колодки барьерного типа.
