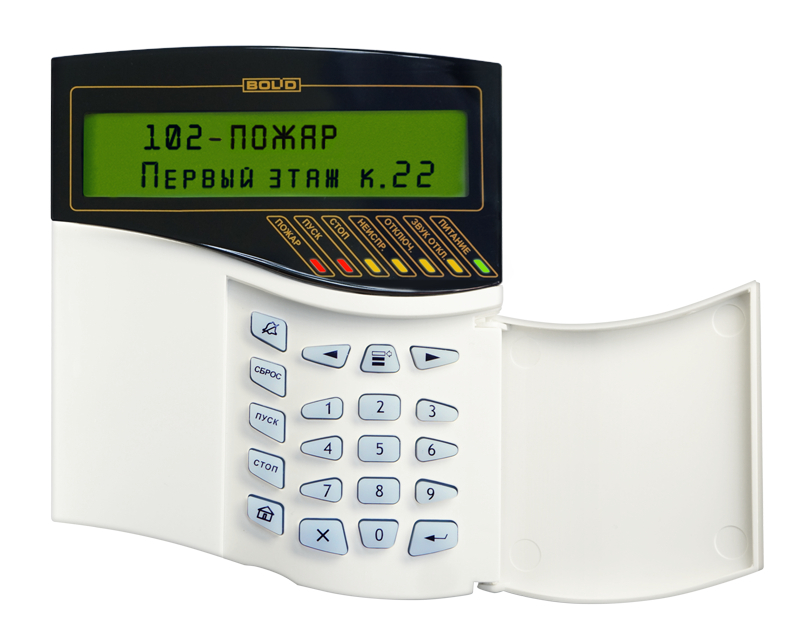

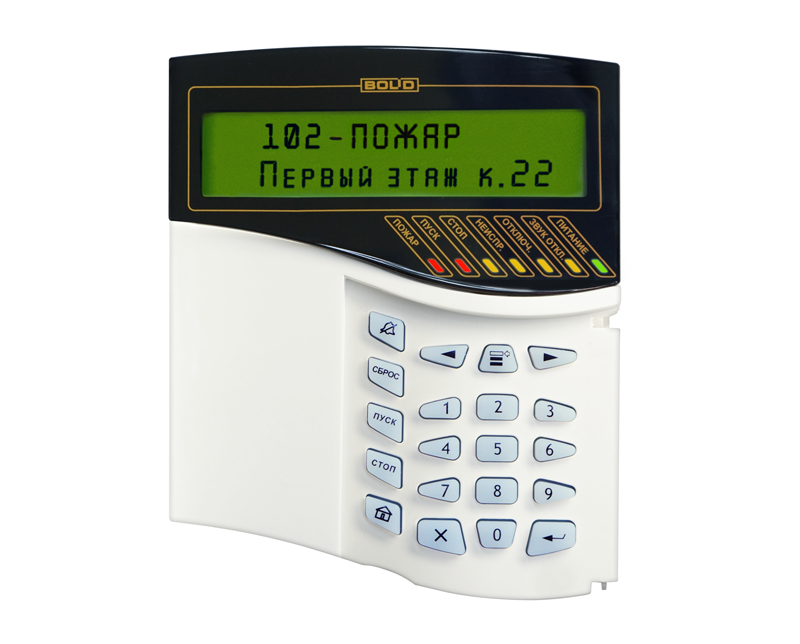

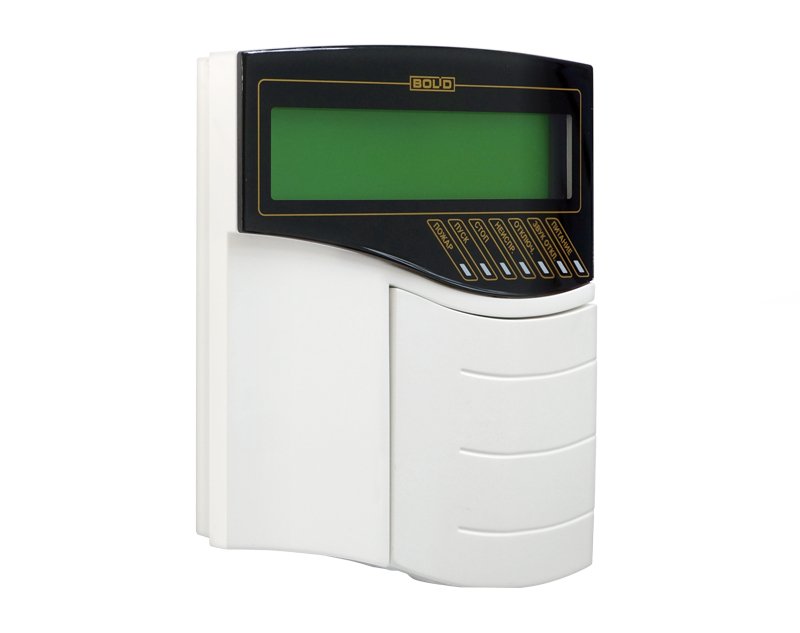

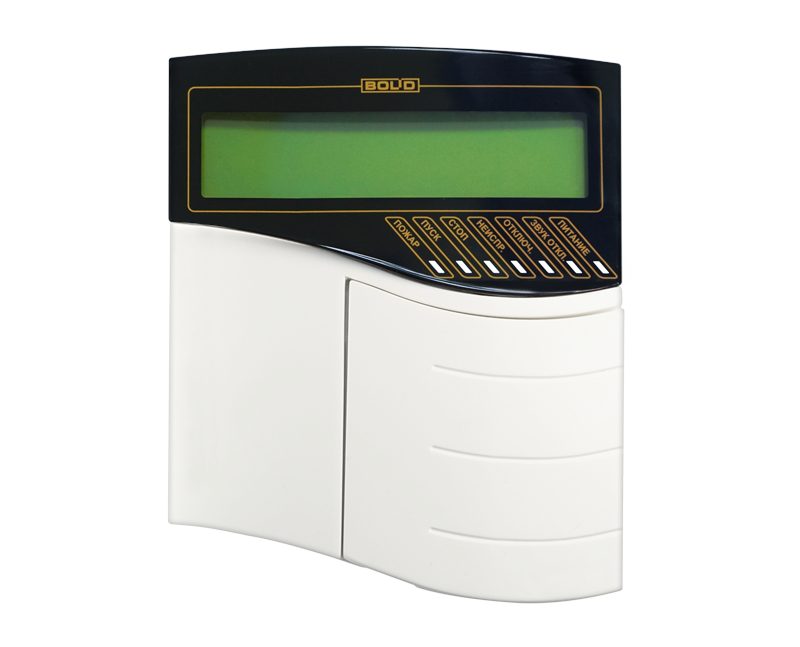

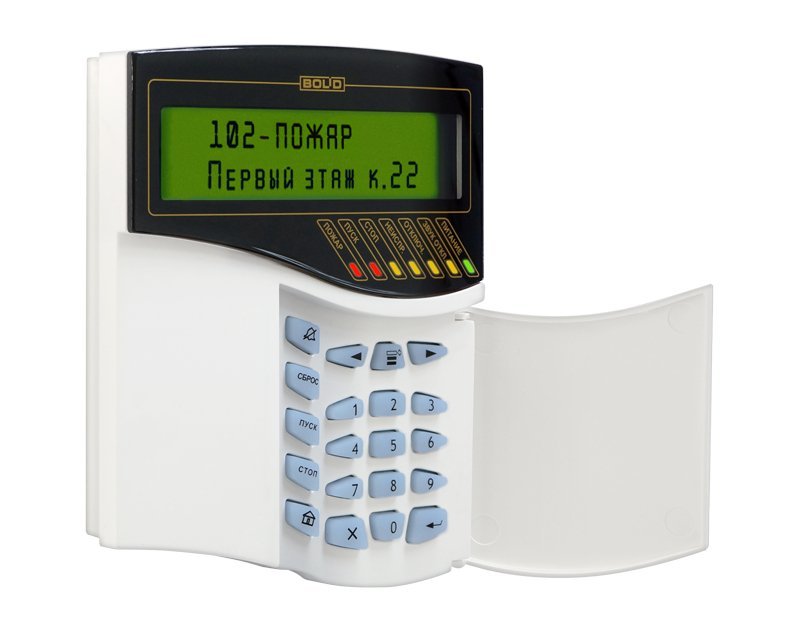

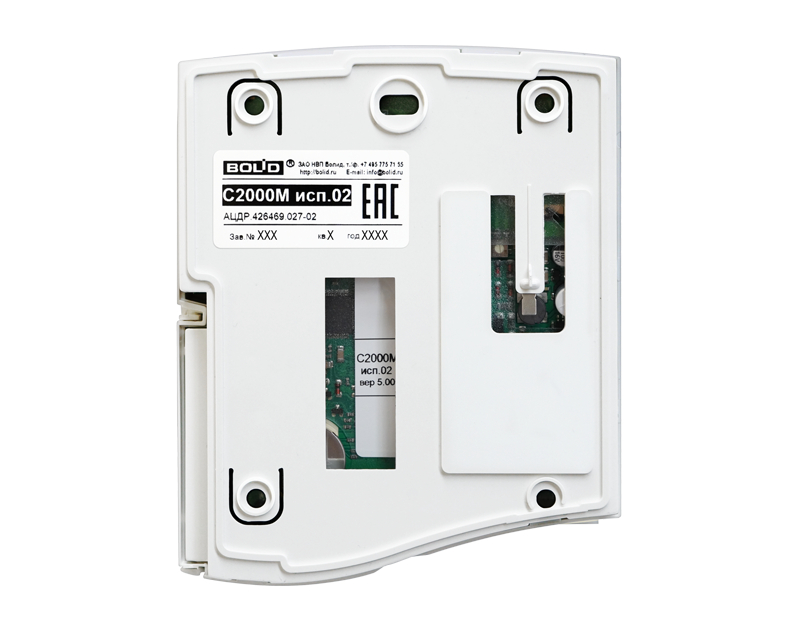

С2000-М
Пульт контроля и управления
- Описание и характеристики

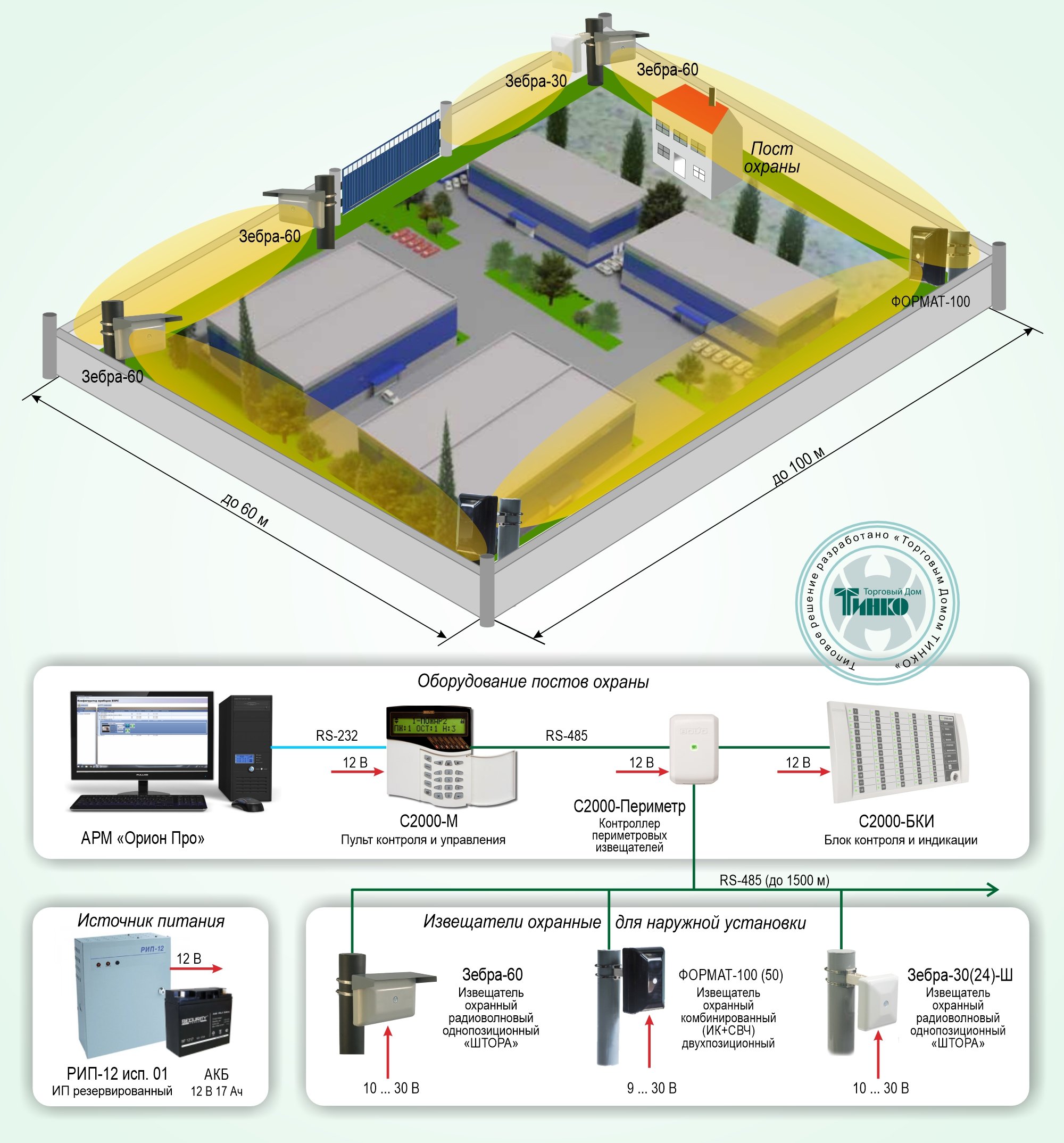

- Типовые решения 4
- Вопросы
- Видеоматериалы 6
Описание и характеристики
Характеристики
Количество подключаемых приборов 127 | Количество поддерживаемых разделов 511 |
Количество поддерживаемых групп разделов 128 | Максимальное количество входных цепей приборов, контролируемых пультом 2048 |
Количество пользовательских паролей 2047 | Максимальное количество выходов приборов, управляемых пультом 256 |
Емкость буфера событий 32000 | Напряжение питания, B: |
- от внешнего источника питания 10.2…28.4 | - от встроенного источника резервного питания 3 В (CR2032) |
Ток потребления в дежурном режиме, мА, не более : | - при напряжении питания 12 В 60 |
- при напряжении питания 24 В 35 | Длина линии связи по RS-485, м, не более 3000 |
Степень защиты IP30 | Диапазон рабочих температур, °С -10…+55 |
Габаритные размеры мм 140х114х25 | Масса, не более, кг 0.3 |
Назначение изделия
Пульт контроля и управления охранно-пожарный "С2000М" предназначен для работы в составе адресной системы охранно-пожарной сигнализации и управления противопожарным оборудованием. Совместно с приборами ИСО «Орион» он может выполнять функции блочно-модульного прибора приемно-контрольного охранного и пожарного, прибора управления световым, звуковым и речевым оповещением, газовым, порошковым аэрозольным и водяным пожаротушением, противодымной защиты, инженерными системами здания. Информационное взаимодействие блоков осуществляется по проводной линии связи RS-485. Функции прибора могут расширяться путём подключения дополнительных блоков.
Особенности
Индикация режимов "Тревога", "Пожар", "Пуск", "Останов", "Неисправность", "Отключен". Возможность просмотра отдельных зон (разделов) и элементов системы, имеющих эти состояния, с отображением на символьном индикаторе. Звуковая сигнализация тревог, пожаров, пусков и неисправностей на встроенном звуковом сигнализаторе. Индикация состояния зон охраны, противопожарных средств и других исполнительных устройств на блоках "С2000-БИ", "С2000-БКИ", "С2000-ПТ", "Поток-БКИ"
Автоматическое управление средствами светового и звукового оповещения, противодымной защиты, инженерным оборудованием, выходами передачи сигналов "Тревога", "Пожар", "Пуск" и "Неисправность" с помощью контрольно-пусковых и сигнально-пусковых блоков, приёмно-контрольных блоков. Автоматический запуск и останов приборов речевого оповещения серии "Рупор". Автоматическое управление режимами работы подсистемы контроля и управления доступом для разблокирования путей эвакуации при пожаре.
Ручное управление с клавиатуры пульта и блоков индикации:
управление режимами работы охранной и пожарной сигнализации: постановка на охрану, снятие с охраны, сброс тревог, отключение извещателей и исполнительных устройств (только тех, которые управляются пультом);
ручной пуск и останов средств светового, звукового и речевого оповещения, противодымной защиты, инженерного оборудования;
управление приборами "С2000-АСПТ" с использованием блоков "С2000-ПТ": ручной пуск и останов установки пожаротушения, приостановка задержки пуска и немедленный пуск без задержки, выбор автоматического или ручного режима управления установкой пожаротушения, сброс тревог;
управление приборами "Поток-3Н" с использованием блоков "Поток-БКИ": ручной пуск и останов установки пожаротушения, выбор автоматического или ручного режима управления установкой
Возможность подключения к АРМ "Орион Про" для расширения возможностей мониторинга состояния защищаемого объекта и управления
Возможность передачи извещений на пульт охраны с помощью коммуникационных блоков "С2000-ИТ", "УО-4С", "С2000-PGE" и "С2000-ПП". Возможность подключения радиопередатчика ATS100 радиосистемы охраны LARS, RS-202TD радиосистемы охраны "Риф Стринг 202" ("LONTA 202") или TRX-150 для передачи извещений по радиоканалу
Журнал событий с возможностью его просмотра на экране пульта и печати на принтере с последовательным интерфейсом RS-232
Конфигурирование пульта в программе "Pprog.exe"
