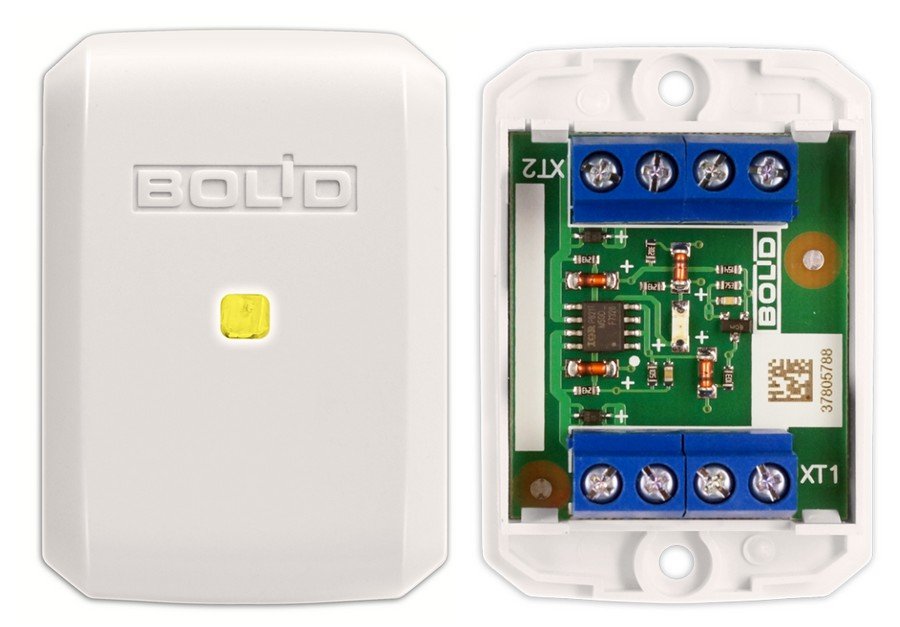

Блок разветвительно-изолирующий
Назначение изделия
Блок разветвительно-изолирующий «БРИЗ» предназначен для использования в ДПЛС
контроллеров «С2000-КДЛ», «С2000-КДЛ-2И», «С2000-КДЛ-2И исп.01», «С2000-КДЛ-С»
с целью изолирования короткозамкнутых участков с последующим автоматическим
восстановлением после устранения короткого замыкания.
Особенности
- изолирование участка двухпроводной линии с коротким замыканием

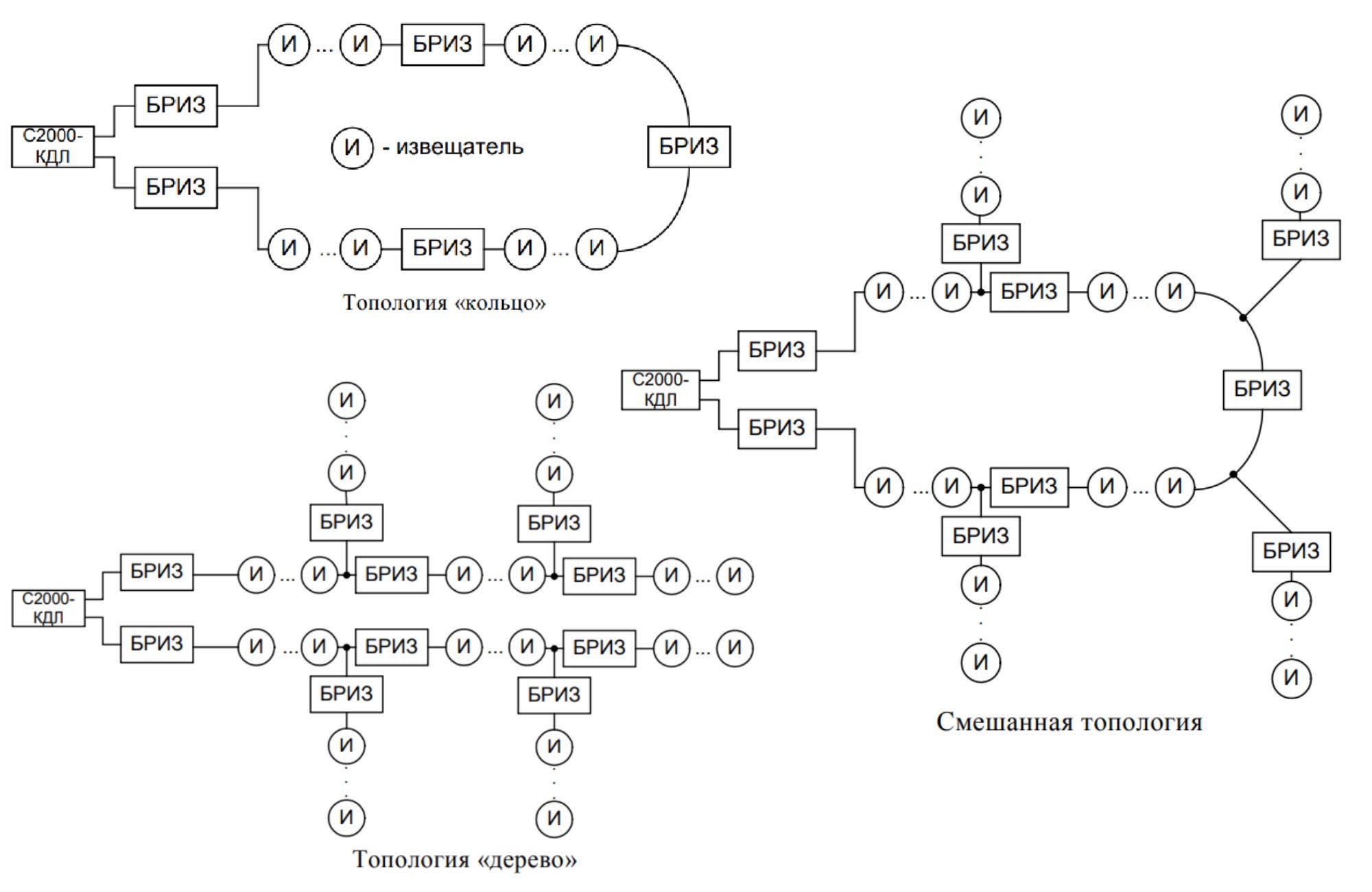

- использование в топологиях линии типа «кольцо», «дерево» и смешанных
- возможность включения в существующие системы, построенные на базе «С2000-КДЛ». Устанавливается в разрыв линии и не занимает адреса.
- возможность создания ответвлений от ДПЛС с отключением ветви в случае короткого замыкания в ней
|
Диапазон рабочих напряжений, В 6…12 |
Время срабатывания не более, с 0.200 |
|
Ток потребления, мА: |
Максимальное количество БРИЗ в линию, шт, не более 40 |
|
- в дежурном режиме не более 0.04 |
Диапазон рабочих температур, °С -30…+55 |
|
- в режиме КЗ не более 3 |
Габаритные размеры, мм 56х38х20 |
|
Пороговое напряжение срабатывания, В 2.9…3.4 |
Масса, не более, кг 0.04 |
Диапазон рабочих напряжений, В
6…12
Ток потребления, мА:
- в дежурном режиме не более
0.04
- в режиме КЗ не более
3
Пороговое напряжение срабатывания, В
2.9…3.4
Время срабатывания не более, с
0.200
Максимальное количество БРИЗ в линию, шт, не более
40
Диапазон рабочих температур, °С
-30…+55
Габаритные размеры, мм
56х38х20
Масса, не более, кг
0.04
