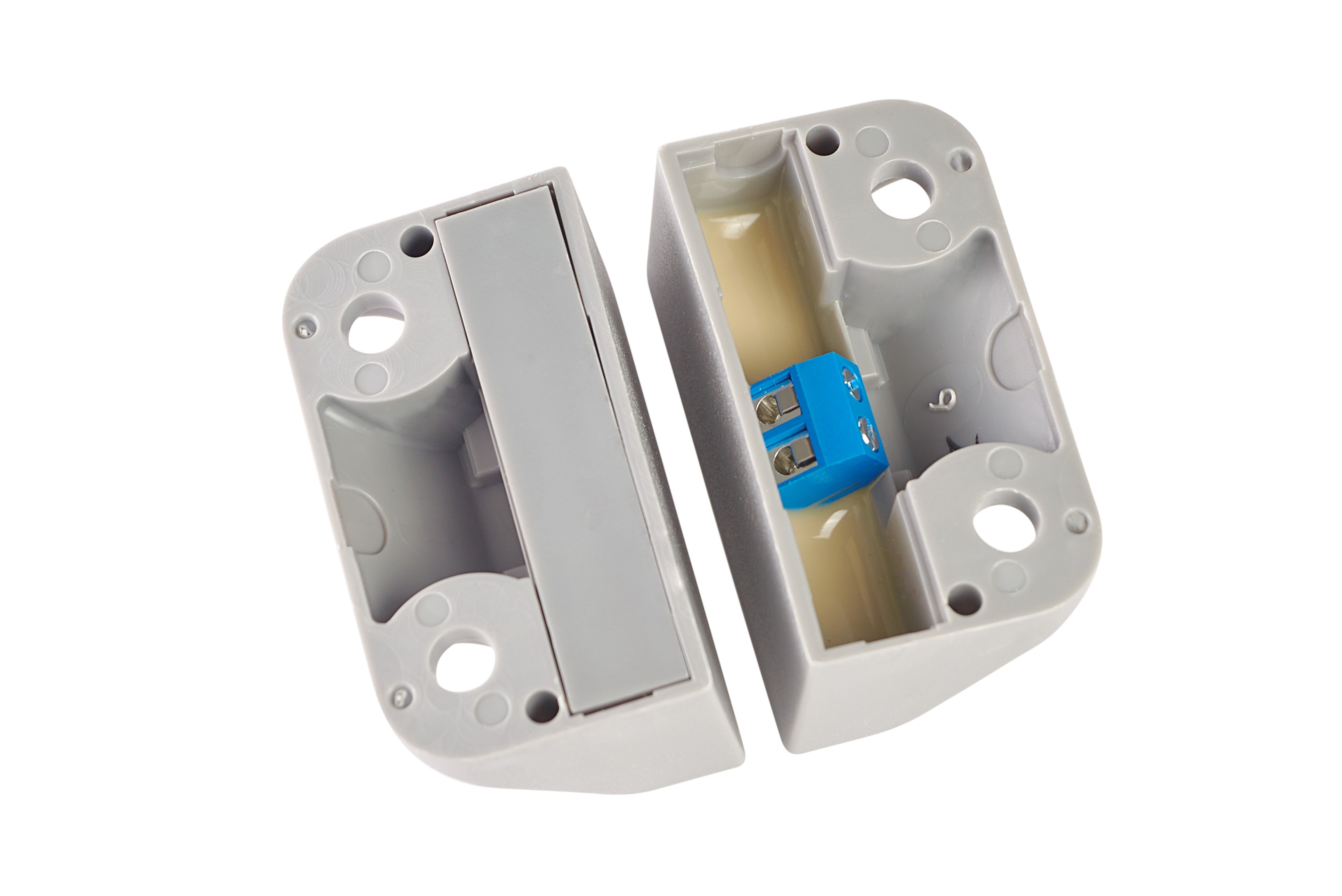

Извещатель охранный точечный магнитоконтактный с клеммной колодкой
Назначение изделия
Извещатель охранный точечный магнитоконтактный ИО 102-20 предназначен для блокировки гаражных ворот, ангаров, железнодорожных контейнеров, телефонных шкафов и других конструктивных магнитопроводящих (металлических) и магнитонепроводящих (алюминиевых, деревянных и т. д.) элементов зданий и сооружений на открывание или смещение с выдачей в шлейф приемно-контрольного прибора извещения о тревоге путем размыкания или замыкания контактов геркона.
Дополнительное оборудование
(305672) - К-20/50, Кронштейн для ИО 102-20, ИО 102-50 и СМК-20
|
Тип контактов НЗ |
Степень защиты IP44 |
|
Расстояние между магнитом и герконом, мм: |
Диапазон рабочих температур, °С -50…+50 |
|
- при размыкании контактов, более 65 |
Габаритные размеры, мм: |
|
- при замыкании контактов, менее 30 |
- корпус геркона 53х30х30 |
|
Максимально допустимые токи и напряжения: |
- корпус магнита 53х30х30 |
|
- максимальное коммутируемое напряжение, В 50 |
Масса, не более, кг 0.155 |
|
- максимальный коммутируемый ток, мА 50 |
Тип контактов
НЗ
Расстояние между магнитом и герконом, мм:
- при размыкании контактов, более
65
- при замыкании контактов, менее
30
Максимально допустимые токи и напряжения:
- максимальное коммутируемое напряжение, В
50
- максимальный коммутируемый ток, мА
50
Степень защиты
IP44
Диапазон рабочих температур, °С
-50…+50
Габаритные размеры, мм:
- корпус геркона
53х30х30
- корпус магнита
53х30х30
Масса, не более, кг
0.155
