Извещатель охранный точечный магнитоконтактный
Назначение изделия

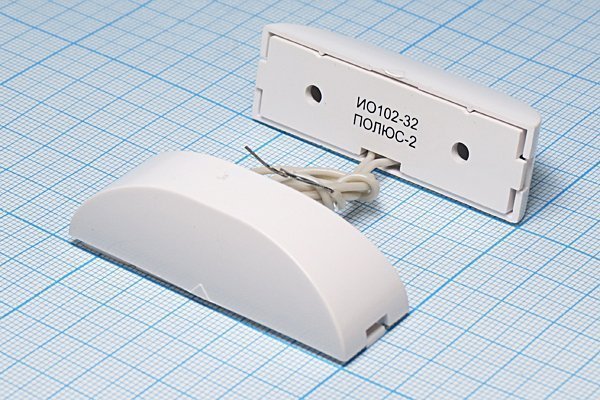

Извещатель охранный точечный магнитоконтактный ИО102-32 «ПОЛЮС-2» предназначен для обнаружения несанкционированного открывания дверей, окон, люков и т.п. и выдачи извещения «Тревога» на приемно-контрольный прибор.
Извещатель обеспечивает размыкание шлейфа сигнализации при открывании дверей, окон, люков или при перемещении заблокированных им предметов.
Особенности
- извещатель «Полюс-2» имеет абсолютно новый корпус с современным дизайном. Крепление извещателя к поверхности сделано скрытым, оно не портит внешний вид интерьера. «Полюс-2» можно устанавливать на металлическую поверхность;
- работа извещателя основана на замыкании контактов геркона при воздействии на него постоянного магнита;

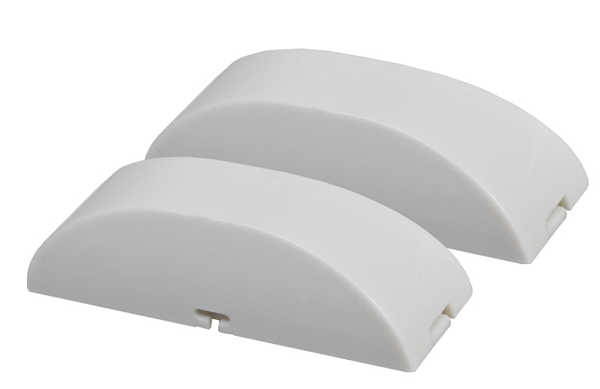

- конструктивно извещатель состоит из двух частей: геркона и магнита, размещённых в одинаковых корпусах. Корпус с герконом монтируется на неподвижную часть объекта, корпус с магнитом – на подвижную. Корпуса должны быть установлены параллельно, метками навстречу друг другу и с соблюдением расстояния между ними. Допускается установка на двухсторонний скотч на подготовленную поверхность;
- извещатель может быть применен как в производственных, так и жилых помещениях. Не предназначен для использования в химически агрессивных средах.
|
Тип контактов НЗ |
- максимальный коммутируемый ток, мА 250 |
|
Расстояние между магнитом и герконом, мм: |
Диапазон рабочих температур, °С -50…+50 |
|
- при размыкании контактов, более 25 (13 на металлической поверхности) |
Габаритные размеры, мм: |
|
- при замыкании контактов, менее 20 (11 на металлической поверхности) |
- корпус геркона 56.5х18х15.7 |
|
Максимально допустимые токи и напряжения: |
- корпус магнита 56.5х18х15.7 |
|
- максимальное коммутируемое напряжение, В 0.05…60 |
Масса, не более, кг 0.02 |
Тип контактов
НЗ
Расстояние между магнитом и герконом, мм:
- при размыкании контактов, более
25 (13 на металлической поверхности)
- при замыкании контактов, менее
20 (11 на металлической поверхности)
Максимально допустимые токи и напряжения:
- максимальное коммутируемое напряжение, В
0.05…60
- максимальный коммутируемый ток, мА
250
Диапазон рабочих температур, °С
-50…+50
Габаритные размеры, мм:
- корпус геркона
56.5х18х15.7
- корпус магнита
56.5х18х15.7
Масса, не более, кг
0.02
