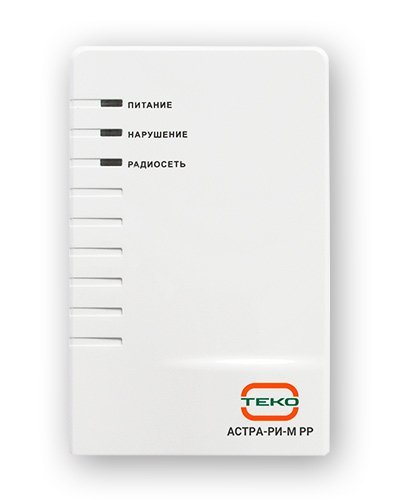

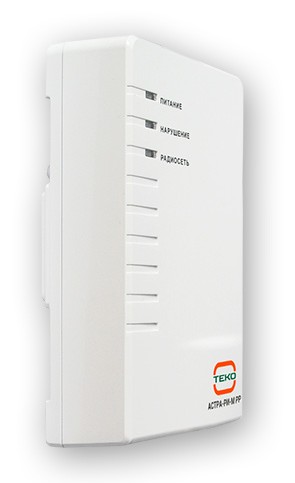

Расширитель беспроводных зон в составе систем с центральным ППКОП Астра серии Pro (Астра-712 Pro, Астра-8945 Pro)
Назначение изделия
Предназначен для работы в качестве расширителя беспроводных зон в составе системы с центральным ППКОП Астра серии Pro (Астра-712 Pro, Астра-8945 Pro) для увеличения емкости системы, контроль радиоустройств разных типов системы Астра-РИ-М под управлением центрального ППКОП а так же для информационного обмена с центральным ППКОП по интерфейсу RS-485
Особенности
ВНИМАНИЕ! РР не обеспечивает требования ГОСТ 53325 в полном объеме, поэтому не может быть использован для пожарных систем. Пожарные извещатели Астра-4511, Астра-421РК, Астра- 431РК могут работать с РР в качестве сигнализаторов, что может быть использовано для охранных сигнализаций квартир и частных домов.
Информативность
3 трехцветных индикатора:
- индикатор «ПИТАНИЕ» – состояние питания,
- индикатор «НАРУШЕНИЕ» - собственное состояние расширителя, включая состояние зарегистрированных в нем устройств,
- индикатор «РАДИОСЕТЬ» - передача/прием информации в радиосети;
- «А 485 В» - вход/выход интерфейса проводной связи RS-485;
- 4 универсальных программируемых выхода:
- «Relay 1» - «Relay 3» – обеспечивают коммутацию нагрузки не менее 0,1 А/100 В,
- «OC» – «открытый коллектор», обеспечивает коммутацию нагрузки 0,5 А/27 В
Дополнительное оборудование
Источник питания
(266088) - Астра-712/0 исп. 1А, Источник питания
(284704) - ETALON FORS 1207, Аккумулятор
Устройства управления
(251075) - Астра-РИ-М РПДК (ИО 10110-1), Радиобрелок
Пожарные извещатели
(250214) - Астра-421 исп. РК, Извещатель пожарный дымовой
(286261) - Астра-431 исп. РК, Извещатель тепловой макс.-дифф. радиокан.
(286260) - Астра-4511 (новый), Извещатель пожарный ручной радиоканальн.
Охранные извещатели
(251071) - Астра-3321, Извещатель охр.точечный магнитоконт
(251070) - Астра-3221, Извещатель тревожной сигнализации радиоканальный
(251072) - Астра-5121, Извещатель ИК-объёмный радиокан. с защитой от животных
(250501) - Астра-5131 исп.А, Извещатель ИК-объёмный радиокан.
(251073) - Астра-5131 исп.Б, Извещатель ИК-штора радиокан.
(250381) - Астра-5131 исп.Ш, Извещатель ИК-штора радиокан.
(251074) - Астра-6131, Извещатель разбития стекла
(248951) - Астра-7 исп. РК, Извещатель ИК-объёмный потолочный радиокан.
(249195) - Астра-8 исп. РК, Извещатель совмещ. ИК-обёмный+разбития стекла радиокан.
Технологические извещатели
(255840) - Астра-3731, Датчик температуры
(230539) - Астра-361 исп. РК, Извещатель утечки воды радиоканальные
(207077) - Астра-361, Извещатель утечки воды проводной, подключается к Астра-3321
Оповещатели и исполнительные устройства
(270861) - Астра-2331, Оповещатель свето-звуковой радиоканальный
(019343) - Астра-10М исп.2, оповещатель светозвуковой проводной
(270866) - Астра-8231, Блок релейный радиоканальный
(284550) - Астра-8731, Розетка управляемая радиокан.
(222657) - Астра-823, Блок релейный, 4 реле, подключается по RS-485
(254529) - Астра-824, Блок сигнальных выходов, 8 "ОК", подключается по RS-485
(228623) Астра-863 исп.А, Блок индикации состояния извещателей, 48 индикаторов
Видеоматериалы
|
Рабочая частота, МГц 433…434 |
Ток потребления, мА: |
|
Выходная мощность: |
- от источника 12 В, не более 100 |
|
- передатчика, не более, мВт 10 |
- от источника 24 В, не более 80 |
|
Напряжение питания, B: |
Степень защиты IP20 |
|
- от внешнего источника питания 10…27 |
Диапазон рабочих температур, °С -10…+55 |
Рабочая частота, МГц
433…434
Выходная мощность:
- передатчика, не более, мВт
10
Напряжение питания, B:
- от внешнего источника питания
10…27
Ток потребления, мА:
- от источника 12 В, не более
100
- от источника 24 В, не более
80
Степень защиты
IP20
Диапазон рабочих температур, °С
-10…+55
