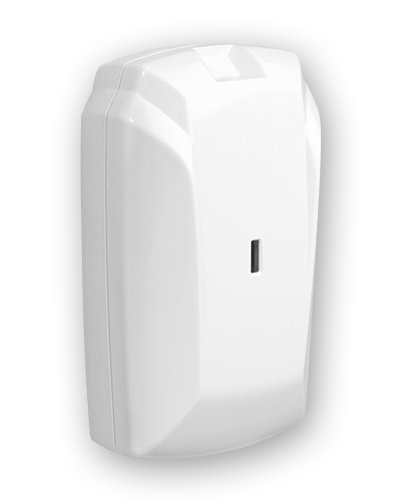

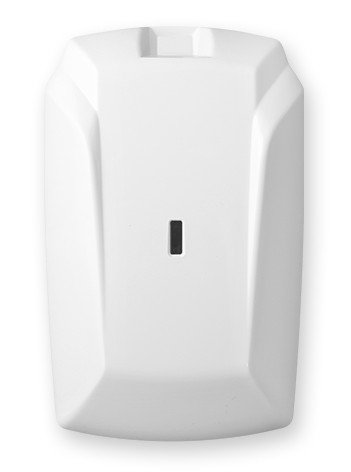

Астра-8231 / Блок реле радиоканальный

Блок реле радиоканальный

Код: 270866
Производитель: ТЕКО
Артикул производителя: Т0000005139
Функционал: Блок релейный
Подобрать похожие

Покажем товары из данной функциональной группы с необходимой настройкой фильтров

Снято с продажи
Розничная цена
Снято с продажи
Оптовая цена
Снято с продажи
Снято с продажи
Доступность: Снято с продажи
Эта номенклатура снята с продажи, найти подходящую замену можно по ссылке Подобрать похожие

Краткое описание: Блок релейный радиоканальный для работы в составе системы Астра-РИ-М, f-раб. 433,42 МГц (лит.1) и 434,42 МГц (лит.3), до 300 м, 1 реле с переключаемыми контактами, 1 ШС, U-коммут.250 В, I-коммут.5 А, U-пит.2.2…3 В (CR123A)/10…15 В (от внешнего РИП), IP30, t-раб.-30…+55°С, 101х63х32 мм

Назначение изделия

Предназначен для:
- управления внешними устройствами с помощью системного выхода типа Relay по командам от центрального ППКОП Астра серии Pro (Астра-8945 Pro, Астра-812 Pro, Астра-712 Pro), принимаемым по радиоканалу в радиосети системы Астра РИ-М (433 МГц);
- контроля входа Zone охранного или технологического типа с передачей состояний в центральный ППКОП

Особенности

- двусторонний радиообмен в радиоканале Астра-РИ-М (433 МГц);
- работа только в модернизированном радиоканале (режиме 2);
- трёхконтактное силовое реле 250 В, 5 А (с возможностью переключения не чаще 1 р/сек);
- вход Zone-GND для контроля сработки реле;
- регистрация в радиосети установкой элемента питания или лазерным пультом Астра-942;
- установка частотной литеры по радиоканалу при регистрации;
- литий-марганцево-оксидный элемент питания типоразмера CR123 напряжением 3,0 В емкостью до 1,5 А/ч, входит в комплект поставки;
- возможность подключения внешнего питания 12 В (от РИП);
- автоматическое переключение электропитания с ЭП на внешний источник при подключении последнего, при отключении – обратно на работу от ЭП;
- измерение и передача по радиоканалу значения остаточной емкости ЭП с отображением в журнале событий ППКОП при достижении значений 30, 20, 10 %;
- контроль вскрытия корпуса;
- не требуется получения разрешений на применение от органов государственной радиочастотной службы.

Видеоматериалы

Параметры радиоканала:

- коммутируемый ток, А

5

- протокол обмена

Астра-РИ-М (оптимизированный)

Напряжение питания, B:

- рабочая частота, МГц

433…434

- от внешнего источника питания

10…15

- дальность (в прямой видимости), м

300

- от встроенного источника резервного питания

3 (CR123A)

- количество рабочих частотных каналов

2

Ток потребления, мА:

Параметры релейных выходов:

- максимальный

48

- кол-во релейных выходов

1

Степень защиты

IP30

- тип релейных выходов

НО/НЗ

Диапазон рабочих температур, °С

-30…+55

- коммутируемое напряжение, В

250

Габаритные размеры, мм

101х63х32

Параметры радиоканала:

- протокол обмена

Астра-РИ-М (оптимизированный)

- рабочая частота, МГц

433…434

- дальность (в прямой видимости), м

300

- количество рабочих частотных каналов

2

Параметры релейных выходов:

- кол-во релейных выходов

1

- тип релейных выходов

НО/НЗ

- коммутируемое напряжение, В

250

- коммутируемый ток, А

5

Напряжение питания, B:

- от внешнего источника питания

10…15

- от встроенного источника резервного питания

3 (CR123A)

Ток потребления, мА:

- максимальный

48

Степень защиты

IP30

Диапазон рабочих температур, °С

-30…+55

Габаритные размеры, мм

101х63х32
