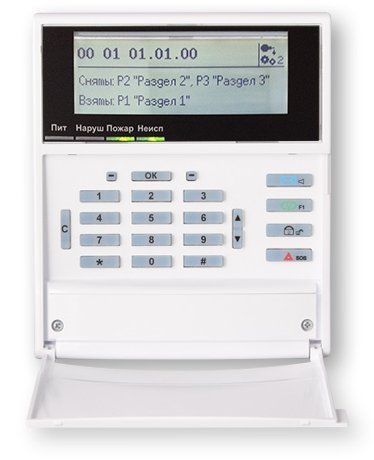

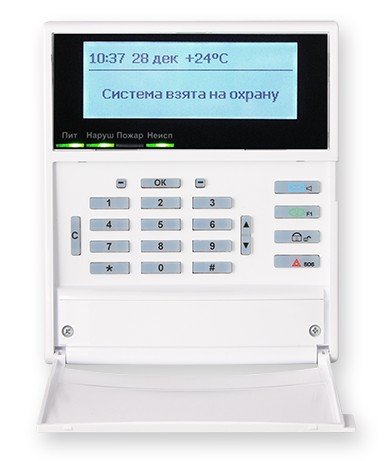

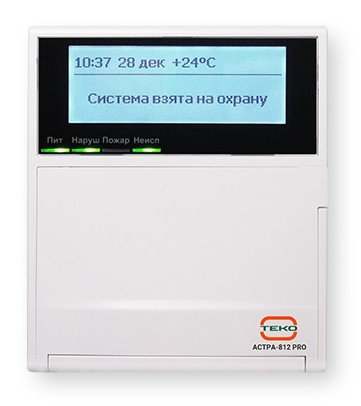

Прибор приемно-контрольный с встроенной клавиатурой и радиомодулем
Назначение изделия
Прибор приемно-контрольный охранно-пожарный «Астра-812 Pro» предназначен для организации комбинированной (проводной и беспроводной) охранной, охранно-пожарной и других видов сигнализации (тревожной, аварийной, технологической и т.п.) в составе системы беспроводной охранно-пожарной сигнализации «Астра-РИ-М».
ППКОП «Астра-812 Pro» поддерживает работу с радиоустройствами системы «Астра-РИ-М» через радиорасширители «Астра-РИ-М РР», с радиоустройствами системы «Астра-Zитадель» через радиорасширители «Астра-Z РР».
Особенности
Важно!: версия 4_0 не поддерживает работу с Астра-421РК2, Астра-4511РК2, Астра-РИ-РПД
Дополнительное оборудование
(265076) - Астра-712/0 исп. 2А, источник вторичного электропитания резервированный
(213965) - Астра-713 расширитель проводных зон
(228623) - Астра-863 исп. А, Блок индикации, 8 системных индикаторов, 38 индикаторов разделов для работы с приборами Астра-Z-8945 исп.А/Б, Астра-712 Pro, Астра-812 Pro по RS-485
(228625) - Астра-863 исп. Б, Блок индикации и управления, 8 системных индикаторов, 19 индикаторов разделов для работы с приборами Астра-Z-8945 исп.А/Б, Астра-712 Pro, Астра-812 Pro по RS-485
(222657) - Астра-823, Релейный модуль, 4 выхода, для работы с приборами Астра-Z-8945 исп.А/Б, Астра-712 Pro, Астра-812 Pro по RS-485
(254529) - Астра-824, Релейный модуль, 8 выходов, для работы с приборами Астра-Z-8945 исп.А/Б, Астра-712 Pro, Астра-812 Pro по RS-485
(246222) - Астра-РИ-М РР, Радиоканальный расширитель
(227058) - Астра-МР, Модуль реле для установки для приборов Астра-Z-8945 исп.А/Б, Астра-712 Pro, Астра-812 Pro
(251294) - Астра-GSM, Модуль GSM коммуникатора для приборов Астра-Z-8945 исп.А/Б, Астра-712 Pro, Астра-812 Pro
(242544) - Астра-LAN, Модуль Ethernet для приборов Астра-Z-8945 исп.А/Б, Астра-712 Pro, Астра-812 Pro
(247946) - Астра-RS-485, Модуль интерфейса RS-485 для приборов Астра-Z-8945 исп.А/Б, Астра-712 Pro, Астра-812 Pro
(270884) - Модуль Астра-GSM (ПАК Астра), Модуль GSM
(270885) - Модуль Астра-LAN (ПАК Астра), Модуль расширения
(270861) Астра-2331, Оповещатель свето-звуковой радиоканальный
(251070) Астра-3221, Извещатель тревожной сигнализации радиоканальный
(251071) Астра-3321 (ИО 10210-1), Извещатель охр.точечный магнитоконт
(233461) Астра-3531 лит.1, Извещатель изменения положения
(230539) Астра-361 исп. РК, Извещатель утечки воды
(255840) Астра-3731, Датчик температуры
(250214) - Астра-421 исп. РК, Извещатель пожарный дымовой оптико-электронный
(286261) - Астра-431 исп. РК, Извещатель тепловой максимально-дифференциальный радиоканальный
(286260) - Астра-4511, Извещатель пожарный ручной радиоканальный
(251072) Астра-5121, Извещатель охранный оптико-электронный радиокан.
(250501) Астра-5131 исп.А (ИО 40910-1), Извещатель охран оптико-элект
(251073) Астра-5131 исп.Б (ИО 30910-1), Извещатель охр. опт.-электрон
(250381) Астра-5131 исп.Ш, Извещатель охр. опт.-электрон. радиоканал.
(251074) Астра-6131 (ИО 32910-1), Извещатель охр. поверхн. звуковой
(248951) Астра-7 исп. РК, Извещатель охр. объемный опт.-элек. радиок.
(249195) Астра-8 исп. РК, Извещатель охранный совмещенный радиоканал.
(270862) Астра-8131, Пульт контроля и управления радиоканальный
(270866) Астра-8231, Блок приема данных
(270867) Астра-8531, Считыватель радиоканальный
(251075) Астра-РИ-М РПДК (ИО 10110-1), Радиопередающее устр-во (РПД)
|
Количество ШС 2 (с возможностью расширения) |
- релейного выхода 100В/100мА |
|
Количество разделов до 250 |
Напряжение питания, B: |
|
Способ управления режимами работы кнопки на лицевой панели; ключ ТМ |
- от сети переменного тока - |
|
Внешние интерфейсы для обмена, программирования и управления RS-485 |
- от внешнего источника питания 10…27 |
|
Длительность звучания выносного звукового оповещателя, мин программируется |
- от дополнительного источника - |
|
Напряжение на клеммах для подключения ШС, В: |
Ток потребления, мА: |
|
- в дежурном режиме 12…24 |
- при питании от внешнего источника питания 120 |
|
- при разомкнутом состоянии ШС - |
- при питании от дополнительного источника питания - |
|
Ток ШС в дежурном режиме, мА - |
- при питании от встроенного аккумулятора, мА - |
|
Номинальное сопротивление выносного резистора, кОм 4.7 |
Потребляемая мощность: |
|
Максимальное суммарное сопротивление проводов линии ШС, Ом, не более - |
- от сети переменного тока - |
|
Параметры информационных выходов: |
Кол-во устанавливаемых аккумуляторов - |
|
- кол-во выходов типа "Открытый коллектор" 3 |
Емкость аккумулятора, Ач - |
|
- кол-во выходов типа "Сухой контакт" 3 |
Материал корпуса Пластик |
|
Максимально допустимые токи и напряжения: |
Степень защиты IP30 |
|
- на выходе "звуковой оповещатель" 27В/500 мА |
Диапазон рабочих температур, °С -10…+55 |
|
- на выходе "световой оповещатель" 27В/500 мА |
Габаритные размеры, мм 174х150х43 |
|
- выход для питания извещателей 12В/750мА |
Количество ШС
2 (с возможностью расширения)
Количество разделов
до 250
Способ управления режимами работы
кнопки на лицевой панели; ключ ТМ
Внешние интерфейсы для обмена, программирования и управления
RS-485
Длительность звучания выносного звукового оповещателя, мин
программируется
Напряжение на клеммах для подключения ШС, В:
- в дежурном режиме
12…24
- при разомкнутом состоянии ШС
-
Ток ШС в дежурном режиме, мА
-
Номинальное сопротивление выносного резистора, кОм
4.7
Максимальное суммарное сопротивление проводов линии ШС, Ом, не более
-
Параметры информационных выходов:
- кол-во выходов типа "Открытый коллектор"
3
- кол-во выходов типа "Сухой контакт"
3
Максимально допустимые токи и напряжения:
- на выходе "звуковой оповещатель"
27В/500 мА
- на выходе "световой оповещатель"
27В/500 мА
- выход для питания извещателей
12В/750мА
- релейного выхода
100В/100мА
Напряжение питания, B:
- от сети переменного тока
-
- от внешнего источника питания
10…27
- от дополнительного источника
-
Ток потребления, мА:
- при питании от внешнего источника питания
120
- при питании от дополнительного источника питания
-
- при питании от встроенного аккумулятора, мА
-
Потребляемая мощность:
- от сети переменного тока
-
Кол-во устанавливаемых аккумуляторов
-
Емкость аккумулятора, Ач
-
Материал корпуса
Пластик
Степень защиты
IP30
Диапазон рабочих температур, °С
-10…+55
Габаритные размеры, мм
174х150х43
