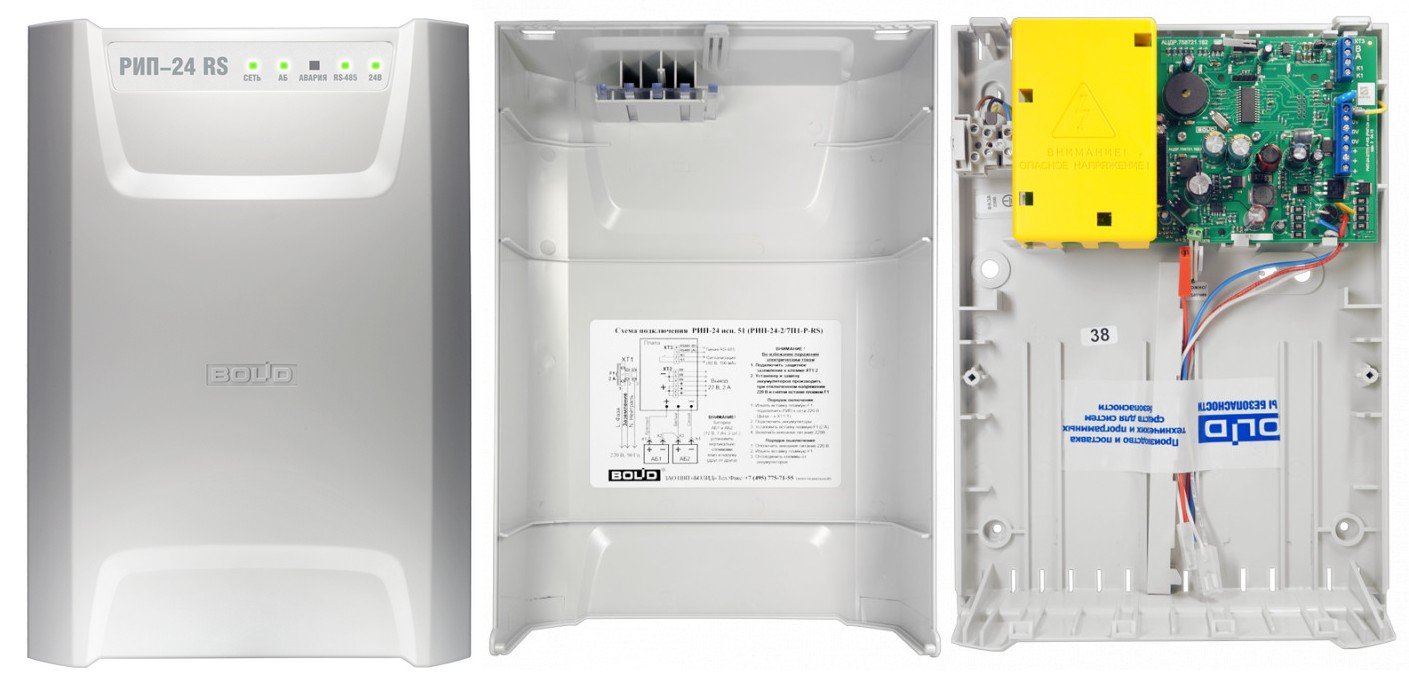

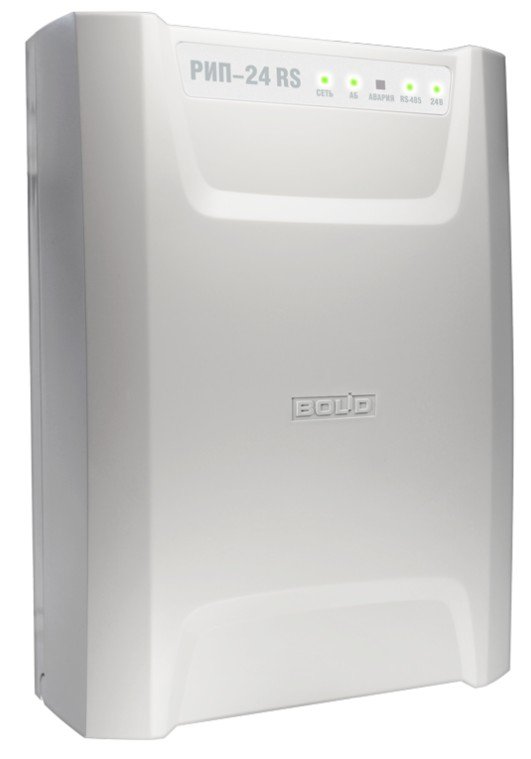

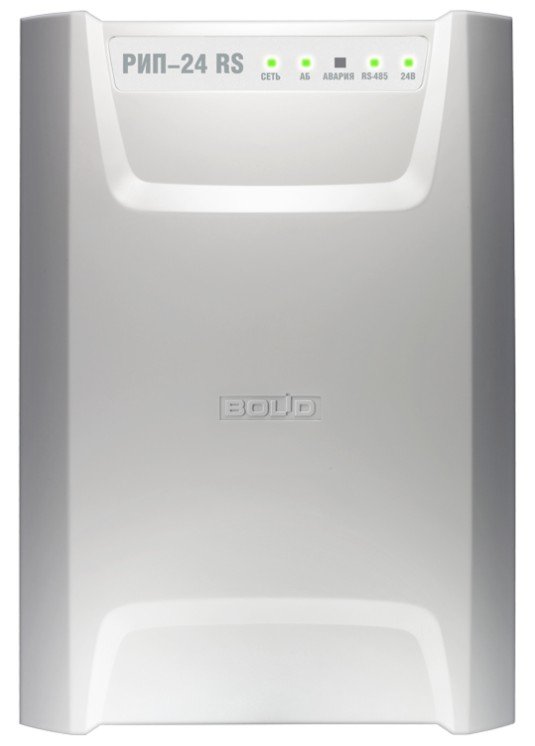

РИП-24 исп. 51 (РИП-24-2/7П1-Р-RS)

РИП-24 исп. 51 (РИП-24-2/7П1-Р-RS) / Источник питания резервированный

Источник питания резервированный

Код: 232331
Производитель: Болид
5 148,00 /шт
Розничная цена
4 752,00 /шт
Оптовая цена
5 148,00 /шт
4 752,00 /шт
Краткое описание: Резервированный источник питания, входное напряжение 150...250 В, выходное напряжение 26.6...27,8 В, номинальный ток нагрузки 2 А, максимальный ток нагрузки 2.5 А (до 10 минут), под два аккумулятора 12 В 7 Ач, световая и звуковая индикация режимов работы, интерфейс RS-485 ИСО "ОРИОН", программируемый оптоэлектронный выход, защита от короткого замыкания, защита аккумулятора от глубокого разряда, степень защиты оболочки IP30, диапазон рабочих температур -10...+40°С, габаритные размеры 230×320×110 мм

Назначение изделия

Предназначен для работы в составе ИСО «Орион» для питания извещателей, приборов ОПС, СКУД и пожарной автоматики.
Соответствует Техническому регламенту и сертифицирован по ГОСТ Р 53325-2009.

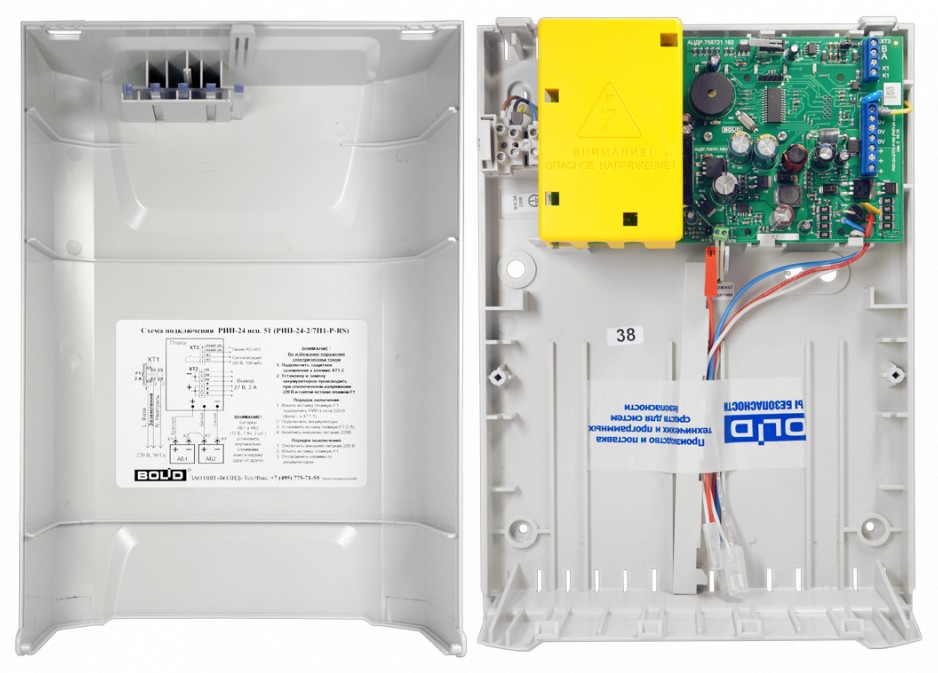

Компактный корпус из пластика, не поддерживающего горение.
В ИСО «Орион» РИП-24-2/7П1-Р-RS взаимодействует с пультом С2000M или АРМ «Орион Про», передает данные и получает команды управления по интерфейсу RS-485.

Особенности

* - Передача событий на пульт "С2000М" или АРМ "Орион Про":
- "Авария сети" (сетевое напряжение питания ниже 150 В или выше 250 В)
- "Перегрузка источника питания" (выходной ток РИП более 2,5 А)
- "Неисправность ЗУ" (ЗУ не обеспечивает напряжение и ток для заряда батарей (АБ) в заданных пределах)
- "Неисправность источника питания" (при выходном напряжении ниже 20 В или выше 28,5 В)
- "Неисправность батарей" (напряжение (АБ) ниже нормы, либо их внутреннее сопротивление выше предельно допустимого)
- "Тревога взлома" (корпус РИП открыт)
- "Отключение выходного напряжения"
* - Измерение и передача данных по запросу от "С2000М" или АРМ "Орион Про":
- напряжения в сети
- напряжения на АБ
- напряжения на выходе
- тока нагрузки
* - Расширенный диапазон входного напряжения сети
* - Защита с автоматическим восстановлением работоспособности от:
- превышения выходного напряжения
- перегрузок по выходу
- "переполюсовки" АБ
- замыкания клемм подключения АБ
* - Интеллектуальный контроль аккумуляторных батарей и управление зарядом:
- автоматическая проверка состояния АБ тестовой нагрузкой
- измерение емкости АБ
- расчет времени работы в резервном режиме с учетом реального тока нагрузки
- программируемый таймер-счетчик времени наработки АБ
- отключение АБ при их разряде и превышении допустимого напряжения
- автоматическая регулировка напряжения заряда АБ в зависимости от температуры внутри корпуса
- контроль тока и напряжения зарядного устройства (ЗУ)
* - Световая индикация и звуковая сигнализация:
- наличие сетевого напряжения в сети
- выход сетевого напряжения за пределы нормы (менее 150 В или более 250 В)
- наличие или нарушение связи по интерфейсу RS-485
- короткое замыкание или перегрузка по выходу
- заряд АБ
- отключение АБ при разряде
- неисправность ЗУ
- отключение выхода РИП в аварийных ситуациях
* - Энергонезависимый буфер событий
* - Релейный выход для сигнала "Неисправность"
* - Конфигурирование параметров РИП: изменение сетевого адреса, времени задержек передачи событий, времени управления реле с помощью программы UPROG

Тип устройства

Источник вторичного электропитания резервированный

Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более

200

Световая индикация

"Наличие сети"; "Состояние АКБ";"АВАРИЯ";"RS-485";"Нагрузка"

Выходной ток, А:

Диагностические выходы

тип "СК": "АВАРИЯ"; RS-485

- номинальный при наличии основного питания

2

Напряжение питания, B:

- максимальный при наличии основного питания

2.5

- от сети переменного тока

150…250

Тип используемого аккумулятора

12В 7 Ач

Потребляемая мощность:

Количество аккумуляторов, шт

2

- от сети переменного тока

120 ВА

Защита от короткого замыкания

Есть

Потребляемый ток:

Защита аккумулятора от глубокого разряда

Есть

- при питании от сети переменного тока, А

0.6

Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В

19.8…21

- при питании от резервного источника питания, А

0.04

Степень защиты

IP30

Выходное напряжение, В:

Диапазон рабочих температур, °С

-10…+40

- при питании от сети переменного тока

26.6…27.8

Габаритные размеры, мм

230х320х110

Тип устройства

Источник вторичного электропитания резервированный

Световая индикация

"Наличие сети"; "Состояние АКБ";"АВАРИЯ";"RS-485";"Нагрузка"

Диагностические выходы

тип "СК": "АВАРИЯ"; RS-485

Напряжение питания, B:

- от сети переменного тока

150…250

Потребляемая мощность:

- от сети переменного тока

120 ВА

Потребляемый ток:

- при питании от сети переменного тока, А

0.6

- при питании от резервного источника питания, А

0.04

Выходное напряжение, В:

- при питании от сети переменного тока

26.6…27.8

Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более

200

Выходной ток, А:

- номинальный при наличии основного питания

2

- максимальный при наличии основного питания

2.5

Тип используемого аккумулятора

12В 7 Ач

Количество аккумуляторов, шт

2

Защита от короткого замыкания

Есть

Защита аккумулятора от глубокого разряда

Есть

Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В

19.8…21

Степень защиты

IP30

Диапазон рабочих температур, °С

-10…+40

Габаритные размеры, мм

230х320х110

Технические характеристики оборудования, представленного в каталоге, носят сугубо информативный характер, могут быть изменены без уведомления и не заменяют консультацию специалиста.
