РИП-24 исп.11 (РИП-24-3/7М4-Р, РИП-24 исп.01П)
Источник питания резервированный
- Описание и характеристики
- Типовые решения 1
- Вопросы
- Видеоматериалы 2
Описание и характеристики
Характеристики
Тип устройства Источник вторичного электропитания резервированный | Световая индикация "Наличие сети"; "Состояние АКБ. ЗАРЯД"; "Нагрузка" |
Диагностические выходы тип "СК": "Наличие сети"; "Состояние АКБ"; "Нагрузка" | Напряжение питания, B: |
- от сети переменного тока 187…242 | Потребляемый ток: |
- при питании от сети переменного тока, А 0.8 | - при питании от резервного источника питания, А 0.04 |
Выходное напряжение, В: | - при питании от сети переменного тока 26.6…27.8 |
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более 50 | Выходной ток, А: |
- номинальный при наличии основного питания 3 | - максимальный при наличии основного питания 4 |

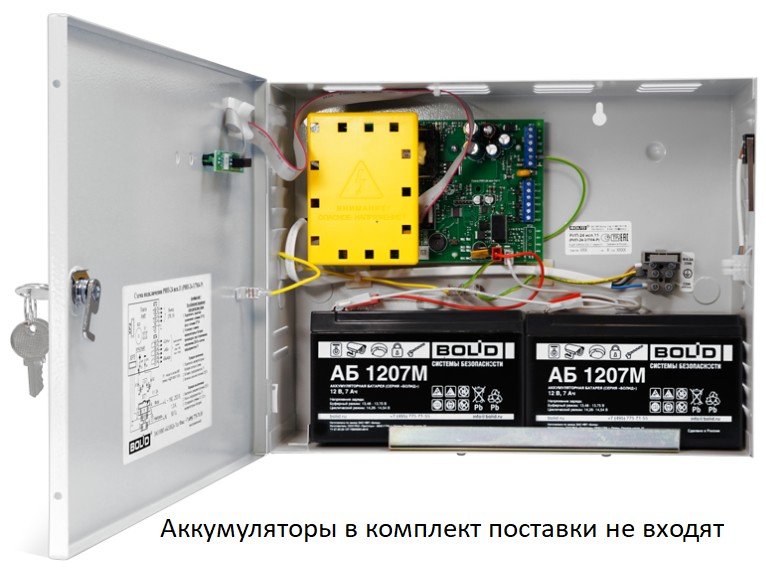

Тип используемого аккумулятора 12 В 7 А·ч | Количество аккумуляторов, шт 2 |
Защита от короткого замыкания Есть | Защита аккумулятора от глубокого разряда Есть |
Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В 19.8…21 | Степень защиты IP20 |
Диапазон рабочих температур, °С -10…+40 | Габаритные размеры мм 340х270х100 |
Назначение изделия
Предназначен для группового питания извещателей и приёмно-контрольных приборов охранной и охранно-пожарной сигнализации, требующих резервного электропитания с напряжением 24 В постоянного тока.
Особенности
Соответствуют "Техническому регламенту о требованиях пожарной безопасности" (Федеральный закон от 22.07.2008 №123-ФЗ) и сертифицированы по ГОСТ Р 53325-2009 п.5: "Источники 1-й категории надежности электроснабжения средств противопожарной защиты".
* - Защита с автоматическим восстановлением работоспособности:
- от превышения выходного напряжения
- от перегрузок по выходу
- от «переполюсовки» аккумуляторных батарей (АБ)
- от замыкания клемм подключения АБ
* - Контроль:
- сетевого напряжения
- величины выходного напряжения
- величины напряжения АБ
* - Передача информации о неисправности или отклонении напряжений от нормы с помощью реле

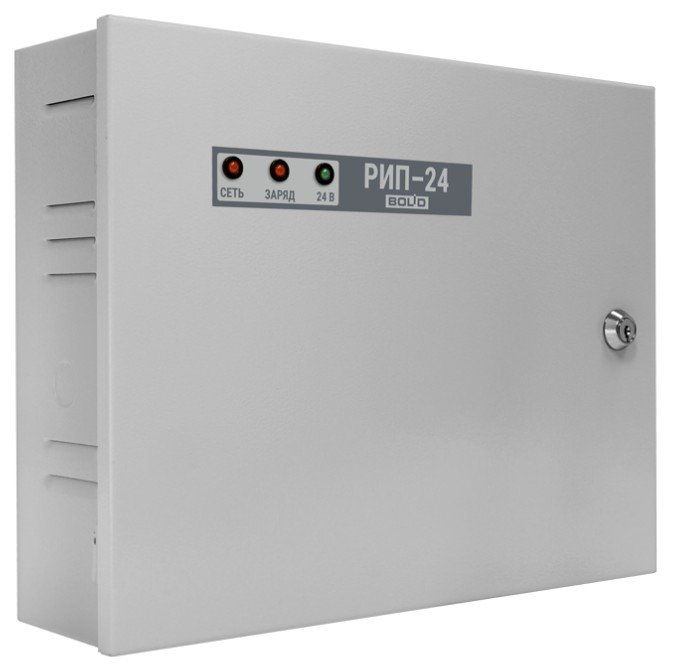

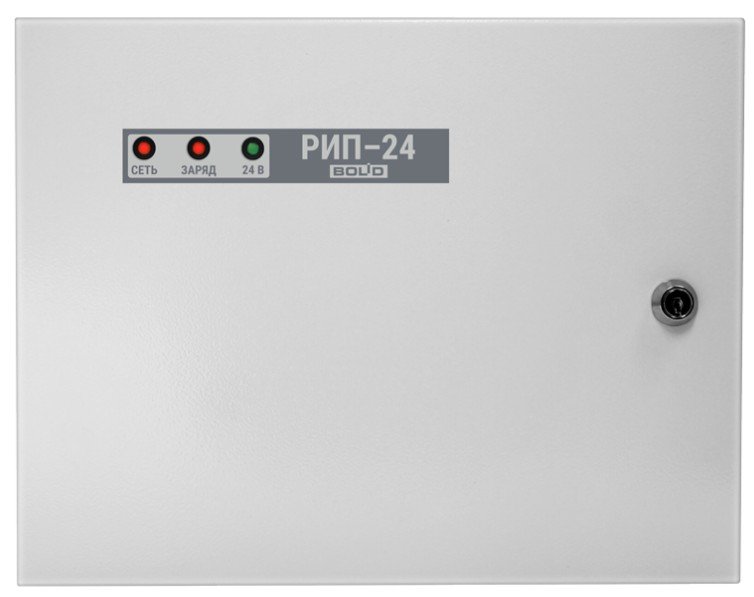

* - Световая индикация и звуковая сигнализация:
- наличие сетевого напряжения в сети
- короткое замыкание или перегрузка по выходу
- заряд АБ
- отключение АБ при её разряде
- отключение выхода РИП
* - Контроль вскрытия корпуса
Дополнительное оборудование
Документация
Руководство по эксплуатации544.35 КБ
Фото товара34.53 КБ
Фото товара60.67 КБ
Фото товара87.61 КБ
