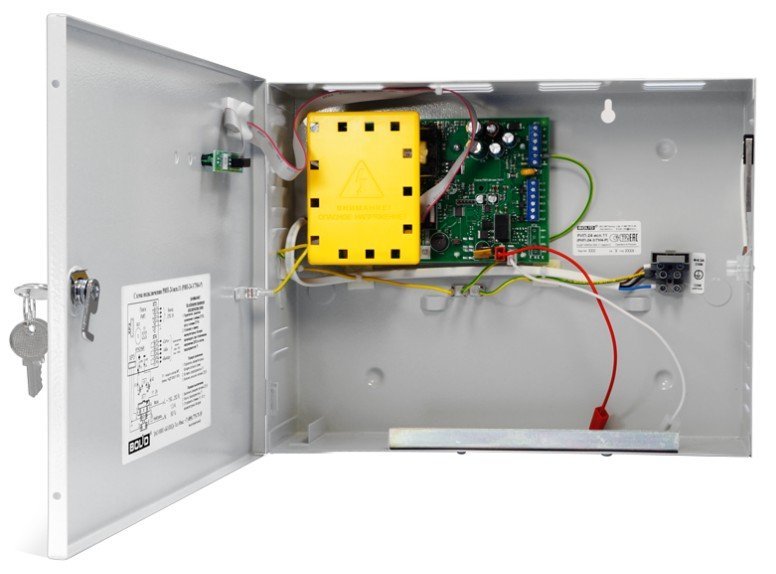

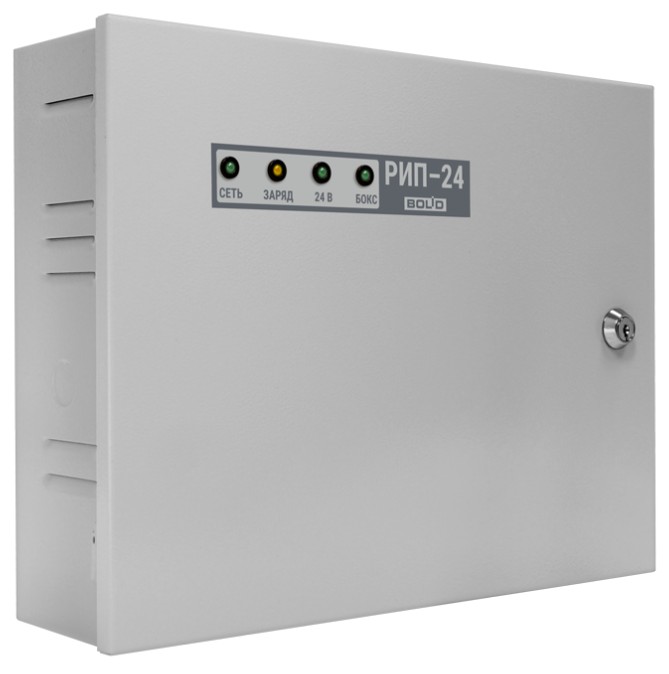

РИП-24 исп. 15 (РИП-24-3/7М4-Р)

РИП-24 исп. 15 (РИП-24-3/7М4-Р) / Источник питания резервированный

Источник питания резервированный

Код: 232329
Производитель: Болид
5 619,12 /шт
Розничная цена
5 186,88 /шт
Оптовая цена
5 619,12 /шт
5 186,88 /шт

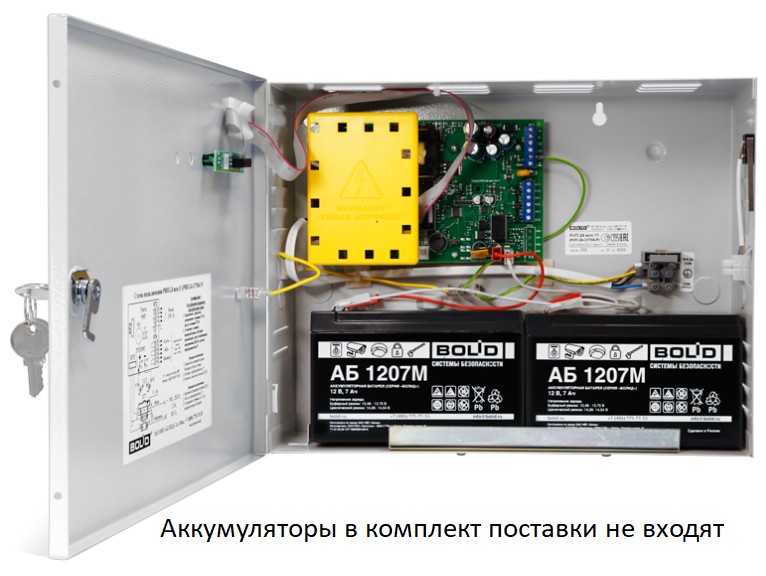

Краткое описание: Резервированный источник питания, входное напряжение 187...242 В, выходное напряжение 26.6...27,8 В, номинальный ток нагрузки 3 А, максимальный ток нагрузки 4 А (до 10 минут), под два аккумулятора 12 В 7 Ач, световая и звуковая индикация режимов работы, три оптоэлектронных диагностических выхода, защита от короткого замыкания, защита аккумулятора от глубокого разряда, степень защиты оболочки IP20, диапазон рабочих температур -10...+40°C, габаритные размеры 340х270х100 мм, возможность подключения бокса на два аккумулятора 12 В 17 Ач (Бокс-24 исп.01)

Назначение изделия

Предназначены для питания технических средств пожарной автоматики и других слаботочных систем.
Обеспечивают длительное время резервирования при подключении дополнительных аккумуляторных батарей установленных в Бокс ("Бокс-12/34М4-Р", "Бокс-24/17М4-Р") с индивидуальным контролем состояния батарей. Осуществляют контроль входного и выходного напряжения, напряжения на аккумуляторных батареях и передачу информации с помощью релейных выходов.

Особенности

* - Передача команд по интерфейсу на тестирование аккумуляторных батарей (АБ), установленных в «Бокс», и прием сообщений об их наличии и индивидуальном состоянии
* - Защита с автоматическим восстановлением работоспособности:
- от превышения выходного напряжения
- от перегрузок по выходу
- от «переполюсовки» АБ
- от замыкания клемм подключения АБ
* - Контроль:
- сетевого напряжения
- величины выходного напряжения
- величины напряжения АБ и их состояния
- связи с Боксом по интерфейсу
* - Передача информации о неисправности или отклонении напряжений от нормы с помощью реле
* - Световая индикация и звуковая сигнализация:
- наличие сетевого напряжения в сети
- короткое замыкание или перегрузка по выходу
- заряд АБ
- отключение АБ при ее разряде
- отключение выхода РИП
- потери связи с Боксом
* - Возможность конфигурирования работы Бокса и отключения звука с помощью кнопки на плате
* - Возможность контроля вскрытия корпуса

Дополнительное оборудование

(231146) - Бокс для аккумуляторов

Тип устройства

Источник вторичного электропитания резервированный

Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более

50

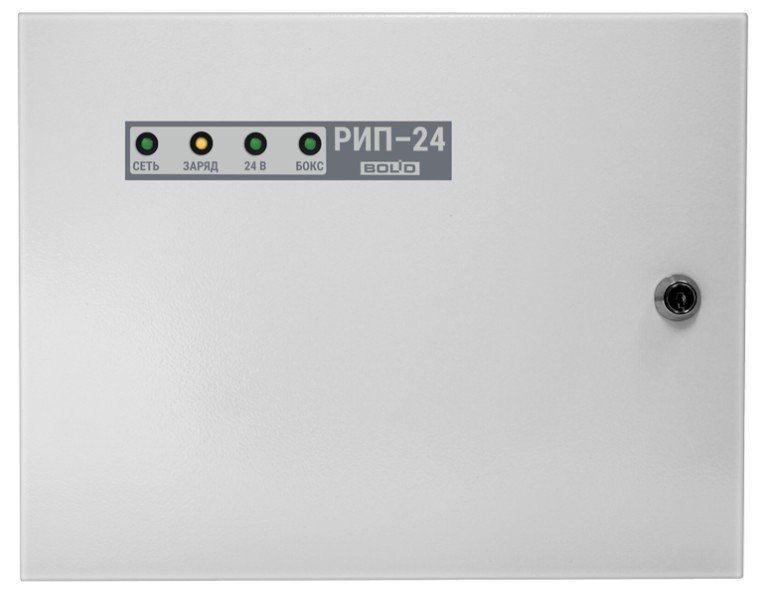

Световая индикация

"Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка"; "Бокс"

Выходной ток, А:

Диагностические выходы

тип "СК": "Наличие сети"; "Состояние АКБ"; "Нагрузка"

- номинальный при наличии основного питания

3

Напряжение питания, B:

- максимальный при наличии основного питания

4

- от сети переменного тока

187…242

Тип используемого аккумулятора

12В 7 Ач

Потребляемая мощность:

Количество аккумуляторов, шт

2

- от сети переменного тока

150 ВА

Защита от короткого замыкания

Есть

Потребляемый ток:

Защита аккумулятора от глубокого разряда

Есть

- при питании от сети переменного тока, А

0.8

Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В

19.8…21

- при питании от резервного источника питания, А

0.04

Степень защиты

IP20

Выходное напряжение, В:

Диапазон рабочих температур, °С

-10…+40

- при питании от сети переменного тока

26.6…27.8

Габаритные размеры, мм

340х270х100

Тип устройства

Источник вторичного электропитания резервированный

Световая индикация

"Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка"; "Бокс"

Диагностические выходы

тип "СК": "Наличие сети"; "Состояние АКБ"; "Нагрузка"

Напряжение питания, B:

- от сети переменного тока

187…242

Потребляемая мощность:

- от сети переменного тока

150 ВА

Потребляемый ток:

- при питании от сети переменного тока, А

0.8

- при питании от резервного источника питания, А

0.04

Выходное напряжение, В:

- при питании от сети переменного тока

26.6…27.8

Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более

50

Выходной ток, А:

- номинальный при наличии основного питания

3

- максимальный при наличии основного питания

4

Тип используемого аккумулятора

12В 7 Ач

Количество аккумуляторов, шт

2

Защита от короткого замыкания

Есть

Защита аккумулятора от глубокого разряда

Есть

Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В

19.8…21

Степень защиты

IP20

Диапазон рабочих температур, °С

-10…+40

Габаритные размеры, мм

340х270х100

  • Руководство по эксплуатации

Технические характеристики оборудования, представленного в каталоге, носят сугубо информативный характер, могут быть изменены без уведомления и не заменяют консультацию специалиста.
