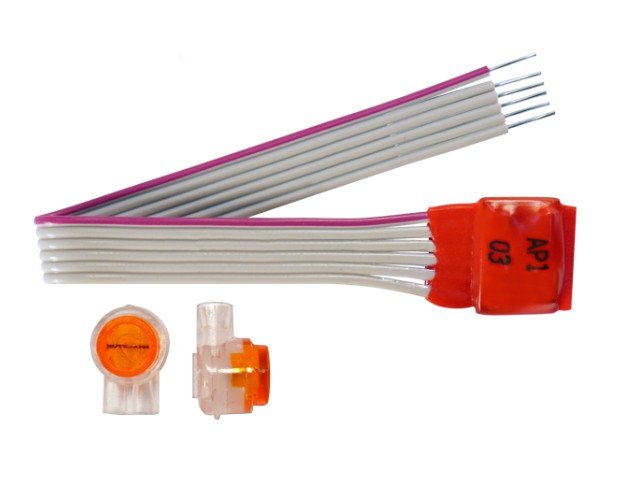

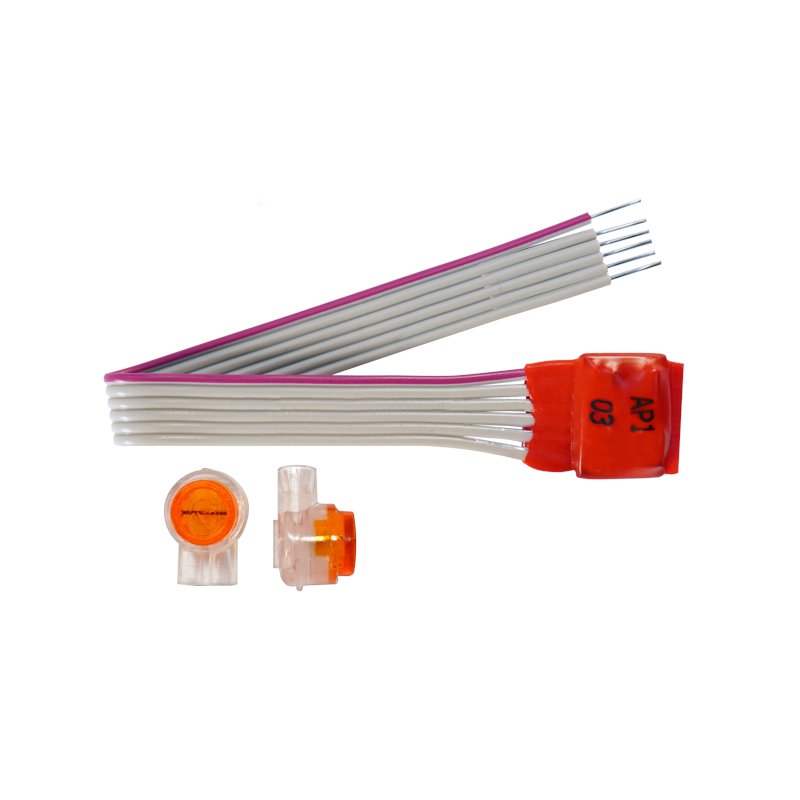

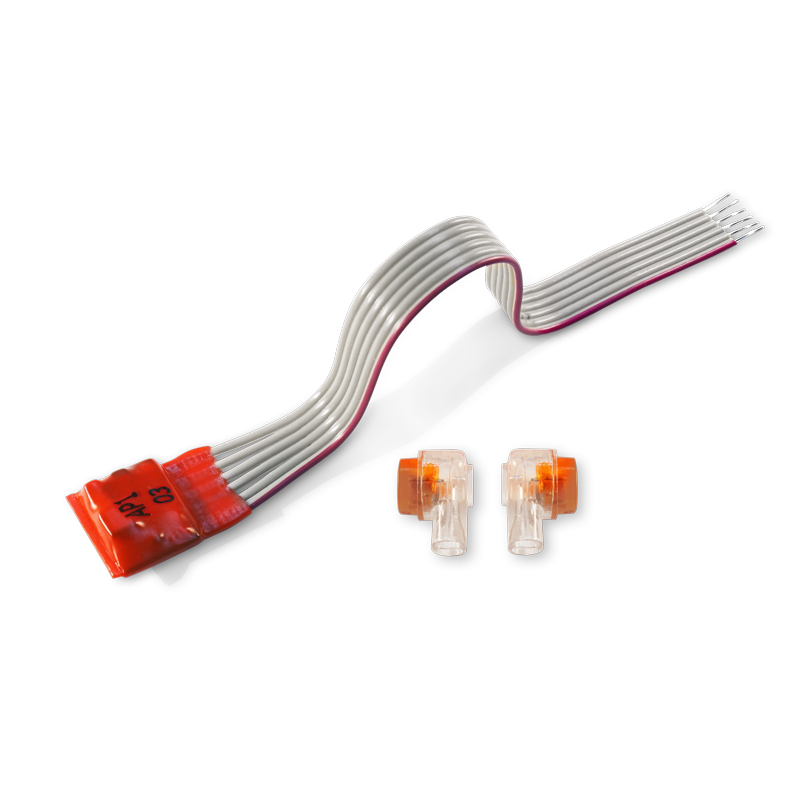

С2000-АР1 исп.03
Расширитель адресный
- Описание и характеристики
- Вопросы
- Видеоматериалы 2
Описание и характеристики
Характеристики
Напряжение питания, B: | - по двухпроводной линии связи 8…11 |
Ток потребления, мА: | - максимальный 0.6 |
Степень защиты IP68 | Диапазон рабочих температур, °С -45…+55 |
Габаритные размеры мм 15х17х6 | Масса, не более, г не более 5 |
Назначение изделия
Адресный расширитель «С2000-АР1» исп.03 применяется с контроллером двухпроводной линии связи «С2000-КДЛ» или «С2000-КДЛ-2И» в составе интегрированной системы охраны «Орион».
Предназначен для подключения неадресных извещателей с выходом типа «сухой контакт» в двухпроводную линию связи КДЛ, с возможностью контроля состояния блокировки корпуса извещателя.
Электропитание и информационный обмен АР1 осуществляется по ДПЛС. Поддерживает протокол двухпроводной линии связи ДПЛС_v2.xx и позволяет получать значение напряжения ДПЛС в месте своего подключения.
АР1 рассчитан на непрерывную круглосуточную работу.
Особенности
- размещается внутри охранного или пожарного четырехпроводного извещателя;
- питание от двухпроводной линии связи;
- контроль контактов сигнального реле («Охрана») и датчика вскрытия корпуса («Блокировка»);
- нормально-замкнутые контакты шлейфа «Охрана»;
- адрес расширителя сохраняется в энергонезависимой памяти;
- измерение значения напряжения в ДПЛС в месте установки;
- миниатюрное исполнение.
