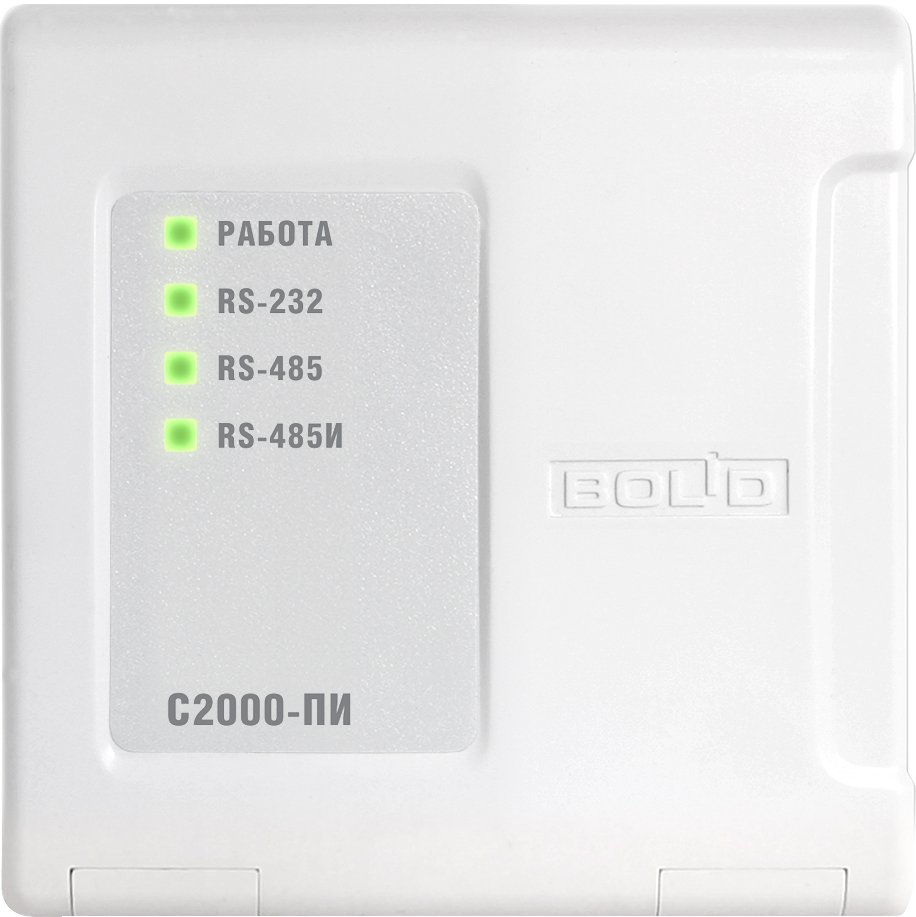

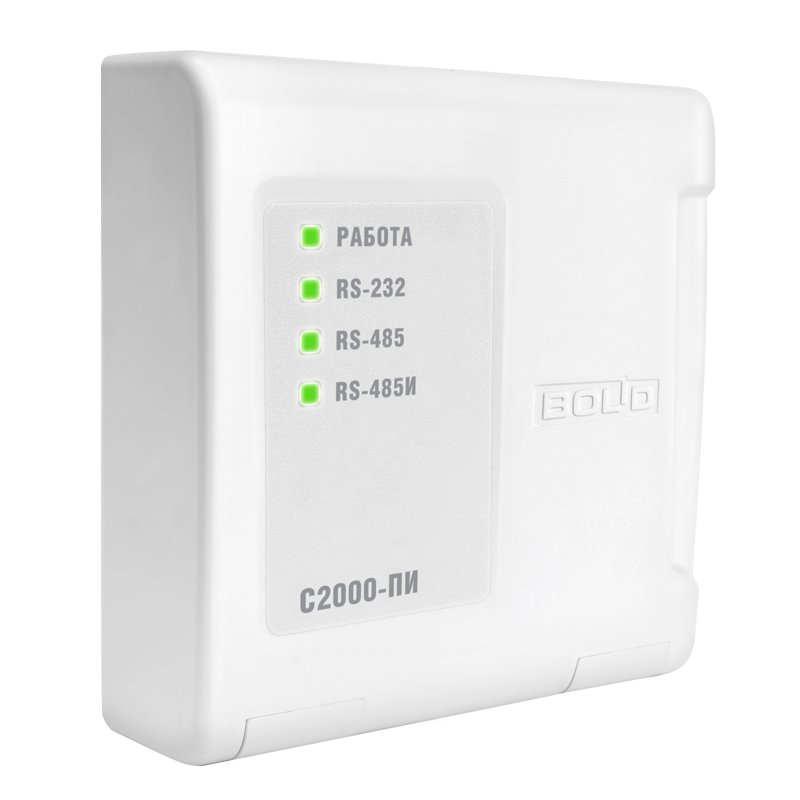

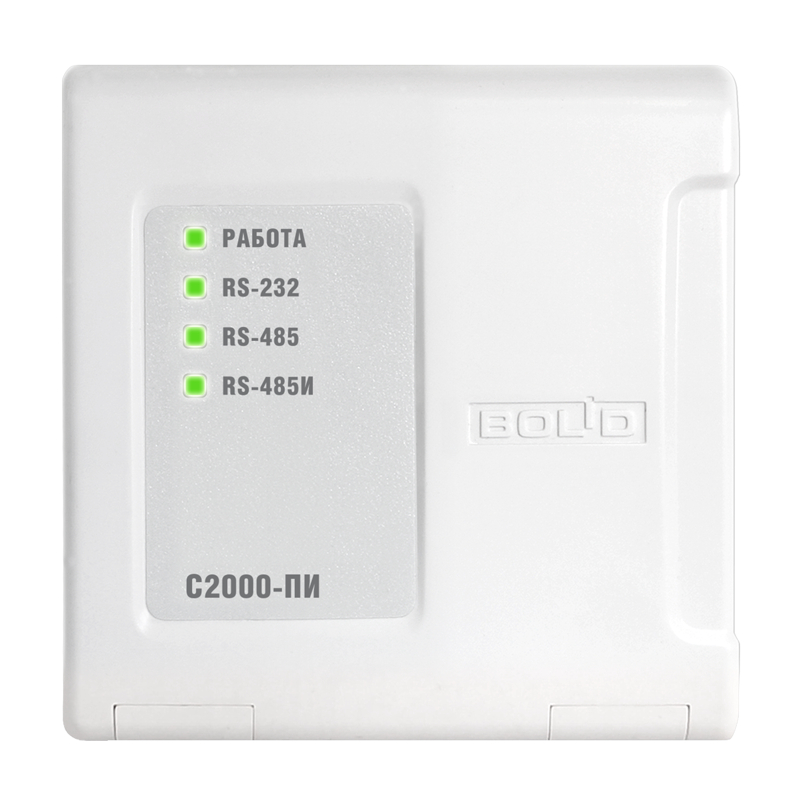

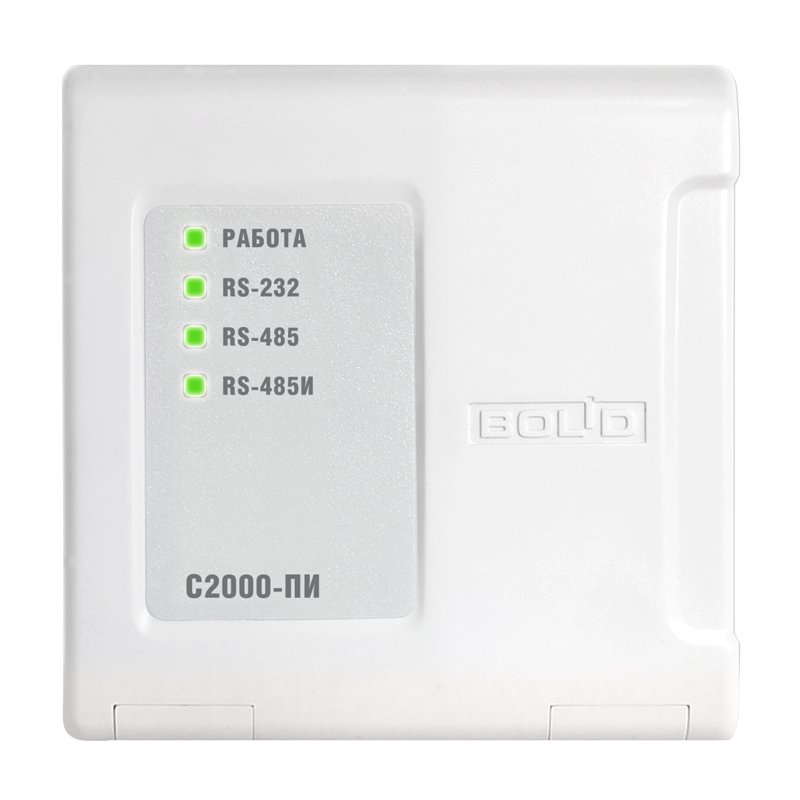

С2000-ПИ
Преобразователь/повторитель/разделитель интерфейса
- Описание и характеристики
- Вопросы
- Видеоматериалы 2
Описание и характеристики
Характеристики
Напряжение питания, B: | - от внешнего источника питания 10…28 |
Ток потребления, мА: | - от источника 12 В, не более 120 |
- от источника 24 В, не более 60 | Скорость передачи данных, Бод 300; 600; 1200; 2400; 4800; 9600; 19200; 38400; 57600; 115200 |
Степень защиты IP40 | Диапазон рабочих температур, °С -40…+50 |
Габаритные размеры мм 102х107х39 | Масса, не более, кг 0.2 |
Назначение изделия
Преобразователь интерфейсов RS-485/RS-232, повторитель интерфейса RS-485 с гальванической развязкой «С2000-ПИ» предназначен для преобразования сигналов интерфейса RS-232 в сигналы двухпроводного магистрального интерфейса RS-485, для удлинения и гальванической развязки линии интерфейса RS-485 с защитой от короткого замыкания. Электропитание ПИ осуществляется от USB-порта компьютера или от внешнего источника питания.
Особенности
- два выхода RS-485 – с гальванической развязкой и без нее;
- удлинение интерфейса RS-485 c гальванической развязкой и защитой от короткого замыкания;
- индикация приема/передачи данных и короткого замыкания линии интерфейса;
- питание "С2000-ПИ" от USB-порта компьютера или от любого внешнего источника постоянного тока напряжением от 10 до 28 В.
Документация
Руководство по монтажу454.05 КБ
Руководство по эксплуатации399.96 КБ
Фото товара267.46 КБ
Фото товара317.94 КБ
Фото товара563.75 КБ
