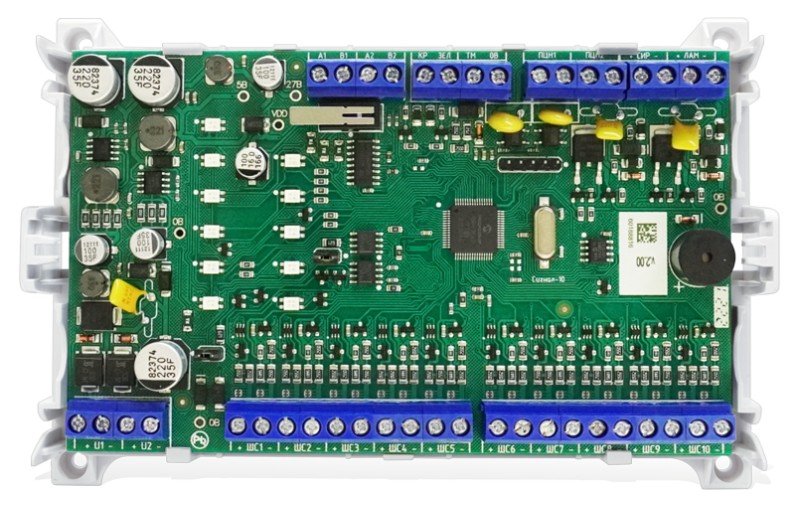

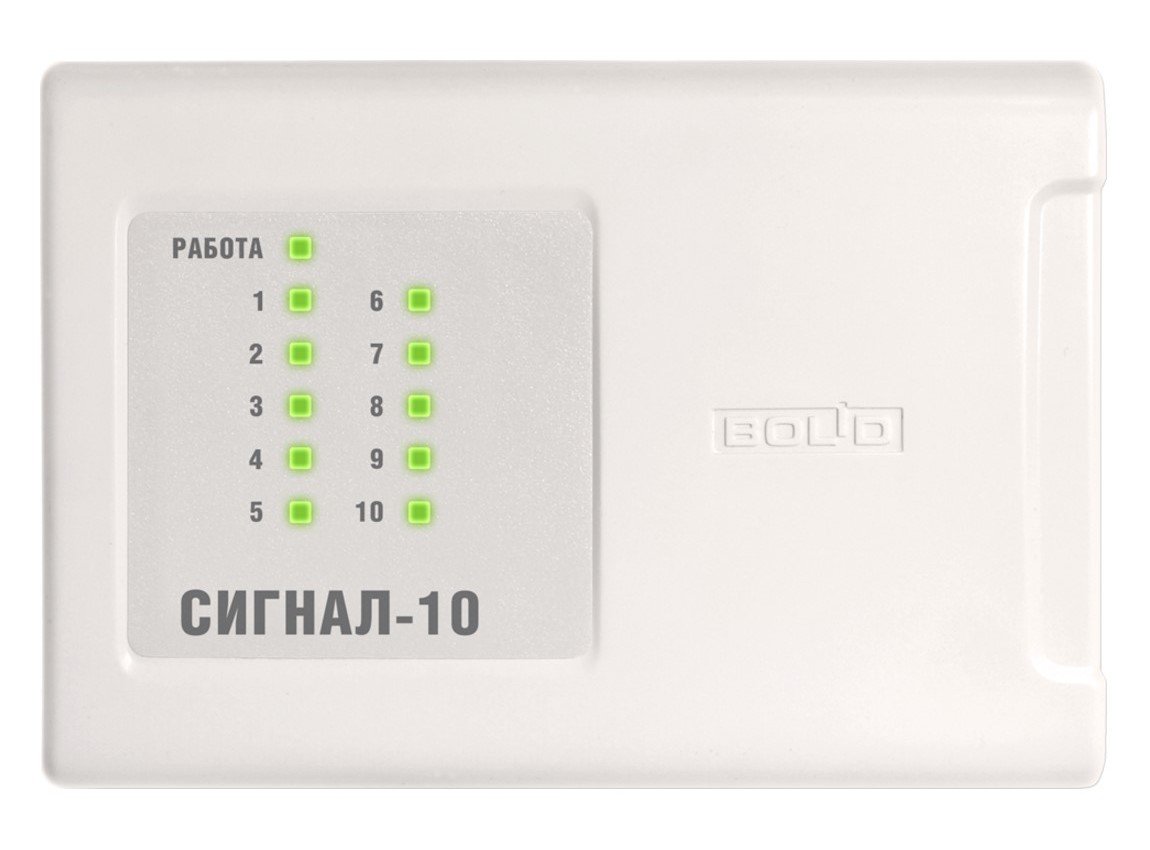

Сигнал-10 / Прибор приемно-контрольный охранно-пожарный

Прибор приемно-контрольный охранно-пожарный

Код: 212872
Производитель: Болид
2 393,04 /шт
Розничная цена
2 208,96 /шт
Оптовая цена
2 393,04 /шт
2 208,96 /шт
Краткое описание: ППКОП 10ШС, Uшс.19...22В, Iшс.3мА(1,2мА для типа ШС "тип 2: пожарный комбинированный однопороговый"), Uпит.12В или 24В, Iпотр.до 410мА, 2 выхода "СК" (=170В/0,1А или ~130В/0,1А),  2 контрол.вых."ОК" (=28В/1А), RS-485,  автономный режим работы или в составе ИСО "Орион", управление ТМ  (до 85 ключей) или с пульта С2000М, програм.с комп., t-раб.-30...+50°С, IP40, габ.размеры 156х107х35 мм

Назначение изделия

Прибор приемно-контрольный охранно-пожарный "Сигнал-10" предназначен для:
- контроля 10-ти шлейфов сигнализации;
- управления звуковыми и световыми оповещателями;
- приема команд и выдачи извещений по интерфейсу RS-485;
- выдачи тревожных извещений на пульт централизованного наблюдения.

Особенности

В автономном режиме "Сигнал-10" представляет собой однокомпонентный приемно-контрольный охранный прибор и выполняет следующие функции:
- контролирует неадресные шлейфы сигнализации:
* тип 4: охранный
* тип 5: охранный с распознаванием нарушения блокировочного контакта извещателя
* тип 6: технологический
* тип 7: охранный входной
* тип 11: тревожный
* тип 12: программируемый технологический
* тип 14: пожарный адресно-пороговый
* тип 16: пожарный ручной
- управляет 2-мя релейными выходами без контроля подключаемых цепей
- управляет 2-мя ключевыми транзисторными выходами с контролем подключаемых цепей
- отображает состояние шлейфов сигнализации и сообщения о неисправности на 11 встроенных индикаторах
- поддерживает процедуру взятия/снятия шлейфов сигнализации с помощью электронных идентификаторов (ключей и карточек) через подключаемый внешний считыватель
- позволяет одновременно управлять группой своих шлейфов сигнализации
- позволяет сохранять в энергонезависимой памяти до 85 электронных идентификаторов и их полномочия по управления шлейфами сигнализации
- питается от одного или двух независимых внешних источников питания постоянного тока
- имеет датчик вскрытия корпуса
В составе системы ИСО «Орион», совместно с сетевым контроллером (пультом контроля и управления «С2000М» либо компьютером с установленным ПО АРМ «Орион»), блок представляет собой совмещённый приёмно-контрольного прибор и прибор управления.
Дополнительно к функциям в автономном режиме блок выполняет следующие функции:
- контролирует пожарные неадресные шлейфы сигнализации:
* тип 1: пожарный дымовой двухпороговый (с распознаванием сработки одного и двух извещателей в ШС);
* тип 2: пожарный комбинированный однопороговый (с возможностью подключения тепловых и дымовых извещателей);
* тип 3: пожарный тепловой двухпороговый.
- контролирует пожарный адресно-пороговый шлейф сигнализации (тип 14 с извещателями "ДИП-34ПА", "С2000-ИП-ПА", "ИПР 513-3ПА")
- передает в ИСО «Орион» сообщения о событиях: состоянии шлейфов, попытках взятия шлейфов на охрану (снятия с охраны), аварийном режиме, неисправностях шлейфов, релейных выходов, питания и т.д.
- поддерживает централизованное управление своими выходами по событиям в ИСО «Орион»: тревогах в разделах охраны, разрешении/запрещении прохода в точках доступа и т.д.
- поддерживает процедуру взятия/снятия своих шлейфов сигнализации с помощью электронных идентификаторов (ключей и карточек) через любой считыватель в системе
- поддерживает процедуру взятия/снятия своих шлейфов сигнализации с помощью системных кнопочных клавиатур и с сетевого контроллера
- передает текущие значения сопротивлений шлейфов сигнализации с подключенными извещателями и сигнализаторами по запросу сетевого контроллера;
- имеет в энергонезависимой памяти буфер на 512 событий. В буфер сохраняются сообщения, которые не могут быть переданы сетевому контроллеру при отсутствии связи

Дополнительное оборудование

(203379) Преобразователь интерфейса USB/RS-485 с гальванической развязкой
(200512) Считыватель-2 исп. 00 Монтажная площадка под ключ touch memory, хромированная, светодиод
(072050) Ключ электронный Touch Memory с держателем

Напряжение питания ППКОП, В

10.2…28.4

Интерфейс подключаемых считывателей

Touch Memory

Ток потребления при 12 В питания, не более, мА

410

Количество ключей управления, не более

85

Количество ШС

10

Размер буфера событий

512

Напряжение на входе ШС, В

19…22

Защита от вскрытия корпуса

Есть

Ток питания извещателей по ШС, мА

3.0

Время технической готовности после подачи питания, с

3

Количество выходов реле

2

Сопротивление оконечного резистора, кОм

4.7

Выходные коммутационные параметры реле:

Степень защиты

IP40

- напряжение постоянного тока, не более, В

130

Диапазон рабочих температур, °С

-30…+50

- ток, не более, А

0.1

Габаритные размеры, мм

156х107х35

Количество выходов "ОК"

2

Масса, не более, кг

0.3

Параметры выхода "ОК"

28 В/1 А

Средний срок службы, лет, не менее

10

Защита от перегрузки

самовосстанавливающиеся предохранители

Напряжение питания ППКОП, В

10.2…28.4

Ток потребления при 12 В питания, не более, мА

410

Количество ШС

10

Напряжение на входе ШС, В

19…22

Ток питания извещателей по ШС, мА

3.0

Количество выходов реле

2

Выходные коммутационные параметры реле:

- напряжение постоянного тока, не более, В

130

- ток, не более, А

0.1

Количество выходов "ОК"

2

Параметры выхода "ОК"

28 В/1 А

Защита от перегрузки

самовосстанавливающиеся предохранители

Интерфейс подключаемых считывателей

Touch Memory

Количество ключей управления, не более

85

Размер буфера событий

512

Защита от вскрытия корпуса

Есть

Время технической готовности после подачи питания, с

3

Сопротивление оконечного резистора, кОм

4.7

Степень защиты

IP40

Диапазон рабочих температур, °С

-30…+50

Габаритные размеры, мм

156х107х35

Масса, не более, кг

0.3

Средний срок службы, лет, не менее

10

Технические характеристики оборудования, представленного в каталоге, носят сугубо информативный характер, могут быть изменены без уведомления и не заменяют консультацию специалиста.
