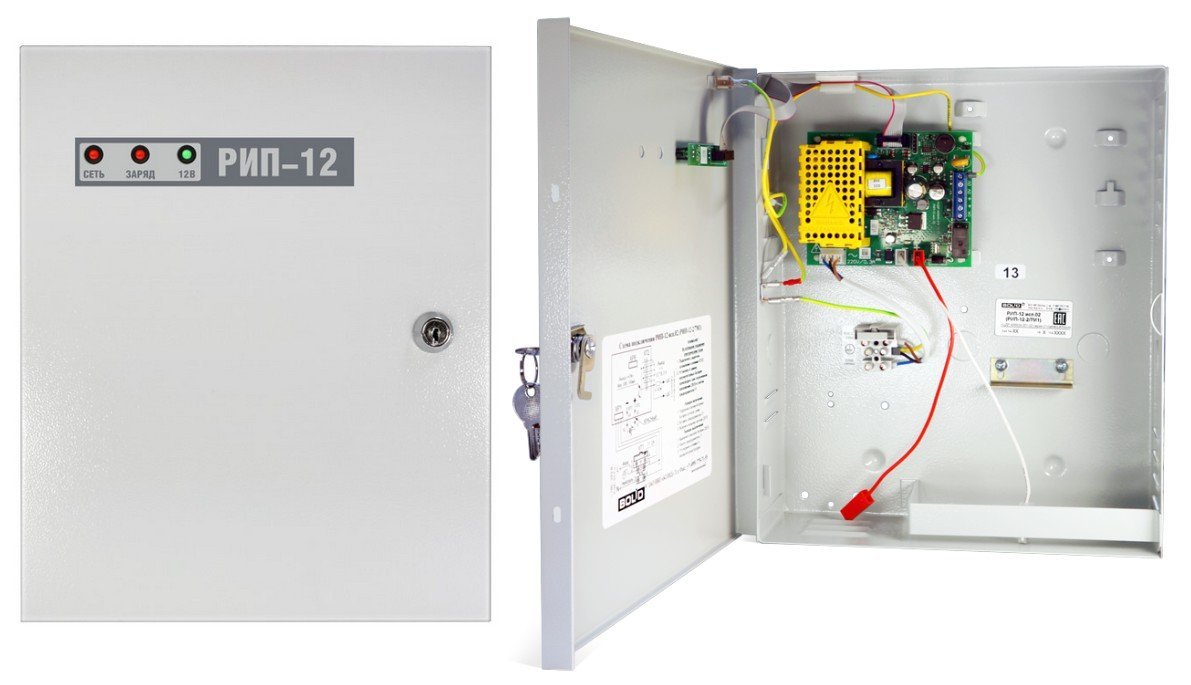

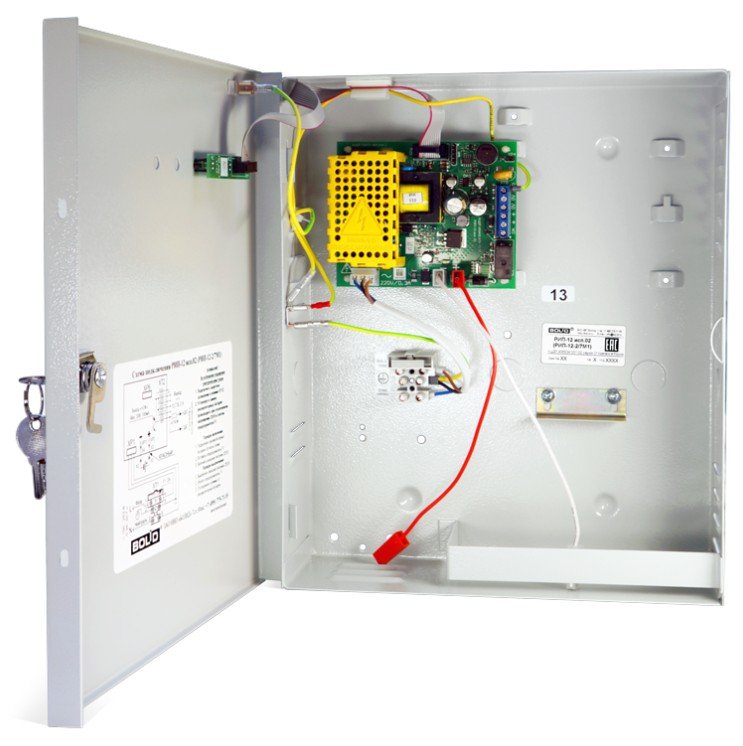

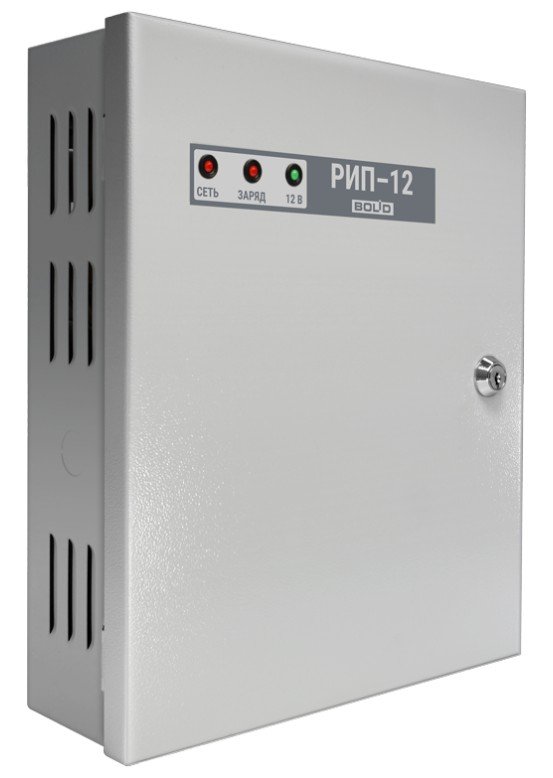

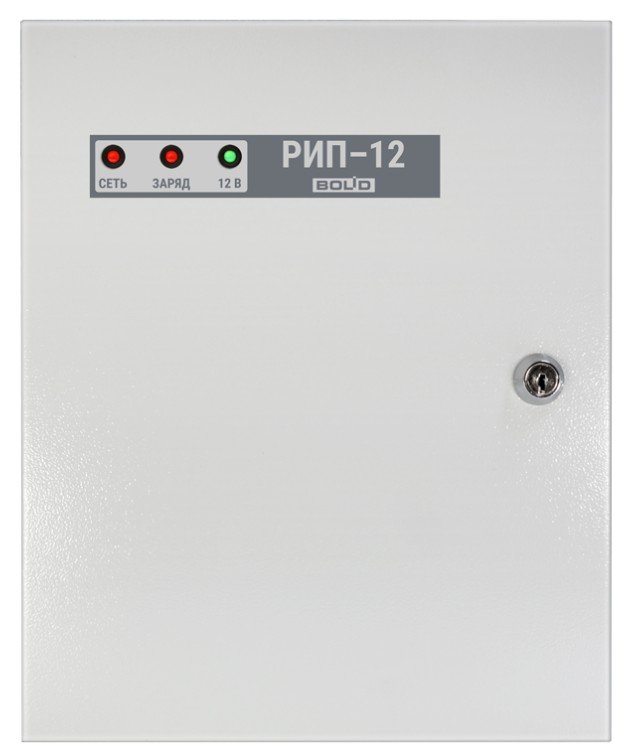

РИП-12 исп.02 (РИП-12-2/7М1)
Источник питания резервированный
- Описание и характеристики
- Типовые решения 1
- Вопросы
- Видеоматериалы 2
Описание и характеристики
Характеристики
Тип устройства Источник вторичного электропитания резервированный | Световая индикация "Наличие сети"; "Состояние АКБ. ЗАРЯД"; "Нагрузка" |
Диагностические выходы тип "ОК": "Переход на резервное питание" | Напряжение питания, B: |
- от сети переменного тока 150…253 | Потребляемый ток: |
- при питании от сети переменного тока, А 0.5 | Выходное напряжение, В: |
- при питании от сети переменного тока 13…14.2 | Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более 50 |
Выходной ток, А: | - номинальный при наличии основного питания 2 |
- максимальный при наличии основного питания 3 | Тип используемого аккумулятора 12 В 7 А·ч |
Количество аккумуляторов, шт 1 | Защита от короткого замыкания Есть |
Защита аккумулятора от глубокого разряда Есть | Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В 9.6…10.8 |
Степень защиты IP30 | Габаритные размеры мм 255х310х95 |
Назначение изделия
Предназначен для группового питания извещателей и приемно-контрольных приборов охранной и охранно-пожарной сигнализации, требующих резервного электропитания с напряжением 12 В постоянного тока.
Особенности
- защита от переполюсовки аккумуляторной батареи (АБ) и замыкания клемм
- защита от короткого замыкания или перегрузки по току с полным восстановлением работоспособности после устранения неисправности
- контроль напряжения АБ и исправности цепей ее подключения
- автоматическое отключение АБ от нагрузки при ее глубоком разряде для сохранения работоспособности
- защита от превышения допустимого напряжения на АБ
- световая индикация и звуковая сигнализация аварийных состояний
- работа на нагрузку с большими пусковыми токами без разряда АБ: при включении исполнительных механизмов, АСПТ и т.п.
- выход «Авария сети» для дистанционной сигнализации
- тип монтажа – поверхностный, настенный
Комлектация
Вставка плавкая ВПТ6-5 (0,5 А), шуруп 1-4х50.016 с втулкой 4х35 (2 шт.), втулка (2 шт.), ключ (2 шт.)
Дополнительное оборудование
Документация
Руководство по эксплуатации332.36 КБ
Фото товара78.29 КБ
Фото товара35.87 КБ
Расшифровка обозначения РИП1.17 МБ
