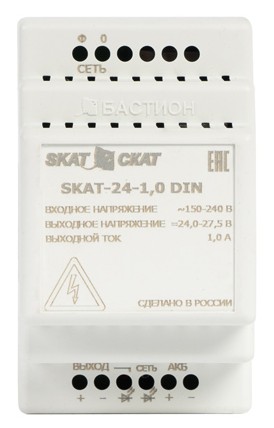

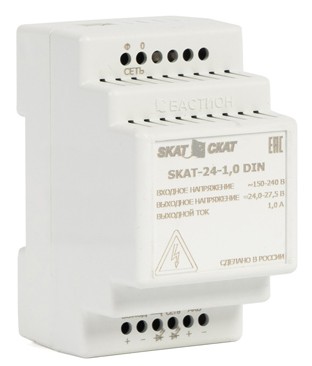

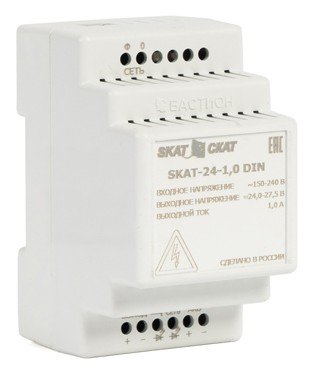

Источник вторичного электропитания резервированный
Назначение изделия
Изделие предназначено для электропитания радиоэлектронной аппаратуры номинальным напряжением 24В и обеспечивает бесперебойное питание систем охранно-пожарной сигнализации, устройств автоматики, домофонов, электрических кодовых замков, телекоммуникационного оборудования и др.
Изделие выпускается в исполнении на DIN рейку 35 мм и легко монтируется в стойки и электротехнические шкафы
Особенности
- зелёный светодиодный индикатор наличия сетевого напряжения «СЕТЬ»;
- красный светодиодный индикатор наличия выходного напряжения «ВЫХОД»;
- разъемная клеммная колодка для подключения сетевого напряжения «СЕТЬ»;
- разъемная клеммная колодка для подключения нагрузки «ВЫХОД»;
- разъемная клеммная колодка «АКБ» для подключения АКБ
|
Тип устройства Источник вторичного электропитания резервированный |
Выходной ток, А: |
|
Световая индикация "Сеть"; "Выход" |
- номинальный при наличии основного питания 0.7 |
|
Напряжение питания, B: |
- максимальный при наличии основного питания 1 |
|
- от сети переменного тока 150…250 |
Тип используемого аккумулятора 12В 4.5 Ач или 12В 7 Ач или 12В 12 Ач |
|
Потребляемая мощность: |
Количество аккумуляторов, шт 2 |
|
- от сети переменного тока 7 ВА |
Защита от короткого замыкания Есть |
|
Потребляемый ток: |
Защита аккумулятора от глубокого разряда Есть |
|
- при питании от резервного источника питания, А 0.035 |
Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В 20…22 |
|
Выходное напряжение, В: |
Ток заряда аккумуляторной батареи, А 0.3 |
|
- при питании от сети переменного тока 24…27.5 |
Диапазон рабочих температур, °С 0…+40 |
|
- при питании от аккумуляторной батареи 21…27.5 |
Габаритные размеры, мм 53х66х95 |
|
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более 200 |
Тип устройства
Источник вторичного электропитания резервированный
Световая индикация
"Сеть"; "Выход"
Напряжение питания, B:
- от сети переменного тока
150…250
Потребляемая мощность:
- от сети переменного тока
7 ВА
Потребляемый ток:
- при питании от резервного источника питания, А
0.035
Выходное напряжение, В:
- при питании от сети переменного тока
24…27.5
- при питании от аккумуляторной батареи
21…27.5
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более
200
Выходной ток, А:
- номинальный при наличии основного питания
0.7
- максимальный при наличии основного питания
1
Тип используемого аккумулятора
12В 4.5 Ач или 12В 7 Ач или 12В 12 Ач
Количество аккумуляторов, шт
2
Защита от короткого замыкания
Есть
Защита аккумулятора от глубокого разряда
Есть
Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В
20…22
Ток заряда аккумуляторной батареи, А
0.3
Диапазон рабочих температур, °С
0…+40
Габаритные размеры, мм
53х66х95
