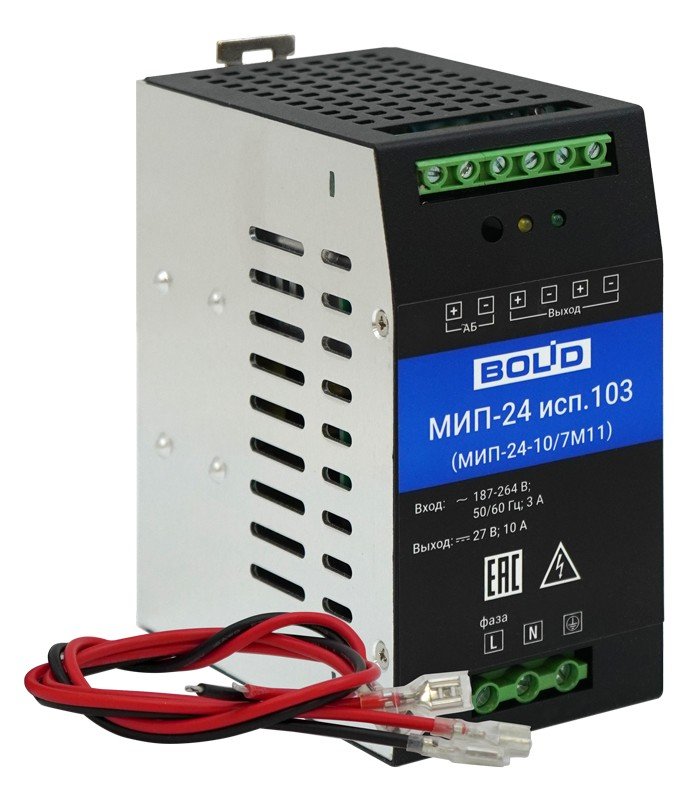

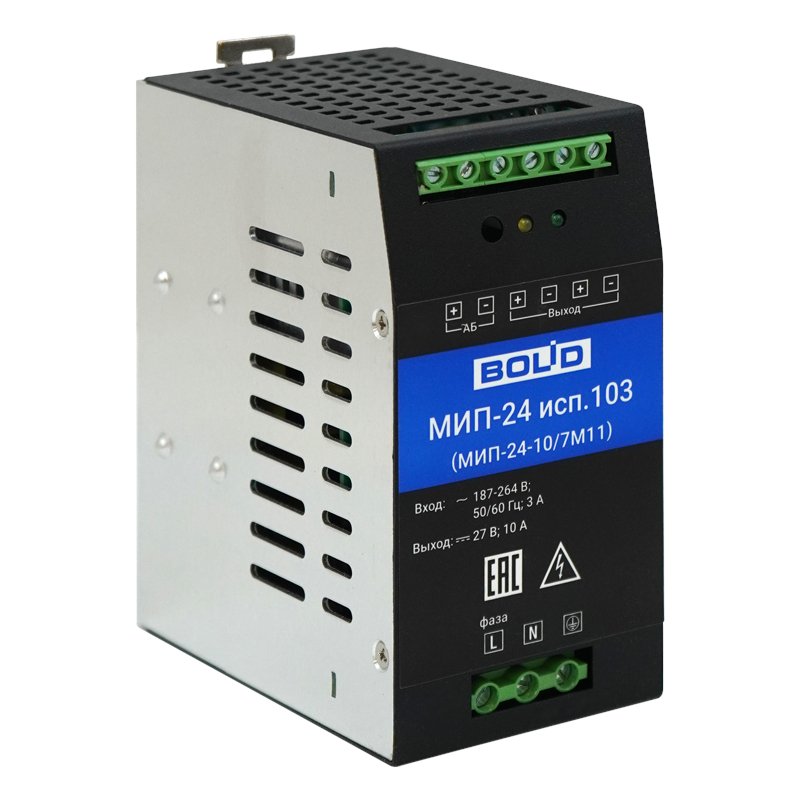

МИП-24 исп.103 (МИП-24-10/7М11)
Источник питания
- Описание и характеристики
- Вопросы
- Видеоматериалы 2
Описание и характеристики
Характеристики
Тип устройства Источник вторичного электропитания резервированный | Световая индикация "Наличие сети"; "Работа от АКБ" |
Диагностические выходы нет | Напряжение питания, B: |
- от сети переменного тока 187…264 | Потребляемая мощность: |
- от сети переменного тока 600ВА/300Вт | Потребляемый ток: |
- при питании от сети переменного тока, А 3 | Выходное напряжение, В: |
- при питании от сети переменного тока 27 | - при питании от аккумуляторной батареи 27.2…20 |
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более 100 | Выходной ток, А: |
- максимальный при наличии основного питания 10 | Тип используемого аккумулятора 12 В 4.5…12 А·ч |
Количество аккумуляторов, шт 2 | Защита от короткого замыкания Есть |
Защита аккумулятора от глубокого разряда Есть | Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В 20 |
Ток заряда аккумуляторной батареи, А 0.3 | Степень защиты IP20 |
Диапазон рабочих температур, °С -20…+45 | Габаритные размеры мм 63х124х113 |
Назначение изделия

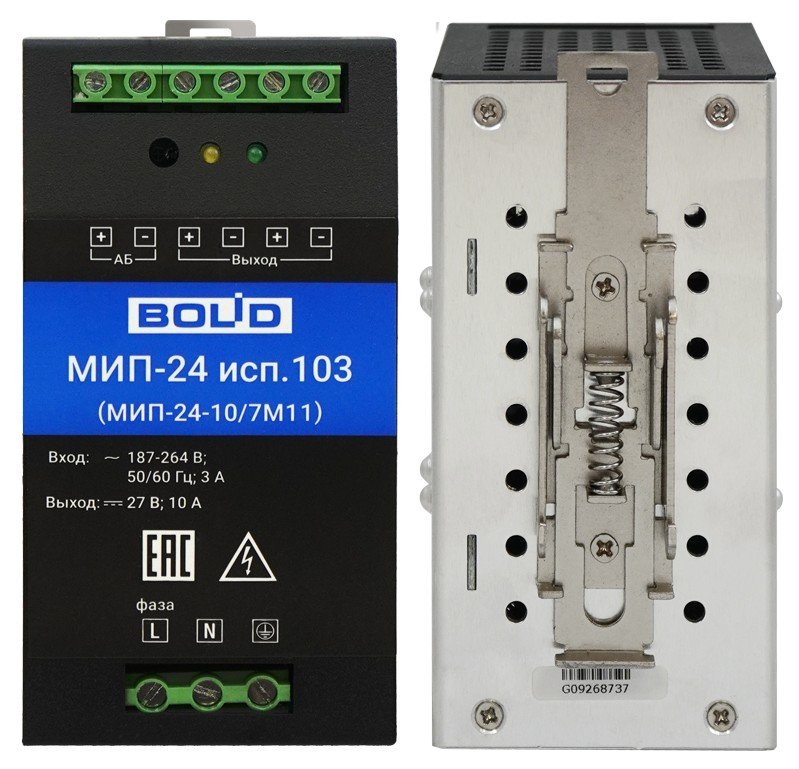

Источник питания МИП-24 исп.103 (МИП-24-10/7М11) предназначен для питания оборудования промышленной и бытовой автоматики, измерительного оборудования, телекоммуникационных систем, систем контроля доступа и видеонаблюдения, требующих резервного электропитания с напряжением 24 В постоянного тока. МИП предназначен для размещения в шкафах на DIN-рейку.
Особенности
- корпус на DIN-рейку;
- защита от переполюсовки аккумуляторной батареи (АБ) и замыкания клемм;
- рекомендуемый резервный источник питания – Аккумуляторные батареи серии «Болид»;
- защита от короткого замыкания или перегрузки по току с полным восстановлением работоспособности после устранения неисправности;
- автоматическое отключение АБ от нагрузки при ее глубоком разряде для сохранения работоспособности;
- световая индикация состояний.
