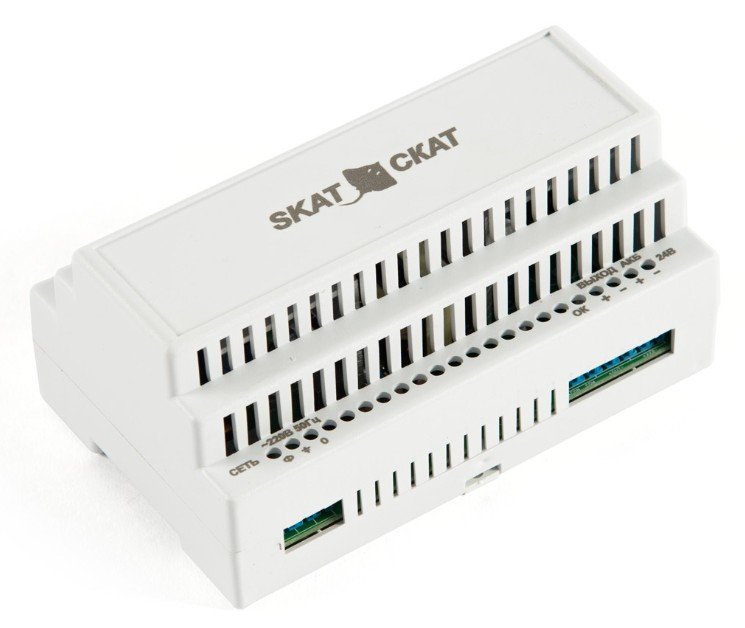

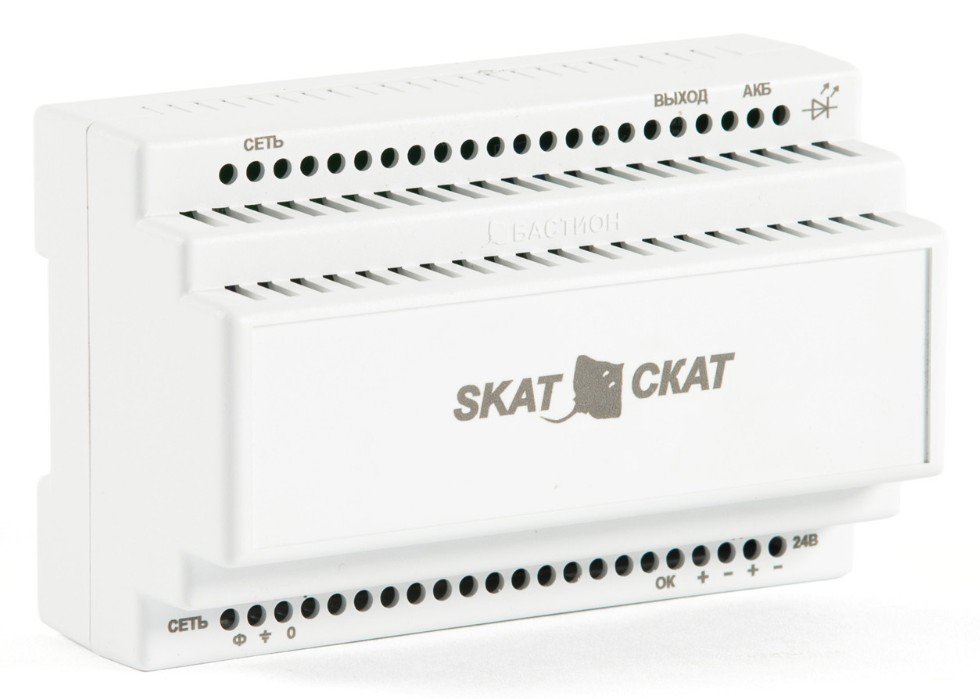

СКАТ 2400М DIN  / Источник вторичного электропитания резервированный

Источник вторичного электропитания резервированный

Код: 237713
Производитель: Бастион
Артикул производителя: 84
3 360,00 /шт
Розничная цена
3 360,00 /шт
Оптовая цена
3 360,00 /шт
3 360,00 /шт
Краткое описание: Резервированный источник питания с креплением на DIN рейку, входное напряжение 185...242 В, выходное напряжение 27...27,8 В, номинальный ток нагрузки 1,3 А, максимальный ток нагрузки 1,5 А (до 5 сек), под внешний аккумулятор 12 В 4,5(7) Ач, световая индикация режимов работы, диагностические выходы типа "сухой контакт", защита от короткого замыкания, защита аккумулятора от глубокого разряда, степень защиты оболочкой IP20, диапазон рабочих температур -10...+40°С, габаритные размеры 139х89х65 мм

Назначение изделия

Предназначен для обеспечения бесперебойным питанием систем ОПС, видеонаблюдения и других потребителей с номинальным напряжением питания 24 в постоянного тока.

Особенности

- световую индикацию наличия напряжения электрической сети;
- световую индикацию наличия выходного напряжения;
- световую индикацию наличия АКБ;
- питание нагрузки стабилизированным напряжением согласно п. 2 таблицы при наличии напряжения в электрической сети, режим «Основной»;
- автоматический переход на резервное питание от аккумуляторной батареи (далее по тексту АКБ) при снижении напряжения электрической сети ниже допустимого уровня (п. 1 таблицы) или при отключении электрической сети, режим «Резерв»;
- контроль наличия АКБ;
- защиту АКБ от глубокого разряда;
- защиту от переполюсовки клемм АКБ посредством самовосстанавливающегося предохранителя;
- электронную защиту от короткого замыкания клемм АКБ;
- защиту от короткого замыкания на выходе с отключением выходного напряжения;
- автоматическое восстановление выходного напряжения после устранения причины замыкания;
- защиту нагрузки от аварии источника;
- выдачу информационных диагностических сообщений с помощью световых индикаторов;
- выдачу информационных сообщений «Переход на резерв», «Наличие АКБ», «Наличие выходного напряжения» посредством переключения контактов реле;
- режим «холодный пуск» позволяет автоматически восстановить работоспособность источника при подключении исправной и заряженной АКБ в режиме «Резерв».

Тип устройства

Источник вторичного электропитания резервированный

- номинальный при наличии основного питания

1.3

Световая индикация

"Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка"

- максимальный при наличии основного питания

1.5

Диагностические выходы

тип "СК": “Переход на резерв"; “Наличие АКБ"; “Наличие выходного напряжения"

Тип используемого аккумулятора

12В 4.5 Ач или 12В 7 Ач

Напряжение питания, B:

Количество аккумуляторов, шт

2

- от сети переменного тока

185…242

Защита от короткого замыкания

Есть

Потребляемая мощность:

Защита аккумулятора от глубокого разряда

Есть

- от сети переменного тока

50 ВА

Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В

21…22

Выходное напряжение, В:

Ток заряда аккумуляторной батареи, А

0.2…0.35

- при питании от сети переменного тока

27.0…27.8

Степень защиты

IP20

- при питании от аккумуляторной батареи

20.0…27.8

Диапазон рабочих температур, °С

-10…+40

Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более

30

Габаритные размеры, мм

139х89х65

Выходной ток, А:

Тип устройства

Источник вторичного электропитания резервированный

Световая индикация

"Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка"

Диагностические выходы

тип "СК": “Переход на резерв"; “Наличие АКБ"; “Наличие выходного напряжения"

Напряжение питания, B:

- от сети переменного тока

185…242

Потребляемая мощность:

- от сети переменного тока

50 ВА

Выходное напряжение, В:

- при питании от сети переменного тока

27.0…27.8

- при питании от аккумуляторной батареи

20.0…27.8

Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более

30

Выходной ток, А:

- номинальный при наличии основного питания

1.3

- максимальный при наличии основного питания

1.5

Тип используемого аккумулятора

12В 4.5 Ач или 12В 7 Ач

Количество аккумуляторов, шт

2

Защита от короткого замыкания

Есть

Защита аккумулятора от глубокого разряда

Есть

Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В

21…22

Ток заряда аккумуляторной батареи, А

0.2…0.35

Степень защиты

IP20

Диапазон рабочих температур, °С

-10…+40

Габаритные размеры, мм

139х89х65

  • Руководство по эксплуатации
