SKAT-V.24DC-18 исп. 5М / Источник вторичного электропитания резервированный

Источник вторичного электропитания резервированный

Код: 270114
Производитель: Бастион
Артикул производителя: 851
33 650,00 /шт
Розничная цена
33 650,00 /шт
Оптовая цена
33 650,00 /шт
33 650,00 /шт

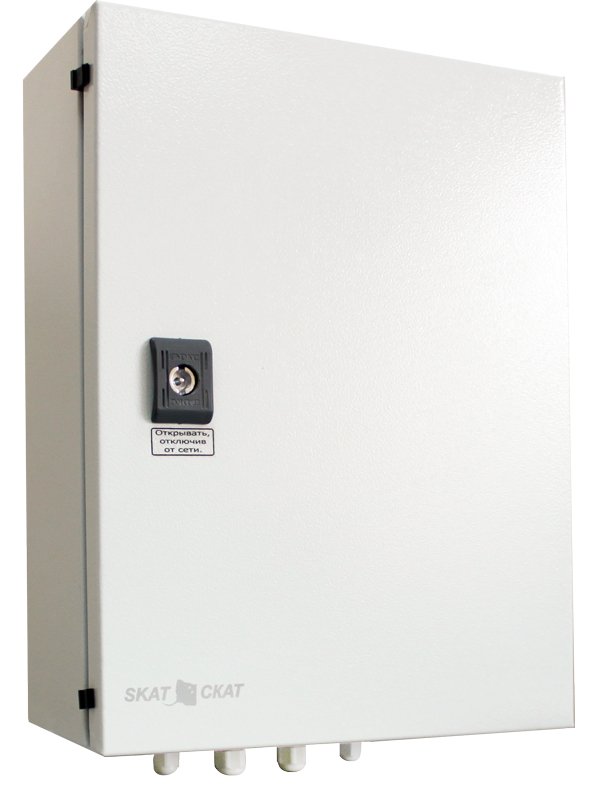

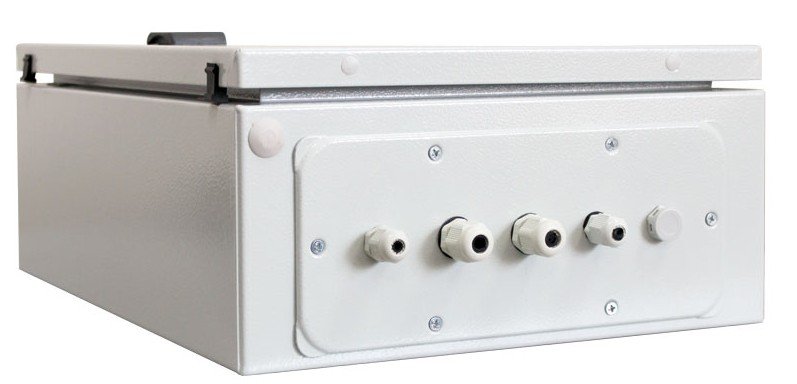

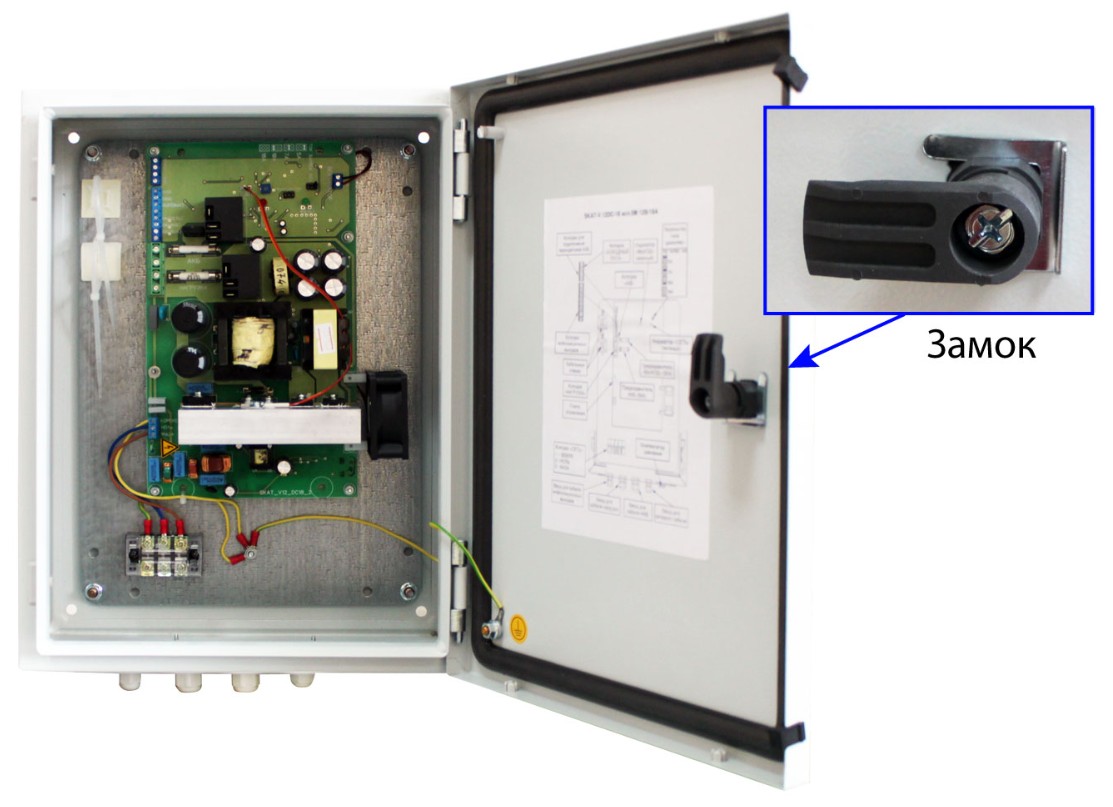

Краткое описание: Резервированный источник питания уличного исполнения, U-вых. 24 В, I-вых.18 А, U-вх.180...250 В, под внешние АКБ 2 шт. 12 В 17...250 Ач, регулируемый ток заряда, 5 диагностических выходов, подключение внешней кнопки управления нагрузкой, электронная защита от перегрева, КЗ выхода и АКБ, IP65, t-раб.-40...+50°C. Металлический корпус, мембранный кабельный ввод, замки на дверце.

Назначение изделия

Предназначен для питания нагрузок стабилизированным напряжением постоянного тока при наличии и при отсутствии напряжения в электрической сети.

Особенности

- ограничение тока заряда АКБ и возможность выбора одного из трех значений тока ограничения;
- температурная компенсация напряжения заряда АКБ (при применении термодатчика АКБ, входящего в комплект поставки);
- электронная защита от перегрева;
- защита от короткого замыкания в нагрузке посредством плавкого предохранителя;
- защита от короткого замыкания клемм АКБ;
- защита изделия и нагрузки от неправильного подключения (переполюсовки) клемм АКБ посредством плавкого предохранителя;
- контроль наличия внешней АКБ;
- защита АКБ от глубокого разряда в режиме;
- защита от аварийного повышения выходного напряжения путем автоматического отключения изделия;
- светодиодная индикация режимов работы;
- защита питающей сети от короткого замыкания посредством плавкого предохранителя;
- возможность восстановления работоспособности изделия при подключении исправной и заряженной до напряжения не менее 23  В АКБ и отсутствии напряжения питающей сети («холодный запуск»);
- возможность подключения внешнего контакта (тумблера) «ВЫХОД» для оперативного включения/отключения нагрузок;
- формирование выходных информационных сигналов в формате «открытый коллектор»;
- полная пыле- и влагозащита при неблагоприятных условиях эксплуатации.

Тип устройства

Источник вторичного электропитания резервированный

Выходной ток, А:

Световая индикация

"Наличие сети"; "Нагрузка"

- максимальный при наличии основного питания

18

Диагностические выходы

тип "ОК": "Авария сети"; "Авария выхода"; "Авария АКБ"; "Разряд АКБ"; "Авария изделия"

- максимальный при питании от аккумуляторной батареи

20

Напряжение питания, B:

Тип используемого аккумулятора

12 В 17…100 Ач

- от сети переменного тока

180…250

Количество аккумуляторов, шт

2

Потребляемая мощность:

Защита от короткого замыкания

Есть

- от сети переменного тока

20 ВА

Защита аккумулятора от глубокого разряда

Есть

Потребляемый ток:

Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В

20.8…21.2

- при питании от резервного источника питания, А

0.25

Ток заряда аккумуляторной батареи, А

9.7; 6.9; 3.8

Выходное напряжение, В:

Степень защиты

IP65

- при питании от сети переменного тока

27.3…27.7

Диапазон рабочих температур, °С

-40…+50

- при питании от аккумуляторной батареи

21.0…27.5

Габаритные размеры, мм

300х155х430

Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более

150

Тип устройства

Источник вторичного электропитания резервированный

Световая индикация

"Наличие сети"; "Нагрузка"

Диагностические выходы

тип "ОК": "Авария сети"; "Авария выхода"; "Авария АКБ"; "Разряд АКБ"; "Авария изделия"

Напряжение питания, B:

- от сети переменного тока

180…250

Потребляемая мощность:

- от сети переменного тока

20 ВА

Потребляемый ток:

- при питании от резервного источника питания, А

0.25

Выходное напряжение, В:

- при питании от сети переменного тока

27.3…27.7

- при питании от аккумуляторной батареи

21.0…27.5

Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более

150

Выходной ток, А:

- максимальный при наличии основного питания

18

- максимальный при питании от аккумуляторной батареи

20

Тип используемого аккумулятора

12 В 17…100 Ач

Количество аккумуляторов, шт

2

Защита от короткого замыкания

Есть

Защита аккумулятора от глубокого разряда

Есть

Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В

20.8…21.2

Ток заряда аккумуляторной батареи, А

9.7; 6.9; 3.8

Степень защиты

IP65

Диапазон рабочих температур, °С

-40…+50

Габаритные размеры, мм

300х155х430

  • Руководство по эксплуатации
