СКАТ-2400 исп.5 (122)
Источник вторичного электропитания резервированный
- Описание и характеристики
- Вопросы
- Видеоматериалы 6
Описание и характеристики
Характеристики
Тип устройства Источник вторичного электропитания резервированный | Световая индикация "Наличие сети"; "Нагрузка" |
Напряжение питания, B: | - от сети переменного тока 187…242 |
Потребляемая мощность: | - от сети переменного тока 160 Вт |
Выходное напряжение, В: | - при питании от сети переменного тока 27…28 |
- при питании от аккумуляторной батареи 20…27.8 | Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более 30 |
Выходной ток, А: | - номинальный при наличии основного питания 4 |
- максимальный при наличии основного питания 4.5 | Тип используемого аккумулятора 12 В 7 или 12 А·ч |
Количество аккумуляторов, шт 2 | Защита от короткого замыкания Есть |
Защита аккумулятора от глубокого разряда Есть | Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В 21…22 |
Степень защиты IP56 | Диапазон рабочих температур, °С -40…+50 |
Габаритные размеры мм 418х335х140 |
Назначение изделия
Источник вторичного электропитания обеспечивает:
- питание нагрузки стабилизированным напряжением при наличии напряжения в электрической сети, режим «ОСНОВНОЙ»;
- защиту нагрузки потребителя от случайного, неконтролируемого повышения напряжения на выходе при возникновении неисправностей в источнике;
- защиту от переполюсовки аккумуляторной батареи самовосстанавливающимся предохранителем;
- защиту от короткого замыкания в нагрузке, путем ограничения выходного тока;
- оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «ОСНОВНОЙ»;
- автоматический переход на резервное питание от АКБ при отключении электрической сети, режим «РЕЗЕРВ»;
- дистанционное сообщение о «ПЕРЕХОДЕ НА РЕЗЕРВ» при отсутствии сетевого напряжения;
- возможность совместной работы с термостатом АКБ 12/7 или термостатом АКБ 12/12 для поддержания положительной температуры АКБ при отрицательной температуре окружающей среды;
- защиту АКБ от глубокого разряда;
- индикацию наличия напряжения сети и выходного напряжения, посредством светодиодных индикаторов, «СЕТЬ» и «ВЫХОД» соответственно;
- функцию «холодный запуск» - автоматическое восстановление работоспособности источника при подключении исправной и заряженной АКБ в отсутствии сетевого напряжения.
- возможность диагностики источника через диагностический разъем;
Особенности
Уличное исполнение, класс защиты IP56.
Документация

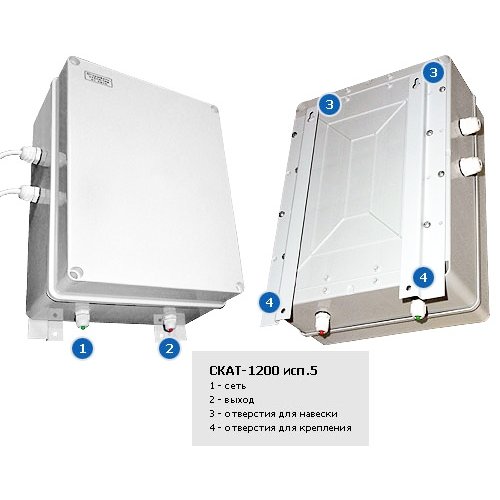

Фото товара66.2 КБ

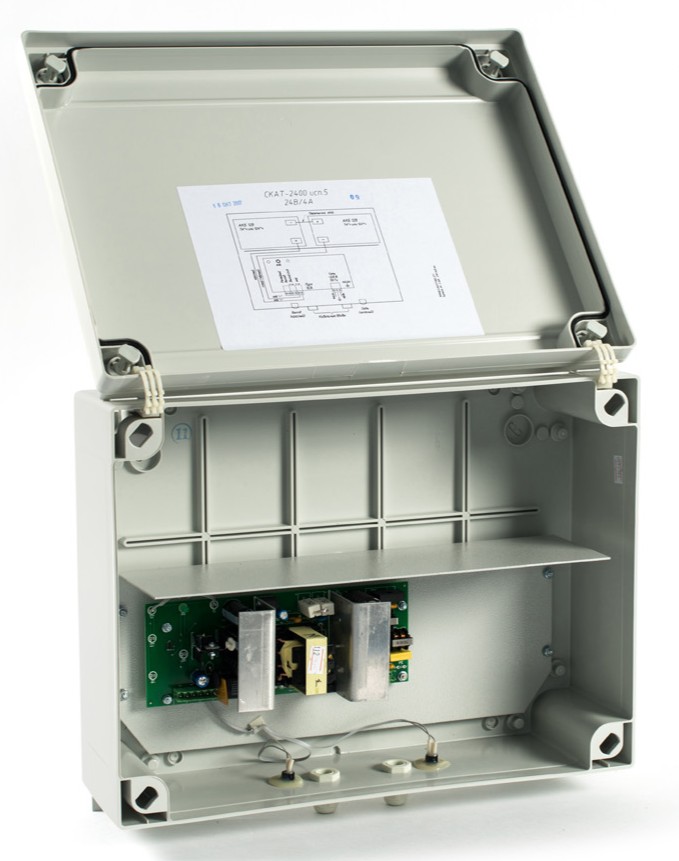

Фото товара37.57 КБ

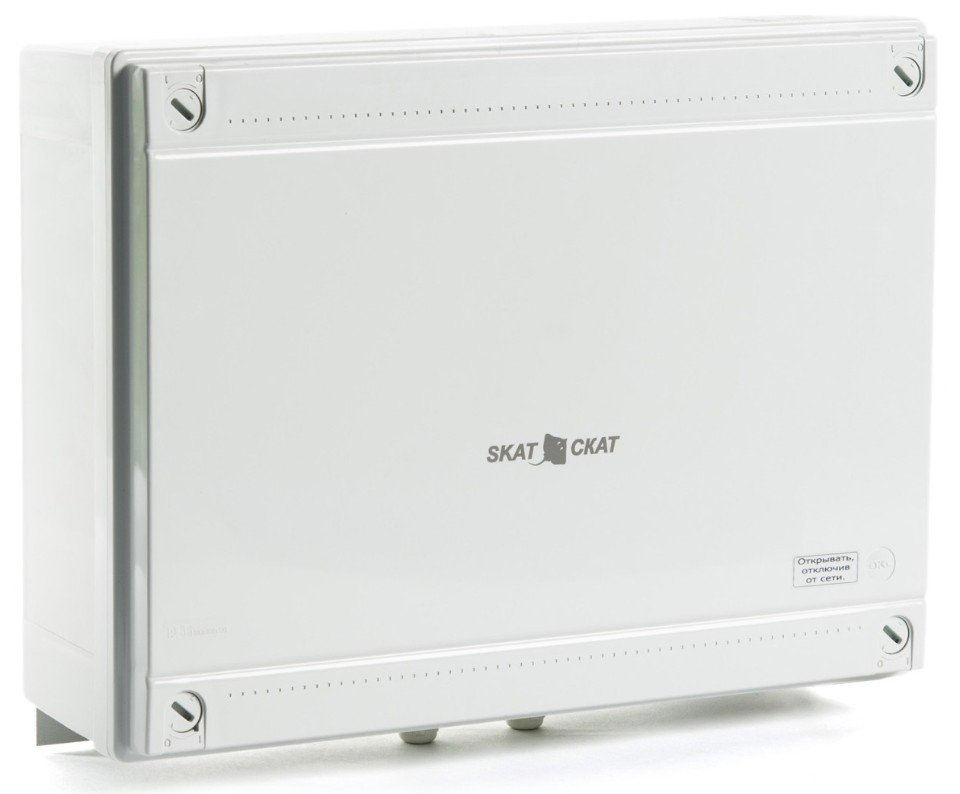

Фото товара79.94 КБ
