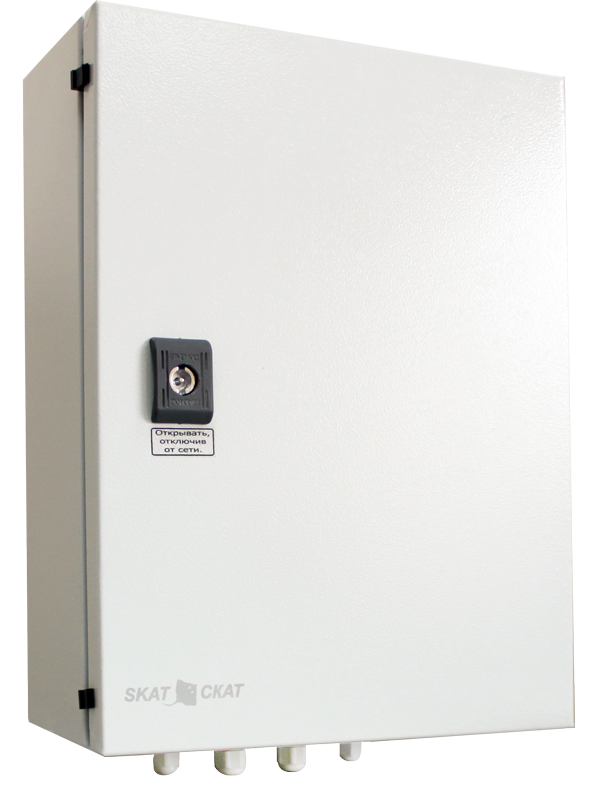

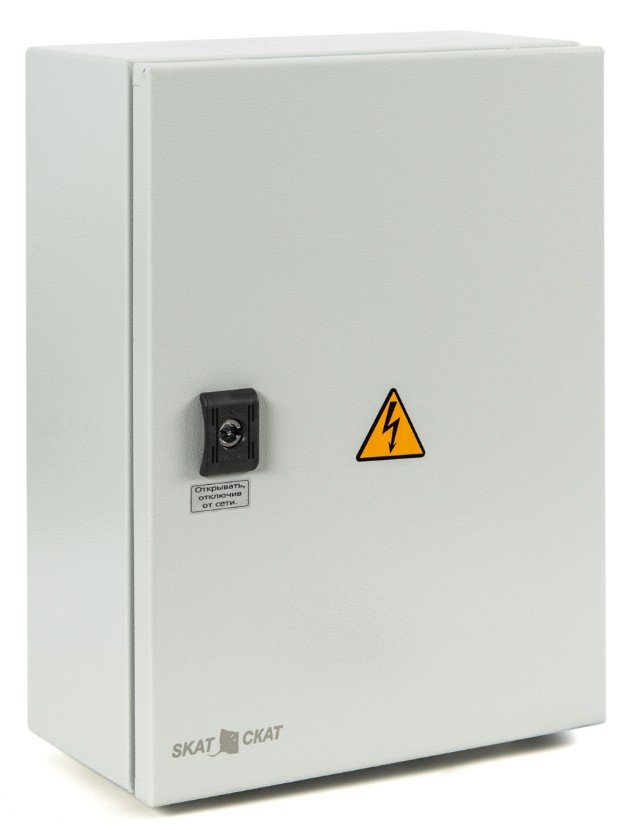

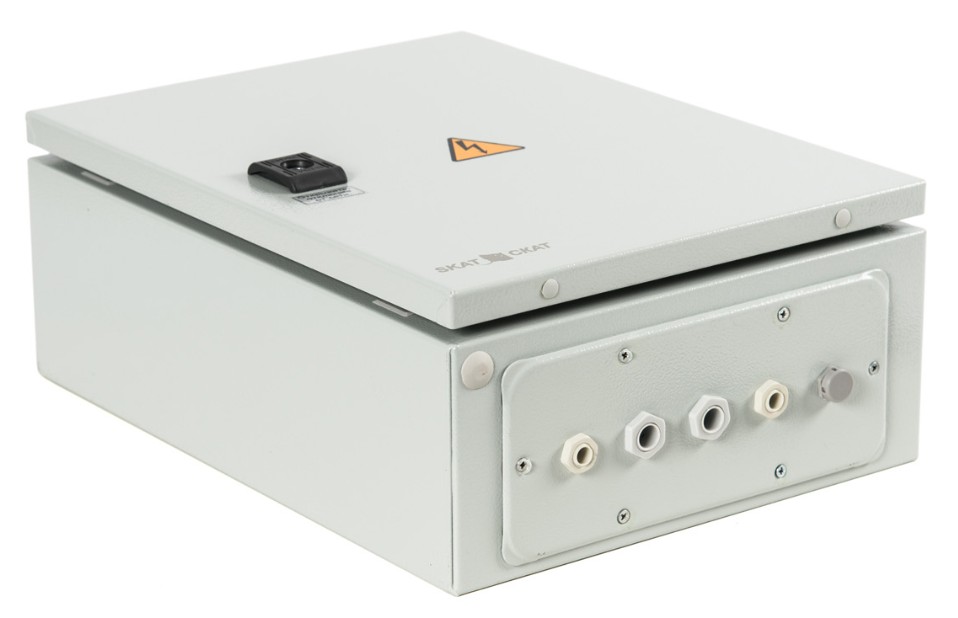

SKAT-V.12DC-18 исп.5М / Источник вторичного электропитания резервированный

Источник вторичного электропитания резервированный

Код: 252595
Производитель: Бастион
Артикул производителя: 854
26 260,00 /шт
Розничная цена
26 260,00 /шт
Оптовая цена
26 260,00 /шт
26 260,00 /шт
Краткое описание: Резервированный источник питания уличного исполнения, входное напряжение 170...250 В, выходное напряжение 12,4 …13,8 В, номинальный ток нагрузки 18 А, под два аккумулятора 12 В до 26...100 Ач, световая индикация режимов работы, диагностические выходы типа "открытый коллектор", защита от короткого замыкания, защита аккумулятора от глубокого разряда, степень защиты оболочкой IP65, диапазон рабочих температур -40...+40°С, габаритные размеры 300х155х430 мм

Назначение изделия

Предназначен для питания нагрузок стабилизированным напряжением постоянного тока при наличии или отсутствии напряжения в электрической сети.

Особенности

- питание нагрузок стабилизированным напряжением постоянного тока;
- заряд АКБ от питающей сети;
- ограничение тока заряда АКБ и возможность выбора одного из четырех значений тока ограничения;
- температурную компенсацию напряжения заряда АКБ;
- защиту от короткого замыкания в нагрузке посредством плавкого предохранителя;
- защиту изделия и нагрузки от неправильного подключения (переполюсовки) клемм АКБ посредством плавкого предохранителя;
- защиту от короткого замыкания клемм АКБ;
- контроль наличия АКБ;
- защиту АКБ от глубокого разряда;
- световую индикацию режима работы;
- защиту питающей сети от короткого замыкания в изделии посредством плавкого предохранителя;
- возможность восстановления работоспособности изделия при подключении исправной и заряженной АКБ и отсутствии напряжения питающей сети («холодный запуск») путем кратковременного замыкания контактов соответствующей колодки;
- формирование выходных информационных сигналов в формате «открытый коллектор»;
- полную пыле- и влагозащиту при неблагоприятных условиях эксплуатации.

Тип устройства

Источник вторичного электропитания резервированный

Выходной ток, А:

Световая индикация

"Сеть"; "Выход"

- номинальный при наличии основного питания

18

Диагностические выходы

тип "ОК": "Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка"

- максимальный при наличии основного питания

18

Напряжение питания, B:

Тип используемого аккумулятора

12 В 26…100 Ач

- от сети переменного тока

170…250

Количество аккумуляторов, шт

1

Потребляемая мощность:

Защита от короткого замыкания

Есть

- от сети переменного тока

35 ВА

Защита аккумулятора от глубокого разряда

Есть

Потребляемый ток:

Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В

10.3…10.7

- при питании от сети переменного тока, А

0.21

Ток заряда аккумуляторной батареи, А

18; 10; 7; 5

Выходное напряжение, В:

Степень защиты

IP65

- при питании от сети переменного тока

12.4…13.8

Диапазон рабочих температур, °С

-40…+40

- при питании от аккумуляторной батареи

10.3…13.8

Габаритные размеры, мм

300х155х430

Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более

50

Тип устройства

Источник вторичного электропитания резервированный

Световая индикация

"Сеть"; "Выход"

Диагностические выходы

тип "ОК": "Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка"

Напряжение питания, B:

- от сети переменного тока

170…250

Потребляемая мощность:

- от сети переменного тока

35 ВА

Потребляемый ток:

- при питании от сети переменного тока, А

0.21

Выходное напряжение, В:

- при питании от сети переменного тока

12.4…13.8

- при питании от аккумуляторной батареи

10.3…13.8

Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более

50

Выходной ток, А:

- номинальный при наличии основного питания

18

- максимальный при наличии основного питания

18

Тип используемого аккумулятора

12 В 26…100 Ач

Количество аккумуляторов, шт

1

Защита от короткого замыкания

Есть

Защита аккумулятора от глубокого разряда

Есть

Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В

10.3…10.7

Ток заряда аккумуляторной батареи, А

18; 10; 7; 5

Степень защиты

IP65

Диапазон рабочих температур, °С

-40…+40

Габаритные размеры, мм

300х155х430

  • Руководство по эксплуатации

Технические характеристики оборудования, представленного в каталоге, носят сугубо информативный характер, могут быть изменены без уведомления и не заменяют консультацию специалиста.
