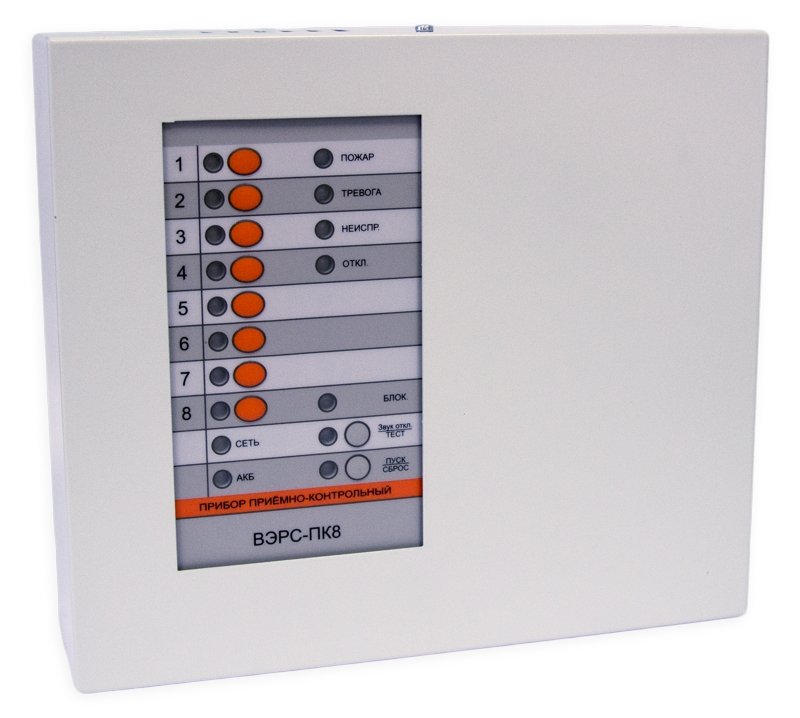

ВЭРС-ПК 8МТ версия 3.2
Прибор приемно-контрольный охранно-пожарный
- Описание и характеристики
- Вопросы
- Видеоматериалы 2
Описание и характеристики
Характеристики
Количество ШС 8 | Количество разделов 2 |
Способ управления режимами работы кнопки на выносной панели; ключ ТМ | Внешние интерфейсы для обмена, программирования и управления RS-485; USB |
Длительность звучания выносного звукового оповещателя, мин 5 | Напряжение на клеммах для подключения ШС, В: |
- в дежурном режиме 15.3…18.7 | - при разомкнутом состоянии ШС 22 |
Ток ШС в дежурном режиме, мА 3 | Номинальное сопротивление выносного резистора, кОм 7.5 |
Максимальное суммарное сопротивление проводов линии ШС, Ом, не более 220 | Параметры информационных выходов: |
- кол-во выходов типа "Открытый коллектор" 3 | - кол-во выходов типа "Сухой контакт" 3 |
Максимально допустимые токи и напряжения: | - на выходе "звуковой оповещатель" 12В/500мА |
- на выходе "световой оповещатель" 12В/500мА | - выход для питания извещателей 12В/500мА |
- релейного выхода 120В/2А | Напряжение питания, B: |
- от сети переменного тока 135…242 | - от внешнего источника питания 12 |
- от дополнительного источника 12 | Ток потребления, мА: |
- при питании от внешнего источника питания - | - при питании от дополнительного источника питания 160 |
- при питании от встроенного аккумулятора, мА 160 | Потребляемая мощность: |
- от сети переменного тока 12ВА | Кол-во устанавливаемых аккумуляторов 1 |
Емкость аккумулятора, А·ч 4.5 | Материал корпуса Металл |
Степень защиты IP20 | Диапазон рабочих температур, °С -30…+50 |
Габаритные размеры мм 240х200х83.5 |
Назначение изделия
Приборы ВЭРС-ПК2/4/8 Версия 3.2 являются универсальными приборами, обеспечивающими на объектах охрану от проникновения, пожарную охрану, контроль доступа, световое и звуковое оповещение. Прибор может быть использован как автономно, так и в составе централизованных систем охраны.
Особенности
- гибкое программирование до 36 -х параметров прибора и ШС;
- три типа ШС: «Пожарный», «Охранный» и «Технологический»;
- объединение ШС в разделы для общего управления;
- управление ШС электронными ключами (до 255 ключей);
- управление замком двери, обеспечение прохода по ключам доступа;
- возможность подключения внешнего РИП;
- выходы 12 В и выходы на оповещатели с электронной защитой от КЗ и перегрузки, защита от перегрузок по питанию, защита от импульсных помех по ШС;
- встроенный контроллер интерфейса RS-485 обеспечивает работу прибора с внешними подключаемыми устройствами «ВЭРС-БРУ версия 3.1.», «ВЭРС-РС версия 3.1.», «ВЭРС-БК», «ВЭРС-БMК». При работе по данному интерфейсу осуществляется постоянный двухсторонний обмен данными с устройствами: прибор передает информацию о текущих событиях в блоки реле и регистраторы. А блоки реле и регистраторы, в свою очередь, передают данные прибору о своем присутствии в сети. Интерфейс RS-485 позволяет организовать параллельную работу нескольких блоков реле ВЭРС-БРУ версия 3.1. и/или ВЭРС-РС версия 3.1, ВЭРС-БК, ВЭРС-БMК.
