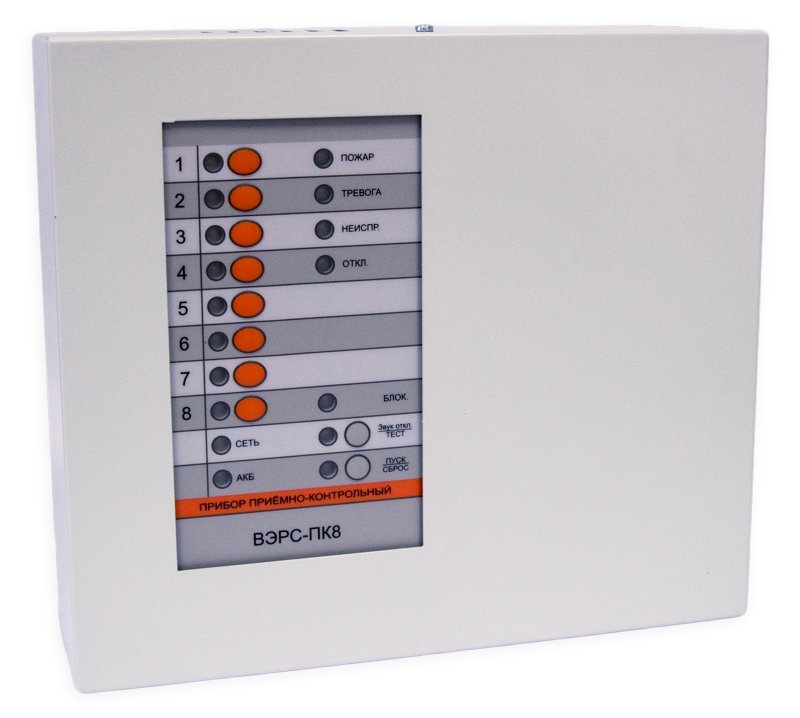

ВЭРС-ПК 8М версия 3.2
Прибор приемно-контрольный охранно-пожарный
- Описание и характеристики
- Вопросы
- Видеоматериалы 2
Описание и характеристики
Характеристики
Количество ШС 8 | Количество разделов 2 |
Способ управления режимами работы кнопки на выносной панели; ключ ТМ | Внешние интерфейсы для обмена, программирования и управления RS-485; USB |
Длительность звучания выносного звукового оповещателя, мин 5 | Напряжение на клеммах для подключения ШС, В: |
- в дежурном режиме 15.3…18.7 | - при разомкнутом состоянии ШС 22 |
Ток ШС в дежурном режиме, мА 3 | Номинальное сопротивление выносного резистора, кОм 7.5 |
Максимальное суммарное сопротивление проводов линии ШС, Ом, не более 220 | Параметры информационных выходов: |
- кол-во выходов типа "Открытый коллектор" 3 | - кол-во выходов типа "Сухой контакт" 3 |
Максимально допустимые токи и напряжения: | - на выходе "звуковой оповещатель" 12В/500мА |
- на выходе "световой оповещатель" 12В/500мА | - выход для питания извещателей 12В/500мА |
- релейного выхода 120В/2А | Напряжение питания, B: |
- от сети переменного тока 135…242 | - от внешнего источника питания 12 |
- от дополнительного источника 12 | Ток потребления, мА: |
- при питании от внешнего источника питания - | - при питании от дополнительного источника питания 160 |
- при питании от встроенного аккумулятора, мА 160 | Потребляемая мощность: |
- от сети переменного тока 12ВА | Кол-во устанавливаемых аккумуляторов 1 |
Емкость аккумулятора, А·ч 4.5 | Материал корпуса Металл |
Степень защиты IP20 | Диапазон рабочих температур, °С -30…+50 |
Габаритные размеры мм 240х200х83.5 |
Назначение изделия
Приборы ВЭРС-ПК Версии 3.2 являются универсальными приборами, обеспечивающими на объектах охрану от проникновения, пожарную охрану, контроль доступа, световое и звуковое оповещение. Прибор может быть использован как автономно, так и в составе централизованных систем охраны.
Особенности
- высокоэффективный импульсный источник питания;
- расширенный диапазон рабочего сетевого напряжения - 135-242 В;
- поддерживается полноценная работа с глубоко разряженной АКБ;
- прибор оснащен встроенным интерфейсом USB для загрузки и считывания конфигурации;
- разработано новое программное обеспечение для конфигурирования прибора - ВЭРС-ПК Prog;
- контроль состояния шлейфов сигнализации с подключенными к ним охранными, пожарными или технологическими извещателями;
- выдача извещений ПОЖАР, ТРЕВОГА, НЕИСПРАВНОСТЬ на 3 выходных реле ПЦН;
- управление звуковыми, световыми, речевыми оповещателями, табло «ВЫХОД», подключенными к выходам оповещения;
- контроль прохода через одну точку доступа;
- контроль линий подключения оповещателей;
- передача извещений на подключаемые к прибору регистратор событий ВЭРС-РС версия 3.1, блок выходных реле ВЭРС-БРУ версия 3.1, блок ключей ВЭРС-БК по интерфейсу RS-485;
- гибкое программирование до 36 -х параметров прибора и шлейфов сигнализации;
- три типа шлейфов сигнализации: «Пожарный», «Охранный» и «Технологический»;
- объединение шлейфов сигнализации в разделы для общего управления;
- управление шлейфами сигнализации электронными ключами (до 255 ключей);
- управление замком двери, обеспечение прохода по ключам доступа;
- возможность подключения внешнего РИП;
- подключение внешних блоков по RS-485.
