Торговый дом Тинко

Гранд Магистр СБ 8 версия 3

В избранное
В сравнение
Печать

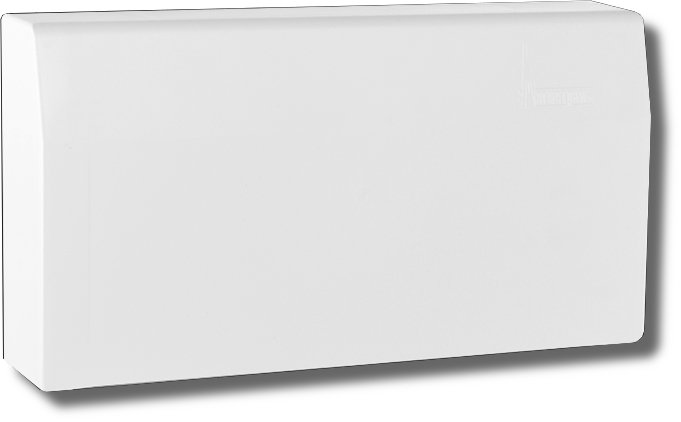

Системный блок ППКОП Гранд Магистр

Код: 247850 Производитель: Магистраль
Функционал: Прибор приемно-контрольный охранно-пожарный
Подобрать похожие
  • 4 350,00 /шт
    Розничная
  • 4 263,00 /шт
    Мелкий опт
  • 4 176,00 /шт
    Оптовая
Звоните
Краткое описание:ППКОП 8ШС без клавиатуры, для работы в составе ППКУОП "МАГИСТРАТОР" (версия 3), напряжение шлейфа 17...20В, ток в шлейфе сигнализации в дежурном режиме 1,5 мА, RS-485, подключение модуля Ethernet (СА+LAN), 3 переключаемых выхода типа «сухие контакты», 4 выхода типа «открытый коллектор», напряжение питания 220 В, ток потребления 0,14 А, под аккумуляторную батарею 12 В / 7 Ач, диапазон рабочих температур -30...+55°С, габаритные размеры системного блока 345х180х90 мм
Технические характеристики
  • Количество ШС 8
  • Количество разделов 4
  • Способ управления режимами работы кнопка; ключ ТМ
  • Внешние интерфейсы для обмена, программирования и управления RS-485; Ethernet
  • Длительность звучания выносного звукового оповещателя, мин программируется
  • Напряжение на клеммах для подключения ШС, В:
  • - в дежурном режиме 17
  • - при разомкнутом состоянии ШС 20
  • Ток ШС в дежурном режиме, мА 2
  • Номинальное сопротивление выносного резистора, кОм 7.5
  • Максимальное суммарное сопротивление проводов линии ШС, Ом, не более 220
  • Параметры информационных выходов:
  • - кол-во выходов типа "Открытый коллектор" 4
  • - кол-во выходов типа "Сухой контакт" 3
  • Максимально допустимые токи и напряжения:
  • - на выходе "звуковой оповещатель" -
  • - на выходе "световой оповещатель" -
  • - выход для питания извещателей 12В/1.2А
  • - релейного выхода 24В/2А
  • Напряжение питания, B:
  • - от сети переменного тока 130…280
  • - от внешнего источника питания -
  • - от дополнительного источника 12
  • Ток потребления, мА:
  • - при питании от внешнего источника питания -
  • - при питании от дополнительного источника питания -
  • - при питании от встроенного аккумулятора, мА 140
  • Потребляемая мощность:
  • - от сети переменного тока -
  • Кол-во устанавливаемых аккумуляторов 1
  • Емкость аккумулятора, Ач 7
  • Материал корпуса Пластик
  • Степень защиты -
  • Диапазон рабочих температур, °С -30…+55
  • Габаритные размеры, мм 345х180х90
Количество ШС 8
- релейного выхода 24В/2А
Количество разделов 4
Напряжение питания, B:
Способ управления режимами работы кнопка; ключ ТМ
- от сети переменного тока 130…280
Внешние интерфейсы для обмена, программирования и управления RS-485; Ethernet
- от внешнего источника питания -
Длительность звучания выносного звукового оповещателя, мин программируется
- от дополнительного источника 12
Напряжение на клеммах для подключения ШС, В:
Ток потребления, мА:
- в дежурном режиме 17
- при питании от внешнего источника питания -
- при разомкнутом состоянии ШС 20
- при питании от дополнительного источника питания -
Ток ШС в дежурном режиме, мА 2
- при питании от встроенного аккумулятора, мА 140
Номинальное сопротивление выносного резистора, кОм 7.5
Потребляемая мощность:
Максимальное суммарное сопротивление проводов линии ШС, Ом, не более 220
- от сети переменного тока -
Параметры информационных выходов:
Кол-во устанавливаемых аккумуляторов 1
- кол-во выходов типа "Открытый коллектор" 4
Емкость аккумулятора, Ач 7
- кол-во выходов типа "Сухой контакт" 3
Материал корпуса Пластик
Максимально допустимые токи и напряжения:
Степень защиты -
- на выходе "звуковой оповещатель" -
Диапазон рабочих температур, °С -30…+55
- на выходе "световой оповещатель" -
Габаритные размеры, мм 345х180х90
- выход для питания извещателей 12В/1.2А
Документация
  • Руководство по эксплуатации
    Скачать2.87 МБ
Сертификаты
Технические характеристики оборудования, представленного в каталоге, носят сугубо информативный характер, могут быть изменены без уведомления и не заменяют консультацию специалиста.
