Назначение изделия
Предназначен для группового питания размещенных в нем приборов пожарной автоматики, извещателей и приемно-контрольных приборов охранно-пожарной сигнализации и другого оборудования.
Особенности

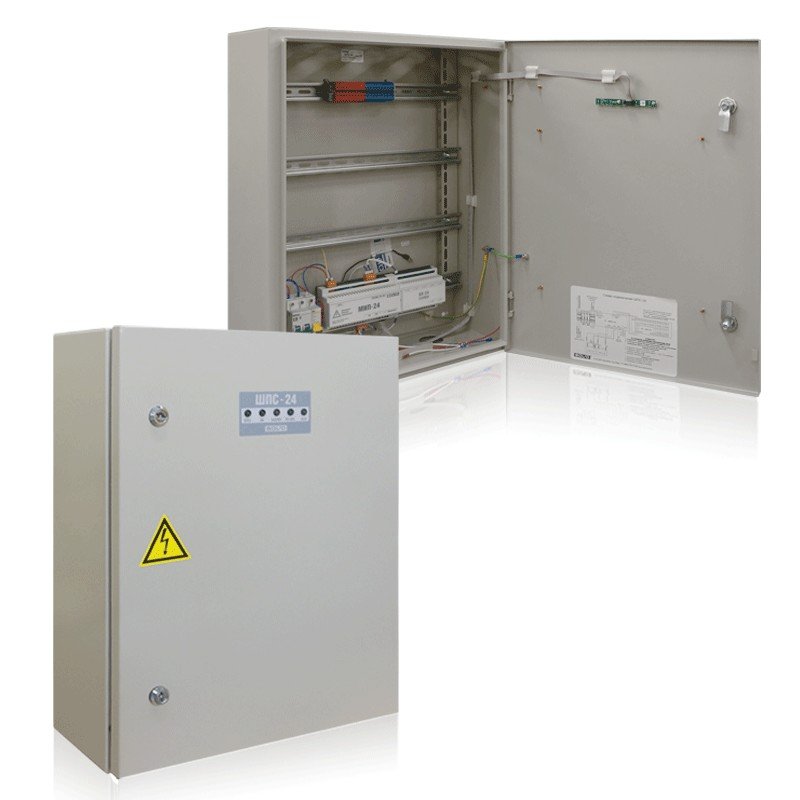

ШПС-24 представляет собой металлический шкаф, в который могут устанавливаться приборы ИСО "Орион": "Сигнал-10", "Сигнал-20П", "С2000-4", "С2000-КДЛ", "С2000-КПБ", "С2000-СП1", "С2000-ПИ" и другие имеющие возможность крепления на DIN-рейку. Дополнительные приборы можно устанавливать на переднюю дверь с помощью дополнительных DIN-реек (входят в монтажный комплект поставляемый отдельно). Цепи ~220 В защищены автоматическими выключателями. В шкаф устанавливаются две аккумуляторные батареи 12 В емкостью по 17 А*ч (не входят в комплект поставки)
Возможности модуля источника питания шкафа в основном аналогичны "РИП-24RS"
Внутри шкафа установлены:
- модуль источника питания "МИП-24" (номинальное напряжение 24 В, ток до 2 А) с резервированным питанием от аккумуляторных батарей
- блок коммутации "БК-24", который позволяет организовать:
* семь каналов питания приборов с индивидуальной защитой от перегрузки по току
* подключение семи приборов к линии интерфейса RS-485 и сетевого контроллера к выходу с "усиленной" защитой для подключения внешних приборов
- общий автоматический выключатель для защиты от перегрузок по току "МИП-24" и дополнительных подключаемых потребителей с номинальным напряжением питания 220 В, 50 Гц (тип "С", 16 А)
- индивидуальный автоматический выключатель для защиты "МИП-24" (тип "С", 3 А)
Дополнительное оборудование
(255818) - Монтажный комплект для крепления дополнительного оборудования на двери ШПС-12, ШПС-12 исп.02, ШПС-24, ШПС-24 исп.02
|
Тип устройства Шкаф с резервированным источником питания |
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более 200 |
|
Световая индикация "Наличие сети"; "Состояние АКБ";"АВАРИЯ";"RS-485";"Нагрузка" |
Выходной ток, А: |
|
Диагностические выходы тип "СК": "АВАРИЯ" |
- номинальный при наличии основного питания 2 |
|
Напряжение питания, B: |
- максимальный при наличии основного питания 2.2 |
|
- от сети переменного тока 150…250 |
Тип используемого аккумулятора 12В 17 Ач |
|
Потребляемая мощность: |
Количество аккумуляторов, шт 2 |
|
- от сети переменного тока 120 ВА |
Защита от короткого замыкания Есть |
|
Потребляемый ток: |
Защита аккумулятора от глубокого разряда Есть |
|
- при питании от сети переменного тока, А 0.6 |
Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В 19.8…21 |
|
- при питании от резервного источника питания, А 0.04 |
Степень защиты IP40 |
|
Выходное напряжение, В: |
Диапазон рабочих температур, °С -10…+40 |
|
- при питании от сети переменного тока 26.6…27.8 |
Габаритные размеры, мм 650х500х220 |
|
- при питании от аккумуляторной батареи 19…27 |
Тип устройства
Шкаф с резервированным источником питания
Световая индикация
"Наличие сети"; "Состояние АКБ";"АВАРИЯ";"RS-485";"Нагрузка"
Диагностические выходы
тип "СК": "АВАРИЯ"
Напряжение питания, B:
- от сети переменного тока
150…250
Потребляемая мощность:
- от сети переменного тока
120 ВА
Потребляемый ток:
- при питании от сети переменного тока, А
0.6
- при питании от резервного источника питания, А
0.04
Выходное напряжение, В:
- при питании от сети переменного тока
26.6…27.8
- при питании от аккумуляторной батареи
19…27
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более
200
Выходной ток, А:
- номинальный при наличии основного питания
2
- максимальный при наличии основного питания
2.2
Тип используемого аккумулятора
12В 17 Ач
Количество аккумуляторов, шт
2
Защита от короткого замыкания
Есть
Защита аккумулятора от глубокого разряда
Есть
Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В
19.8…21
Степень защиты
IP40
Диапазон рабочих температур, °С
-10…+40
Габаритные размеры, мм
650х500х220
