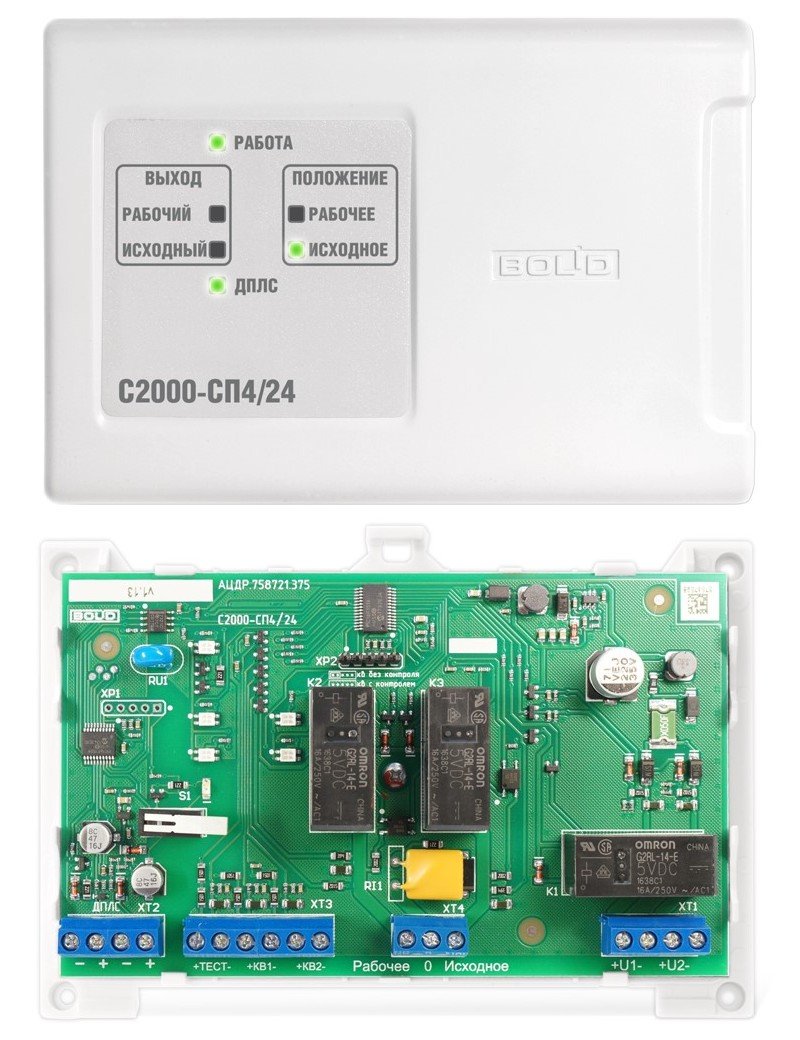

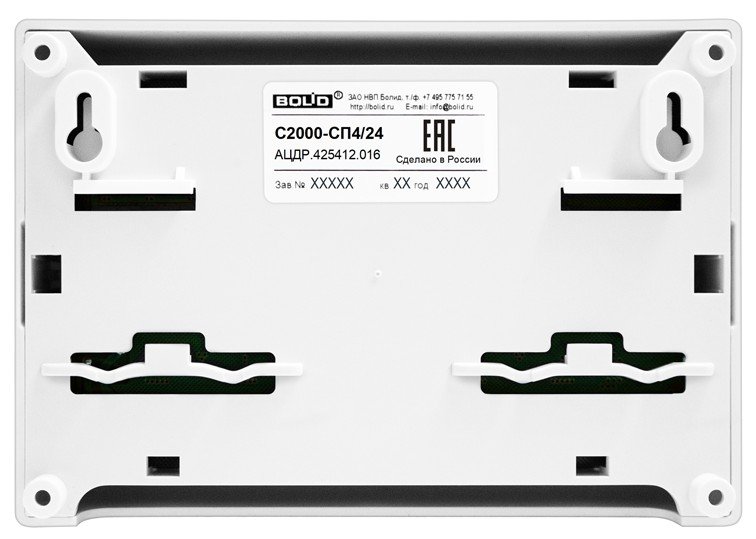

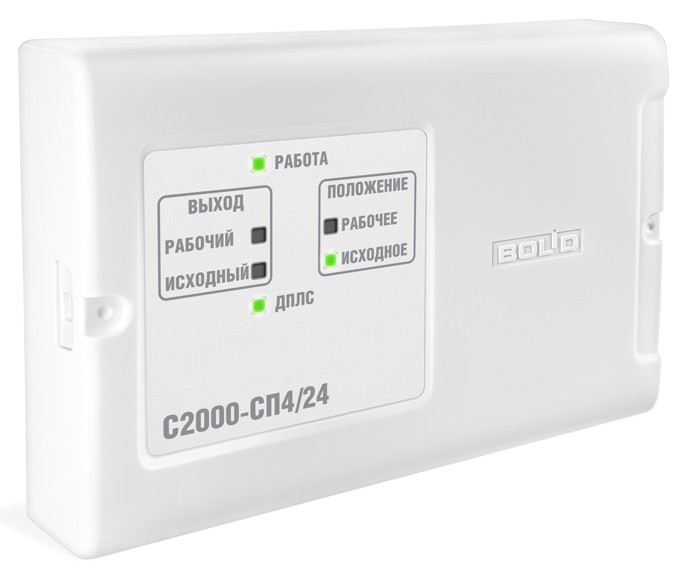

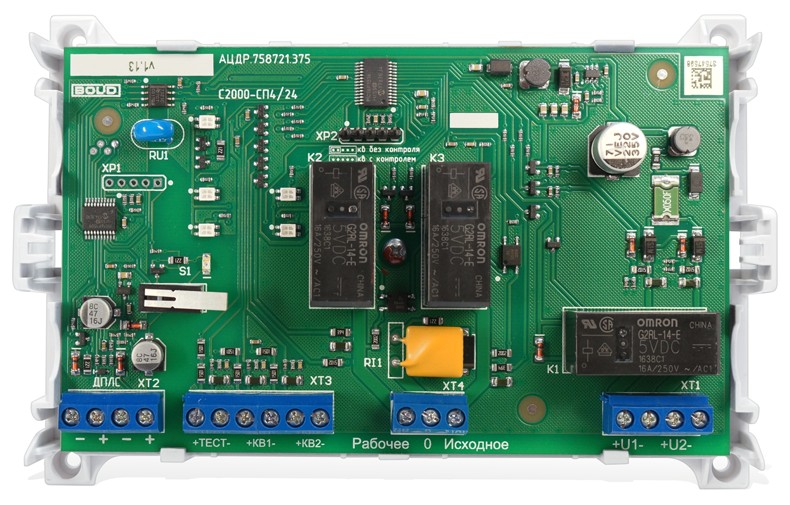

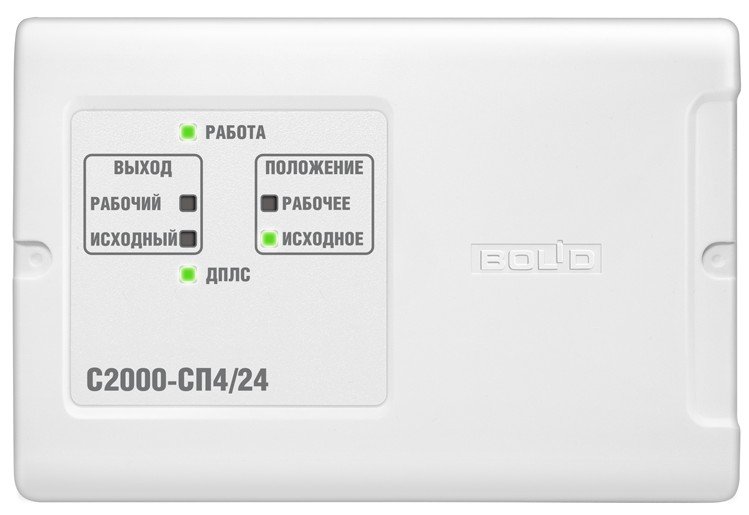

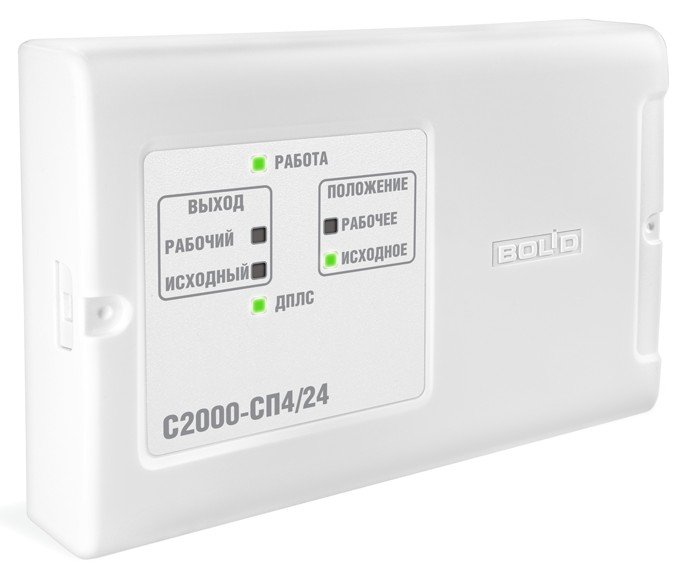

С2000-СП4/24
Блок сигнально-пусковой адресный
- Описание и характеристики
- Вопросы
- Видеоматериалы 1
Описание и характеристики
Характеристики
Количество выходов 2 | Максимальное коммутируемое напряжение, В 10.2…28.4 |
Максимальный коммутируемый ток, А 3 | Максимальная коммутируемая мощность, ВА 72 |
Ток потребления, не более, мА 200 | Контролируемых сигнальных шлейфов 3 |
Степень защиты IP20 | Диапазон рабочих температур, °С -30…+55 |
Габаритные размеры мм 156х107х39 |
Назначение изделия
Блок сигнально-пусковой адресный предназначен для работы в составе комплексов технических средств пожарной автоматики, работающих в составе ИСО "Орион". Назначение блока – управление и контроль одного исполнительного устройства: воздушного клапана с электрическим приводом, входящего в состав систем пожаротушения.
Особенности
- С2000-СП4/24 для рабочего напряжения от 12 до 24 Вольт (переменного или постоянного тока)
- Управление двумя реле через контроллер «С2000-КДЛ» от пульта «С2000»/«С2000М» или АРМ «Орион»/«Орион Про»
- Программируемая логика управления реле.
- Контроль исправности цепей подключения исполнительных устройств (отдельно на ОБРЫВ и КОРОТКОЕ ЗАМЫКАНИЕ)
- Гальваническая развязка управляемых выходов от ДПЛС
- Получение сигналов от 2-х концевых выключателей состояния привода
- Возможно подключение внешней кнопки функционального теста
- Контроль вскрытия корпуса
- Световая индикация состояния прибора и выходов
- До 25 блоков к «С2000-КДЛ»
Документация
Руководство по эксплуатации824.6 КБ
Руководство по установке542.01 КБ
Фото товара33.24 КБ
Фото товара55.25 КБ
Фото товара130.14 КБ
