С2000-СП2 исп.02
Блок сигнально-пусковой адресный
- Описание и характеристики

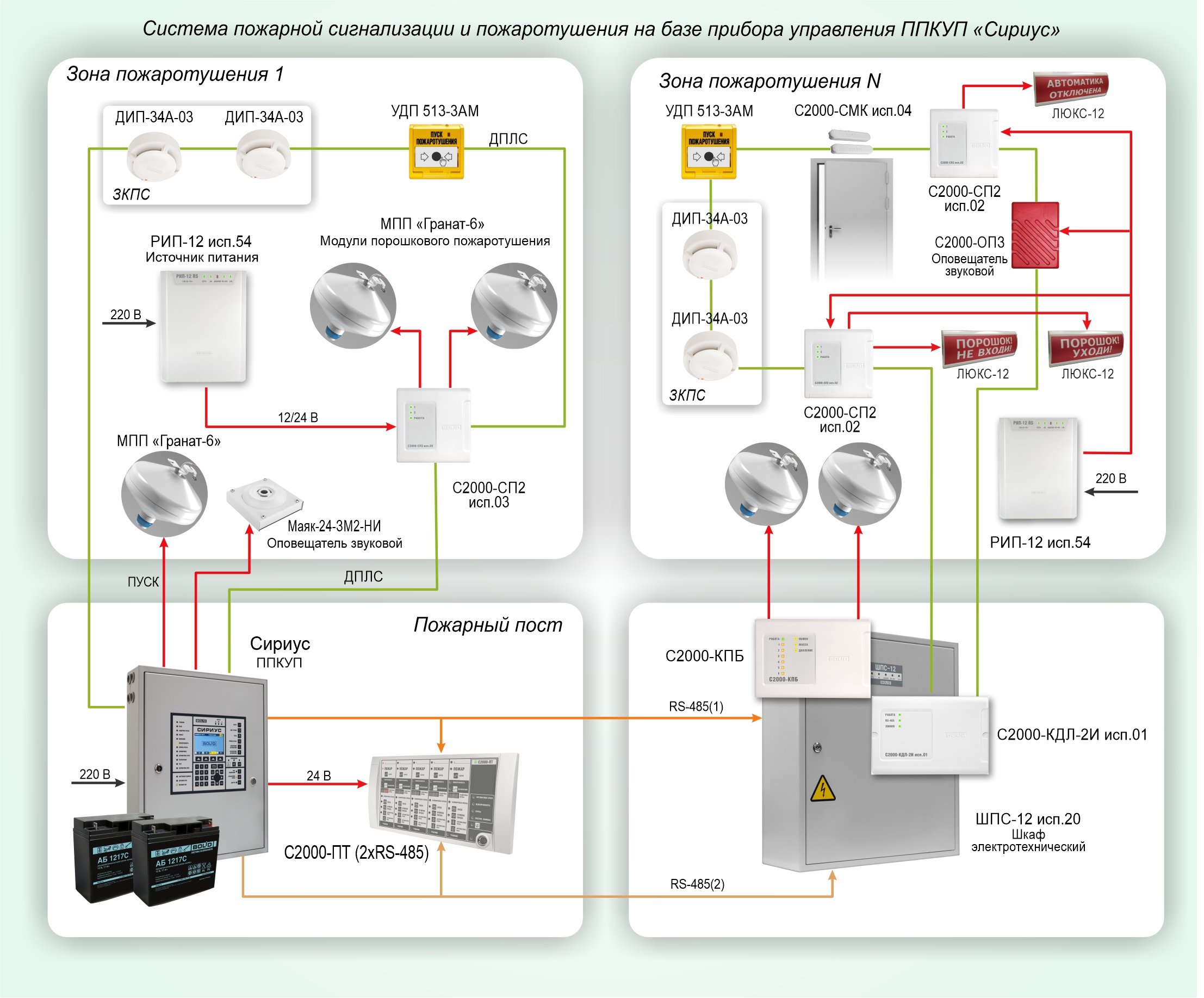

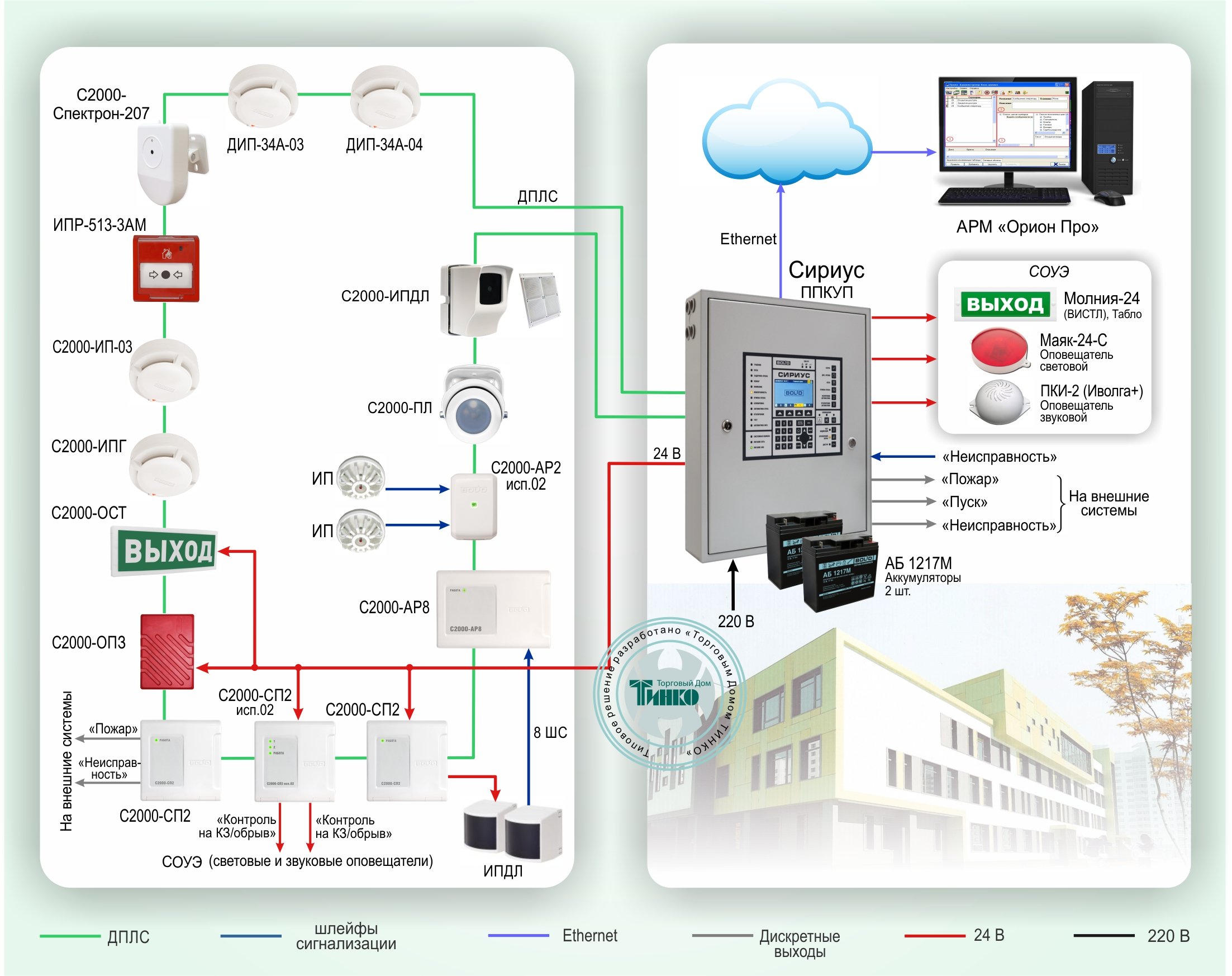

- Типовые решения 2
- Вопросы
- Видеоматериалы 2
Описание и характеристики
Характеристики
Контролируемые выходы 2 | Максимально допустимые напряжение и ток, коммутируемые контактами реле, В/А 24/3 |
Максимальный ток контроля исправности цепей, мА 1.5 | Напряжение питания, B: |
- от внешнего источника питания 10.2…28.4 | - по двухпроводной линии связи 8…12 |
Ток потребления, мА: | - исполнительной части 60 |
- приёмо-передающей части 1 | Степень защиты IP40 |
Диапазон рабочих температур, °С -30…+55 | Габаритные размеры мм 102х107х39 |
Назначение изделия
Предназначен для работы в составе систем охранно-пожарной сигнализации, оповещения и управления эвакуацией, пожарной автоматики, а также в системах контроля доступа и видеоконтроля. Применяется с контроллером «С2000-КДЛ».
Особенности
- питание приемно-передающей части от двухпроводной линии связи;
- питание исполнительной части от источника постоянного напряжения 12...24 В;
- гальваническая развязка управляемых выходов от ДПЛС;
- независимое управление двумя реле через контроллер "С2000-КДЛ" или "С2000-КДЛ-2И" от пульта "С2000"/"С2000М" или АРМ "Орион Про";
- программируемая логика управления реле позволяет управлять различными исполнительными устройствами (световые и звуковые оповещатели, электромагнитные замки, видеокамеры и др.);
- контроль исправности цепей подключения исполнительных устройств (отдельно на ОБРЫВ и КОРОТКОЕ ЗАМЫКАНИЕ);
- защита от несанкционированного включения исполнительных устройств при неисправностях блока (например, при неправильном подключении или отказе электронных компонентов);
- контроль вскрытия корпуса;
- световая индикация состояния каждого выхода;
- до 64 блоков к "С2000-КДЛ" и "С2000-КДЛ-2И".
Документация
Руководство по эксплуатации646.53 КБ
Руководство по установке1.75 МБ

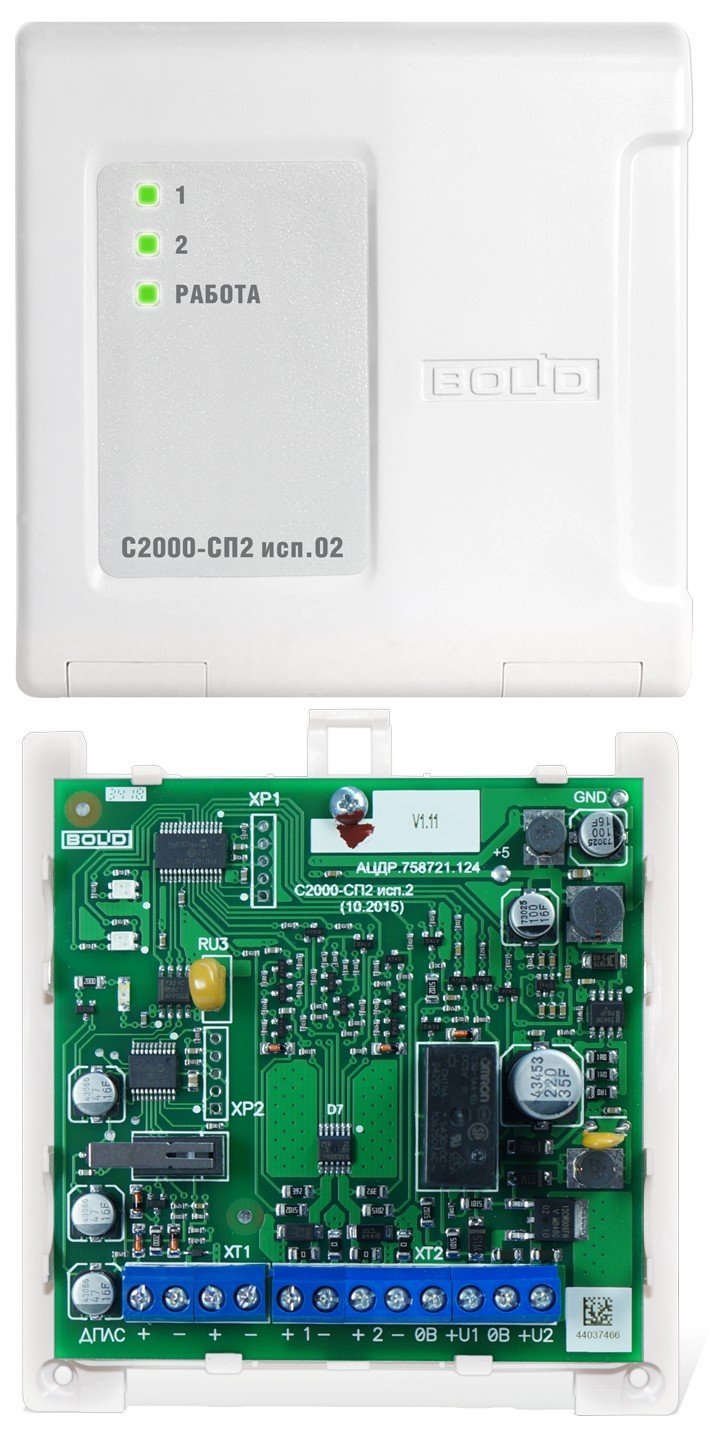

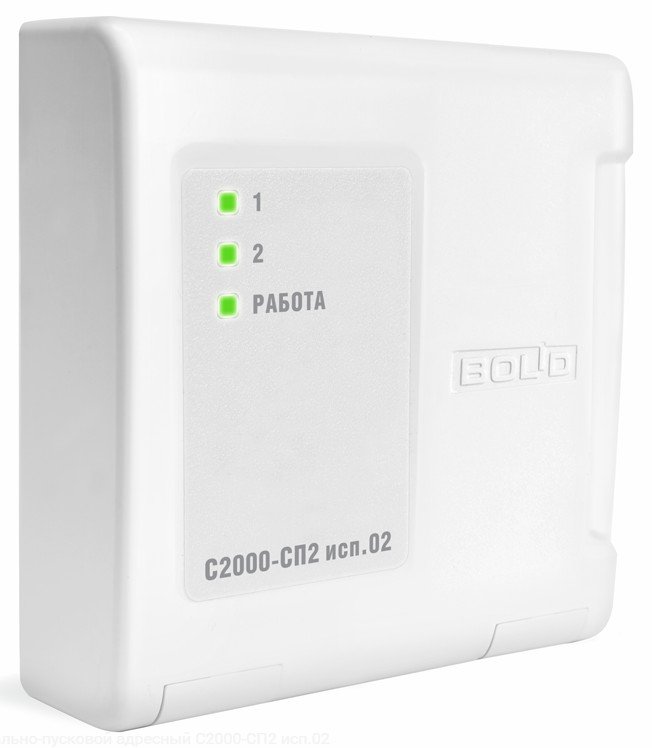

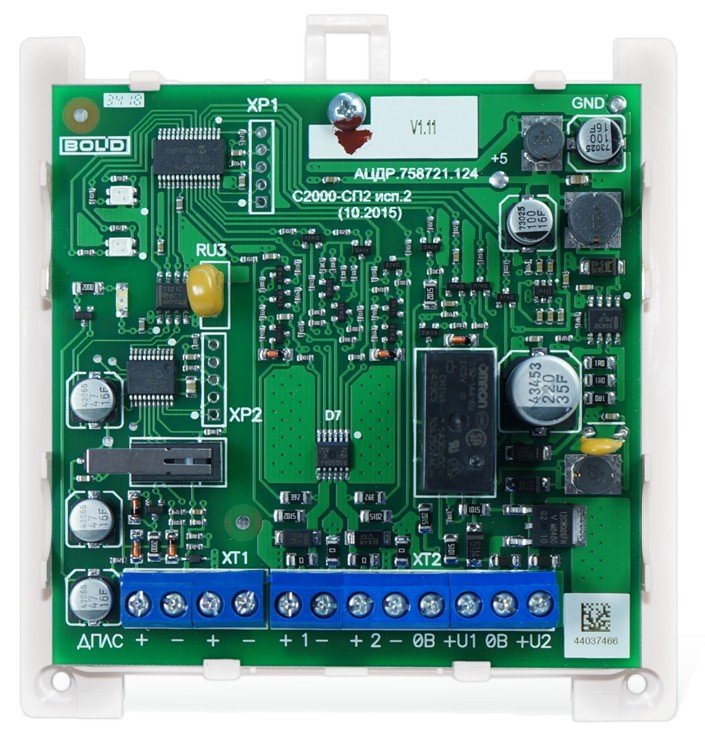

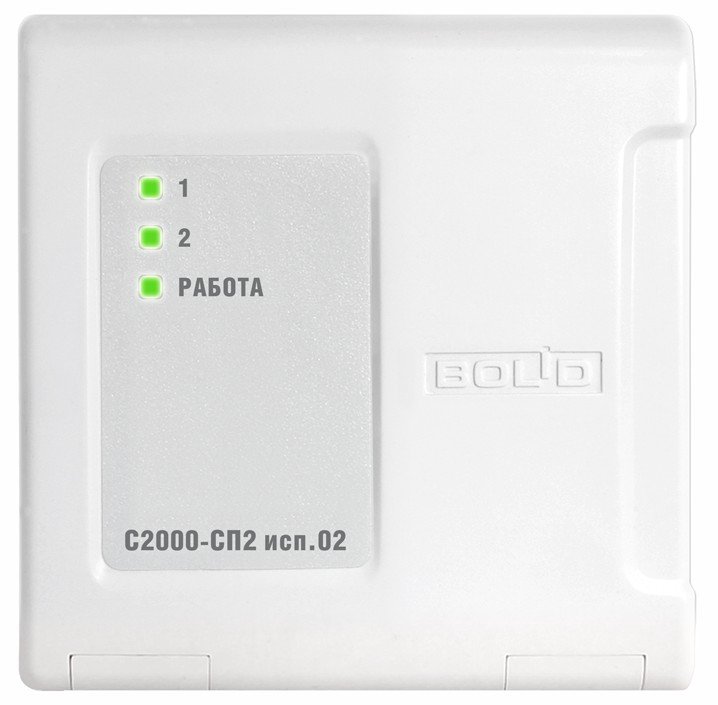

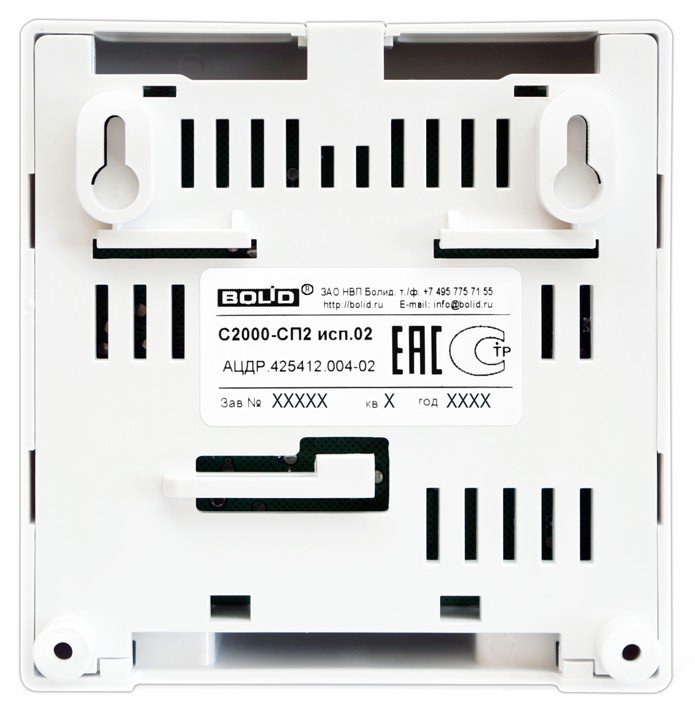

Фото товара35.73 КБ
Фото товара66.96 КБ
Фото товара148.37 КБ
