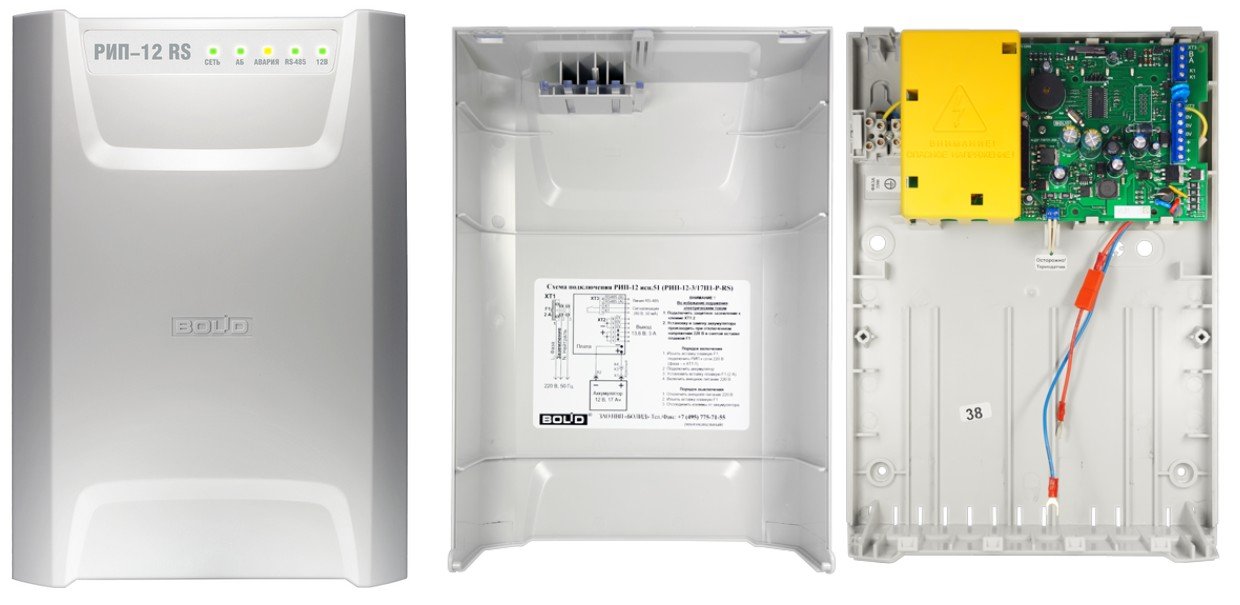

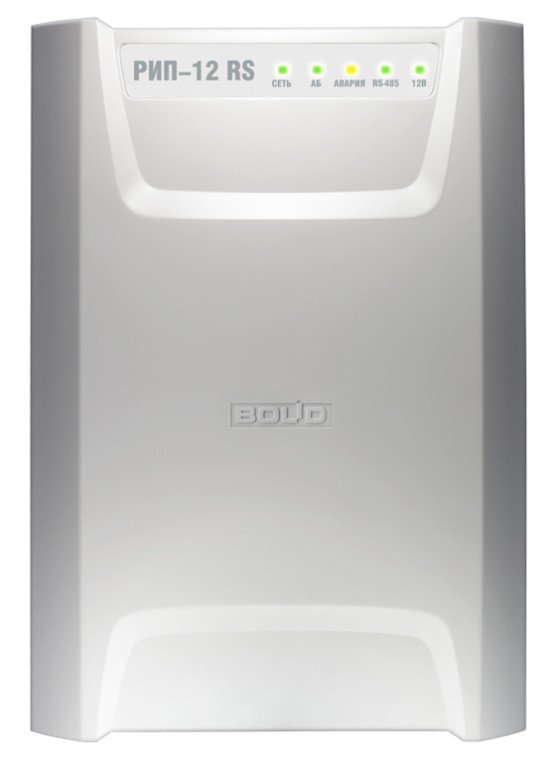

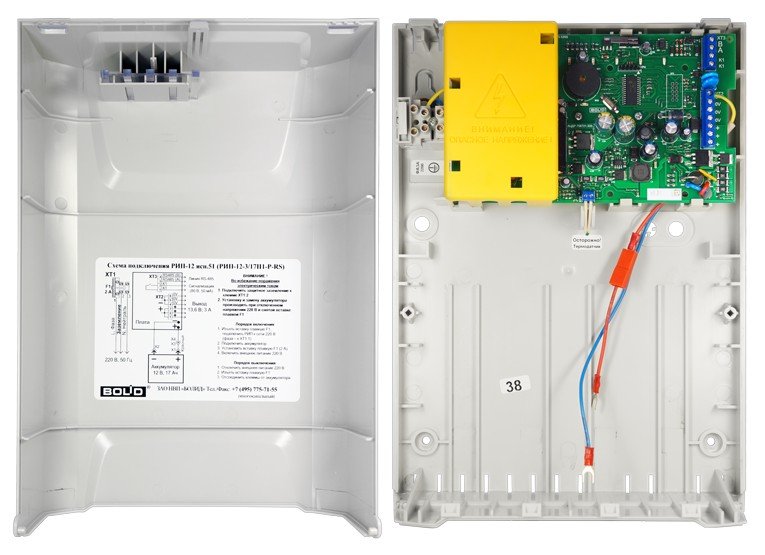

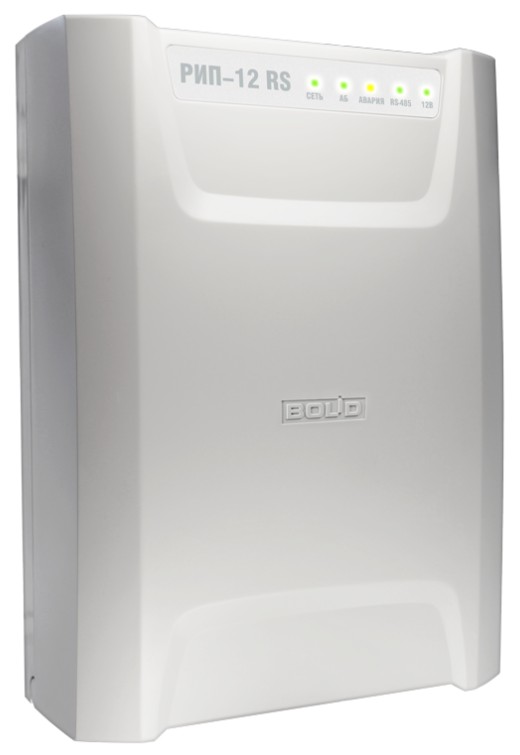

РИП-12 исп. 51 (РИП-12-3/17П1-Р-RS)

РИП-12 исп. 51 (РИП-12-3/17П1-Р-RS) / Источник питания резервированный

Источник питания резервированный

Код: 232298 Производитель: Болид
  • 4 651,05 /шт
    Розничная цена
  • 4 293,28 /шт
    Оптовая цена
В наличии(подробнее)
Краткое описание:Резервированный источник питания, входное напряжение 150...250 В, выходное напряжение 13...14,2 В, номинальный ток нагрузки 3 А, максимальный ток нагрузки 4 А (до 10 минут), под аккумулятор 12 В 17 Ач, световая и звуковая индикация режимов работы, интерфейс RS-485 ИСО "ОРИОН", емкость буфера событий - 29 событий, программируемый оптоэлектронный выход, защита от короткого замыкания, защита аккумулятора от глубокого разряда, степень защиты оболочки IP30, диапазон рабочих температур -10...+40°С, габаритные размеры 230х320х110 мм
Описание товара

Назначение изделия

Предназначен для работы в составе ИСО «Орион» для питания извещателей, приборов ОПС, СКУД и пожарной автоматики. Соответствует Техническому регламенту и сертифицирован по ГОСТ Р 53325-2009.
Компактный корпус из пластика, не поддерживающего горение.
В ИСО «Орион» РИП-12-3-/17П1-Р-RS взаимодействует с пультом С2000M или АРМ «Орион Про», передает данные и получает команды управления по интерфейсу RS-485.

Особенности

* - Передача событий на пульт "С2000М" или АРМ "Орион Про":
- "Авария сети" (сетевое напряжение питания ниже 150 В или выше 250 В)
- "Перегрузка источника питания" (выходной ток РИП более 3,5 А)
- "Неисправность ЗУ" (ЗУ не обеспечивает напряжение и ток для заряда батареи (АБ) в заданных пределах)
- "Неисправность источника питания" (при выходном напряжении ниже 10 В или выше 14,5 В)
- "Неисправность батареи" (напряжение (АБ) ниже нормы, либо её внутреннее сопротивление выше предельно допустимого)
- "Тревога взлома" (корпус РИП открыт)
- "Отключение выходного напряжения"
*- Измерение и передача данных по запросу от "С2000М" или АРМ "Орион Про":
- напряжения в сети
- напряжения на АБ
- напряжения на выходе
- тока нагрузки
* - Расширенный диапазон входного напряжения сети
* - Защита с автоматическим восстановлением работоспособности от:
- превышения выходного напряжения
- перегрузок по выходу
- "переполюсовки" АБ
- замыкания клемм подключения АБ
* - Интеллектуальный контроль аккумуляторной батареи и управление ее зарядом:
- автоматическая проверка состояния АБ тестовой нагрузкой
- измерение емкости АБ
- расчет времени работы в резервном режиме с учетом реального тока нагрузки
- программируемый таймер-счетчик времени наработки АБ
- отключение АБ при ее разряде и превышении допустимого напряжения
- автоматическая регулировка напряжения заряда АБ в зависимости от температуры внутри корпуса
- контроль тока и напряжения зарядного устройства (ЗУ)
* - Световая индикация и звуковая сигнализация:
- наличие сетевого напряжения в сети
- выход сетевого напряжения за пределы нормы (менее 150 В или более 250 В)
- наличие или нарушение связи по интерфейсу RS-485
- короткое замыкание или перегрузка по выходу
- заряд АБ
- необходимость замены АБ или проведения технического обслуживания
- отключение АБ при её разряде
- неисправность ЗУ
- отключение выхода РИП в аварийных ситуациях
* - Энергонезависимый буфер событий
* - Релейный выход для сигнала "Неисправность"
* - Конфигурирование параметров РИП: изменение сетевого адреса, времени задержек передачи событий, времени управления реле с помощью программы UPROG

Технические характеристики
  • Тип устройства Источник вторичного электропитания резервированный
  • Световая индикация "Наличие сети"; "Состояние АКБ";"АВАРИЯ";"RS-485";"Нагрузка"
  • Диагностические выходы тип "СК": "АВАРИЯ"; RS-485
  • Напряжение питания, B:
  • - от сети переменного тока 150…250
  • Потребляемая мощность:
  • - от сети переменного тока 120 ВА
  • Потребляемый ток:
  • - при питании от сети переменного тока, А 0.7
  • - при питании от резервного источника питания, А 0.04
  • Выходное напряжение, В:
  • - при питании от сети переменного тока 13…14.2
  • - при питании от аккумуляторной батареи 9.5…13.5
  • Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более 120
  • Выходной ток, А:
  • - номинальный при наличии основного питания 3
  • - максимальный при наличии основного питания 4
  • Тип используемого аккумулятора 12В 17 Ач
  • Количество аккумуляторов, шт 1
  • Защита от короткого замыкания Есть
  • Защита аккумулятора от глубокого разряда Есть
  • Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В 9.6…10.8
  • Степень защиты IP30
  • Диапазон рабочих температур, °С -10…+40
  • Габаритные размеры, мм 230х320х110
Тип устройства Источник вторичного электропитания резервированный
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более 120
Световая индикация "Наличие сети"; "Состояние АКБ";"АВАРИЯ";"RS-485";"Нагрузка"
Выходной ток, А:
Диагностические выходы тип "СК": "АВАРИЯ"; RS-485
- номинальный при наличии основного питания 3
Напряжение питания, B:
- максимальный при наличии основного питания 4
- от сети переменного тока 150…250
Тип используемого аккумулятора 12В 17 Ач
Потребляемая мощность:
Количество аккумуляторов, шт 1
- от сети переменного тока 120 ВА
Защита от короткого замыкания Есть
Потребляемый ток:
Защита аккумулятора от глубокого разряда Есть
- при питании от сети переменного тока, А 0.7
Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В 9.6…10.8
- при питании от резервного источника питания, А 0.04
Степень защиты IP30
Выходное напряжение, В:
Диапазон рабочих температур, °С -10…+40
- при питании от сети переменного тока 13…14.2
Габаритные размеры, мм 230х320х110
- при питании от аккумуляторной батареи 9.5…13.5
