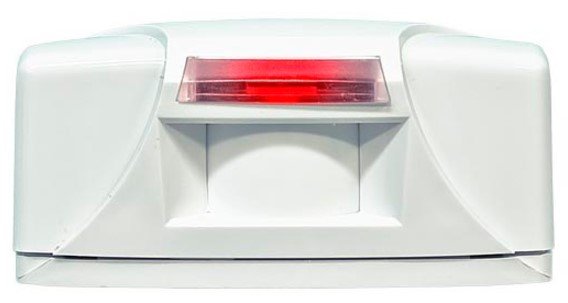

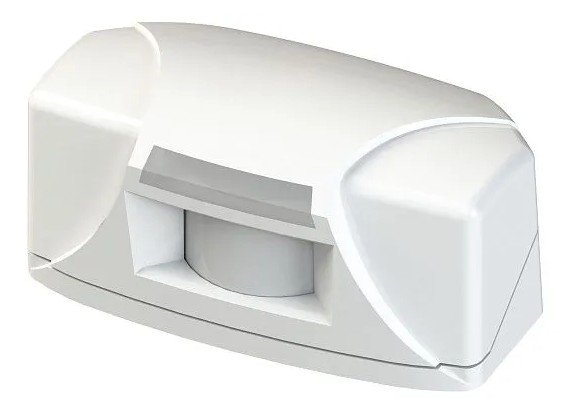

Извещатель охранный поверхностный оптико-электронный
Назначение изделия
Предназначен для обнаружения проникновения в охраняемое пространство закрытого помещения через дверные и оконные проёмы.
Особенности
- Чувствительный элемент - двухплощадный пироприемник
- Сплошная зона обнаружения типа "занавес" с углом 90°
- Микропроцессорная обработка сигнала
- Температурная компенсация обнаружительной способности
- Высота установки до 5 м
- Возможность отключения светодиодной индикации
- Основание корпуса имеет четыре плоскости для крепления. Это обеспечивает возможность установки извещателя как стандартным способом (над охраняемым проемом), так и непосредственно в проеме (в углах оконных рам, дверных коробок и т. п.)
- Рассчитан на подключение к источнику питания постоянного тока с выходным напряжением (10...15 В)
- Извещатель "Фотон-Ш2" выдает тревожное извещение размыканием шлейфа сигнализации контактами исполнительного реле
|
Чувствительный элемент 2-х площадной PIR элемент |
- коммутируемое напряжение, В 72 |
|
Регулировка чувствительности есть |
- коммутируемый ток, А 0.03 |
|
Время разогрева, сек 60 |
- тампер есть |
|
Параметры ИК канала: |
Напряжение питания, B: |
|
- тип зоны обнаружения штора |
- постоянного тока 10…15 |
|
- дальность, м 5 |
Ток потребления, мА: |
|
- ширина, м 10 |
- при напряжении питания 12 В 10 |
|
- угол обзора, град 90 |
Степень защиты IP41 |
|
- рекомендуемая высота установки, м 5 |
Диапазон рабочих температур, °С -30…+50 |
|
Параметры тревожного выхода: |
Габаритные размеры, мм 80х47х40 |
|
- тип контактов нормально-замкнутые |
Масса, не более, кг 0.112 |
|
- длительность тревожного извещения, сек 3 |
Чувствительный элемент
2-х площадной PIR элемент
Регулировка чувствительности
есть
Время разогрева, сек
60
Параметры ИК канала:
- тип зоны обнаружения
штора
- дальность, м
5
- ширина, м
10
- угол обзора, град
90
- рекомендуемая высота установки, м
5
Параметры тревожного выхода:
- тип контактов
нормально-замкнутые
- длительность тревожного извещения, сек
3
- коммутируемое напряжение, В
72
- коммутируемый ток, А
0.03
- тампер
есть
Напряжение питания, B:
- постоянного тока
10…15
Ток потребления, мА:
- при напряжении питания 12 В
10
Степень защиты
IP41
Диапазон рабочих температур, °С
-30…+50
Габаритные размеры, мм
80х47х40
Масса, не более, кг
0.112
