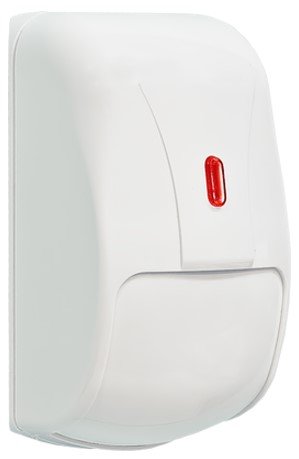

Фотон-12Б (ИО 309-17/3)
Извещатель охранный поверхностный оптико-электронный
- Описание и характеристики
- Вопросы
- Видеоматериалы 6
Описание и характеристики
Характеристики
Чувствительный элемент 2-х площадной PIR элемент | Параметры ИК канала: |
- тип зоны обнаружения штора | - дальность, м 15 |
- ширина, м 2 | - угол обзора, град 5 |
- рекомендуемая высота установки, м 2…3 | Параметры тревожного выхода: |
- тип контактов нормально-замкнутые | - длительность тревожного извещения, сек не менее 2 |
- коммутируемое напряжение, В 72 | - коммутируемый ток, А 0.03 |
- тампер есть | Напряжение питания, B: |
- постоянного тока 10…15 | Ток потребления, мА: |
- при напряжении питания 12 В 15 | Степень защиты IP41 |
Диапазон рабочих температур, °С -30…+50 | Габаритные размеры мм 92х57х48 |
Масса, не более, кг 0.08 |
Назначение изделия
Извещатель охранный «Фотон-12Б» предназначен для обнаружения проникновения нарушителя в охраняемое помещение (пересечения охраняемой зоны) через дверные и оконные проемы с последующим формированием извещения о тревоге размыканием исполнительного реле; для использования в составе систем охранной сигнализации и установки в закрытых помещениях.
Комлектация
Кронштейн, шуруп 1-3х20.016 (2 шт.)
Документация
Руководство по эксплуатации416.67 КБ
Этикетка107.03 КБ
Информация от производителя3.23 МБ
Схема подключения12.66 КБ
