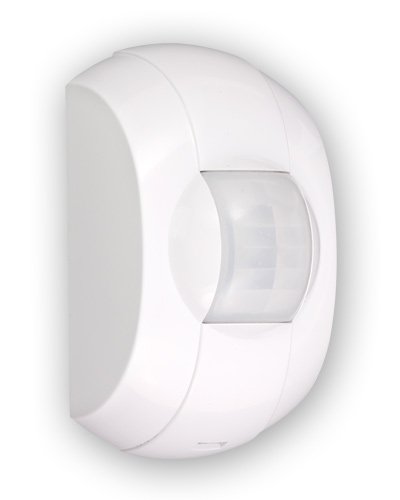

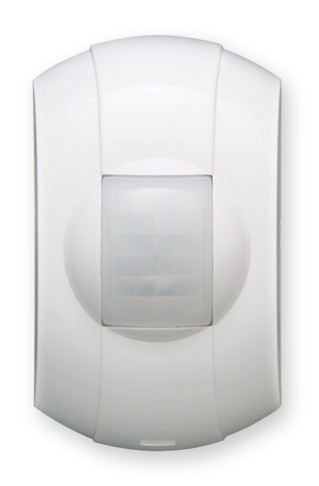

Извещатель охранный поверхностный оптико-электронный
Назначение изделия
Предназначен для обнаружения проникновения в охраняемое пространство закрытого помещения и формирования извещения о тревоге; для работы в системе охранной сигнализации.
Дополнительная информация
Принцип действия извещателя основан на регистрации изменений теплового фона помещения, возникающих при пересечении человеком чувствительных зон. Чувствительные зоны извещателя формируются линзой Френеля и двухплощадочным пироэлектрическим приемником излучения. Электрический сигнал с пироэлектрического приемника поступает на электронную схему извещателя, которая в соответствии с алгоритмом работы извещателя производит формирование извещения «Тревога» размыканием выходной цепи оптоэлектронного реле.
|
Чувствительный элемент 2-х площадной PIR элемент |
- длительность тревожного извещения, сек 4 |
|
Регулировка чувствительности есть |
- коммутируемое напряжение, В 100 |
|
Время разогрева, сек 60 |
- коммутируемый ток, А 0.08 |
|
Параметры ИК канала: |
- тампер есть |
|
- тип зоны обнаружения штора |
Напряжение питания, B: |
|
- дальность, м 5 |
- постоянного тока 8…15 |
|
- ширина, м 2.5 |
Ток потребления, мА: |
|
- угол обзора, град 30 |
- при напряжении питания 12 В 18 |
|
- рекомендуемая высота установки, м 5 |
Степень защиты IP41 |
|
- диапазон обнаруживаемых скоростей перемещения, м/с 0.3…3 |
Диапазон рабочих температур, °С -20…+50 |
|
Параметры тревожного выхода: |
Габаритные размеры, мм 62х37х27 |
|
- тип контактов нормально-замкнутые |
Масса, не более, кг 0.03 |
Чувствительный элемент
2-х площадной PIR элемент
Регулировка чувствительности
есть
Время разогрева, сек
60

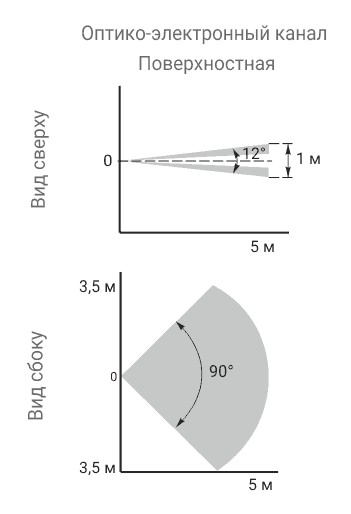

Параметры ИК канала:
- тип зоны обнаружения
штора
- дальность, м
5
- ширина, м
2.5
- угол обзора, град
30
- рекомендуемая высота установки, м
5
- диапазон обнаруживаемых скоростей перемещения, м/с
0.3…3
Параметры тревожного выхода:
- тип контактов
нормально-замкнутые
- длительность тревожного извещения, сек
4
- коммутируемое напряжение, В
100
- коммутируемый ток, А
0.08
- тампер
есть
Напряжение питания, B:
- постоянного тока
8…15
Ток потребления, мА:
- при напряжении питания 12 В
18
Степень защиты
IP41
Диапазон рабочих температур, °С
-20…+50
Габаритные размеры, мм
62х37х27
Масса, не более, кг
0.03
