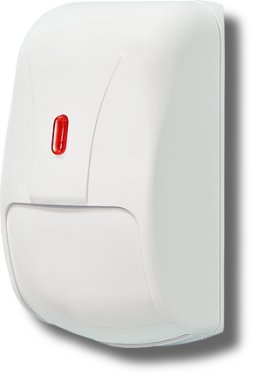

Извещатель охранный объемный оптико-электронный
Назначение изделия
Извещатель охранный «Фотон-20» предназначен для обнаружения проникновения в охраняемое пространство закрытого помещения и формирования сигнала тревоги путем размыкания контактов реле; для использования в системах охранной сигнализации.
Особенности
- Чувствительный элемент — двухплощадный пироприемник
- Температурная компенсация обнаружительной способности
- Объемная зона обнаружения с высокой плотностью заполнения обеспечивает высокую вероятность обнаружения нарушителя
- Защита от проникновения насекомых к пироприемнику
- Микропроцессорная обработка сигнала
- Выбор режимов тестирования, дальности, запоминания тревоги и светодиодной индикации
- Режим самотестирования
- Рассчитан на подключение к источнику питания постоянного тока с выходным напряжением (10...15) В
- Кронштейн для изменения положения зоны обнаружения в пространстве
Комплектация
Кронштейн
Дополнительная информация
• Извещатель при вскрытии выдает извещение о несанкционированном доступе путем размыкания контактов микропереключателя «Доступ».
• Извещатель устойчив к воздействию внешних засветок и радиопомех.
• Извещатель устойчив к помехам от мелких животных: мышей, крыс, птиц, находящихся в клетках, при расстоянии до них не менее 2,5 м.
|
Чувствительный элемент 2-х площадной PIR элемент |
- длительность тревожного извещения, сек не менее 2 |
|
Регулировка чувствительности есть |
- коммутируемое напряжение, В 72 |
|
Время разогрева, сек 60 |
- коммутируемый ток, А 0.03 |
|
Параметры ИК канала: |
- тампер есть |
|
- тип зоны обнаружения объемная |
Напряжение питания, B: |
|
- дальность, м 15 |
- постоянного тока 10…15 |
|
- ширина, м 14 |
Ток потребления, мА: |
|
- угол обзора, град 90 |
- при напряжении питания 12 В 15 |
|
- рекомендуемая высота установки, м 2.3 |
Степень защиты IP41 |
|
- наличие антисаботажной зоны есть |
Диапазон рабочих температур, °С -30…+50 |
|
Параметры тревожного выхода: |
Габаритные размеры, мм 92х57х48 |
|
- тип контактов нормально-замкнутые |
Масса, не более, кг 0.08 |
Чувствительный элемент
2-х площадной PIR элемент
Регулировка чувствительности
есть
Время разогрева, сек
60
Параметры ИК канала:
- тип зоны обнаружения
объемная
- дальность, м
15
- ширина, м
14
- угол обзора, град
90
- рекомендуемая высота установки, м
2.3
- наличие антисаботажной зоны
есть
Параметры тревожного выхода:
- тип контактов
нормально-замкнутые
- длительность тревожного извещения, сек
не менее 2
- коммутируемое напряжение, В
72
- коммутируемый ток, А
0.03
- тампер
есть
Напряжение питания, B:
- постоянного тока
10…15
Ток потребления, мА:
- при напряжении питания 12 В
15
Степень защиты
IP41
Диапазон рабочих температур, °С
-30…+50
Габаритные размеры, мм
92х57х48
Масса, не более, кг
0.08
