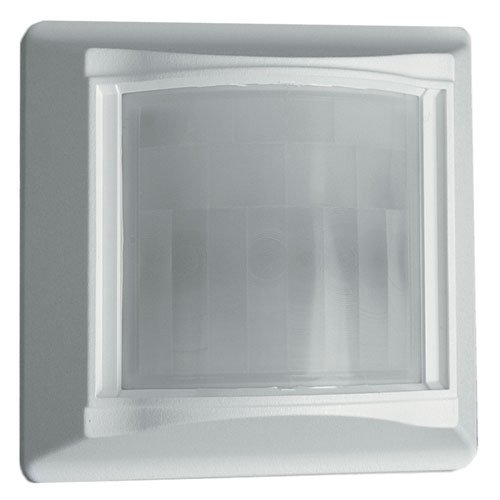

Извещатель охранный объемный оптико-электронный
Назначение изделия
Предназначен для защиты различных объектов, а также квартир и личного имущества. При прохождении человека через зону обнаружения, извещатель формирует тревожное извещение путем размыкания контактов выходного реле.
Особенности
В извещателе предусмотрен световой индикатор красного цвета для контроля работоспособности. Удаление перемычки ИНДИКАТОР ВКЛ/ОТКЛ позволяет отключить световой индикатор.
Комплектация
Кронштейн, шуруп 1-3х20.016 (2 шт.), винт м3
|
Чувствительный элемент 2-х площадной PIR элемент |
- коммутируемое напряжение, В 72 |
|
Время разогрева, сек 30 |
- коммутируемый ток, А 0.03 |
|
Параметры ИК канала: |
Напряжение питания, B: |
|
- тип зоны обнаружения объемная |
- постоянного тока 10…15 |
|
- дальность, м 12 |
Ток потребления, мА: |
|
- угол обзора, град 90 |
- при напряжении питания 12 В 20 |
|
- рекомендуемая высота установки, м 3 |
Степень защиты IP41 |
|
- диапазон обнаруживаемых скоростей перемещения, м/с 0.3…3 |
Диапазон рабочих температур, °С -30…+50 |
|
Параметры тревожного выхода: |
Габаритные размеры, мм 107х107х64 |
|
- тип контактов нормально-замкнутые |
Масса, не более, кг 0.25 |
|
- длительность тревожного извещения, сек не менее 2 |
Чувствительный элемент
2-х площадной PIR элемент
Время разогрева, сек
30
Параметры ИК канала:
- тип зоны обнаружения
объемная
- дальность, м
12
- угол обзора, град
90
- рекомендуемая высота установки, м
3
- диапазон обнаруживаемых скоростей перемещения, м/с
0.3…3
Параметры тревожного выхода:
- тип контактов
нормально-замкнутые
- длительность тревожного извещения, сек
не менее 2
- коммутируемое напряжение, В
72
- коммутируемый ток, А
0.03
Напряжение питания, B:
- постоянного тока
10…15
Ток потребления, мА:
- при напряжении питания 12 В
20
Степень защиты
IP41
Диапазон рабочих температур, °С
-30…+50
Габаритные размеры, мм
107х107х64
Масса, не более, кг
0.25
