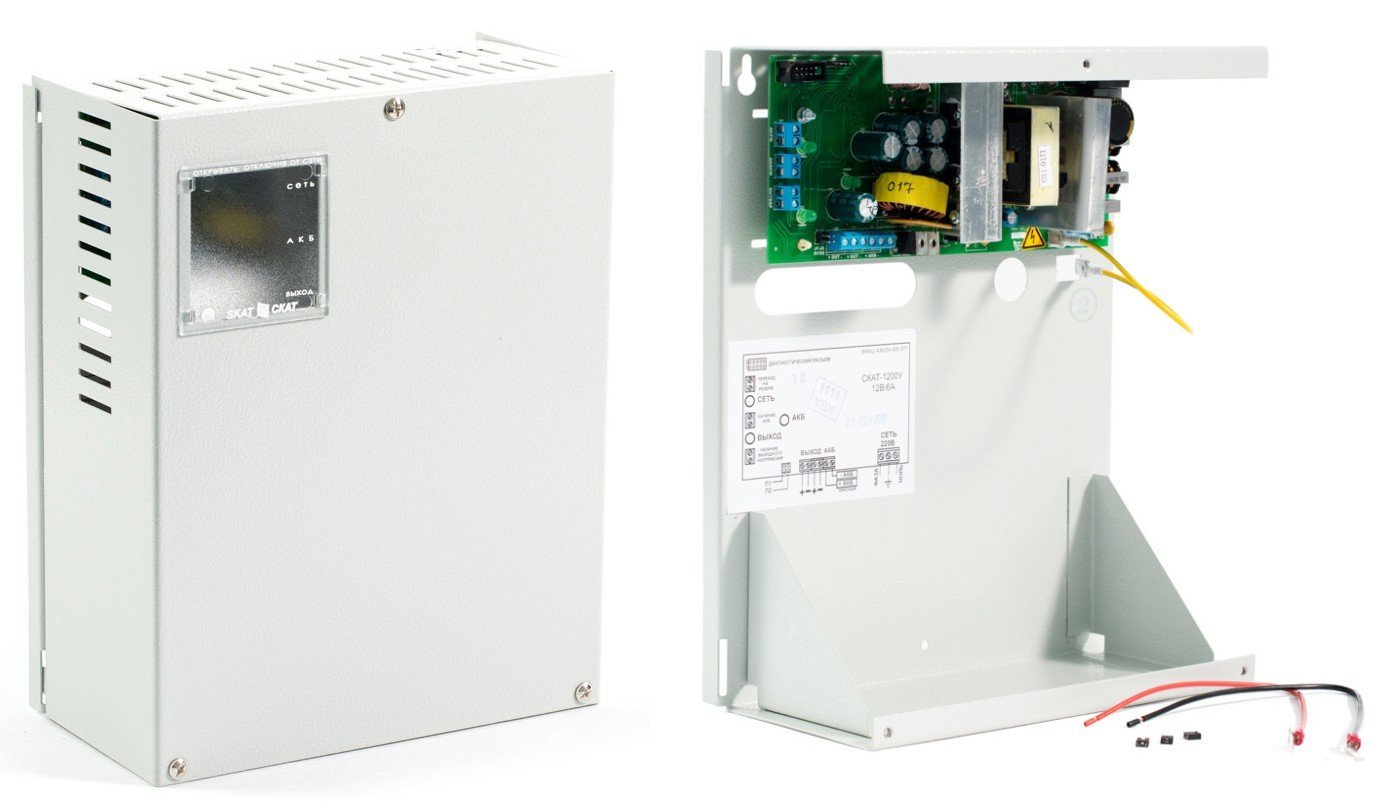

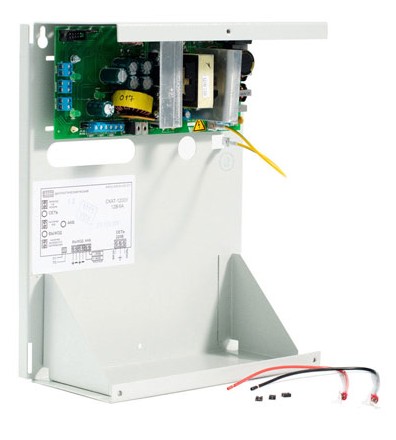

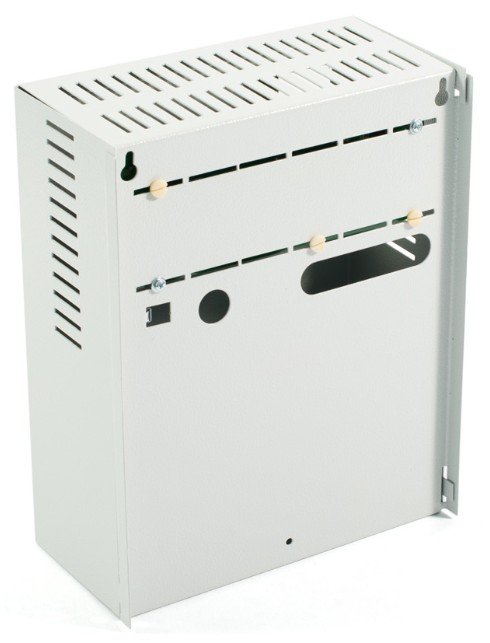

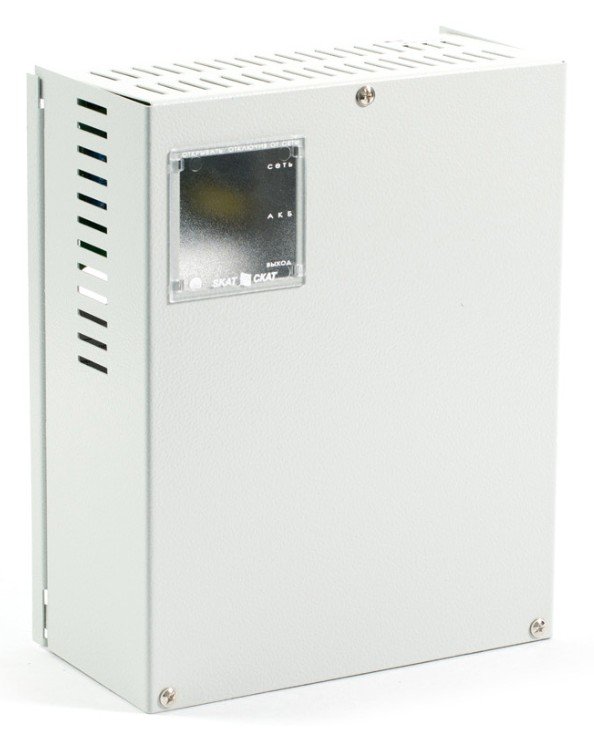

СКАТ 1200У / Источник вторичного электропитания резервированный

Источник вторичного электропитания резервированный

Код: 008084
Производитель: Бастион
Артикул производителя: 95
7 370,00 /шт
Розничная цена
7 370,00 /шт
Оптовая цена
7 370,00 /шт
7 370,00 /шт
Краткое описание: Резервированный источник питания, входное напряжение 170...242 В, выходное напряжение 13,2...13,95 В, номинальный ток нагрузки 5,5 А, максимальный ток нагрузки 6,5 А (до 5 сек), под аккумулятор 12 В 17 Ач, световая индикация режимов работы, диагностические выходы типа "сухой контакт", защита от короткого замыкания, защита аккумулятора от глубокого разряда, диапазон рабочих температур -10...+40°С, габаритные размеры 230х285х120 мм

Назначение изделия

Предназначен для гарантированного электроснабжения постоянным током технических средств охраны, сигнализации и связи.

Особенности

- световую индикацию наличия напряжения электрической сети;
- световую индикацию наличия выходного напряжения;
- световую индикацию наличия АКБ;
- световую сигнализацию (мигание индикатора АКБ 1 раз в секунду) о скором отключении выходного напряжения по разряду АКБ;
- световую сигнализацию (кратковременное включение индикатора АКБ 1 раз в 4 секунды) об отключении выходного напряжения в режиме «РЕЗЕРВ» по разряду АКБ;
- автоматический переход на резервное питание от аккумуляторной батареи при снижении напряжения электрической сети ниже допустимого уровня (п. 5 таблицы) или при отключении электрической сети, режим «Резерв»;
- оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «Основной»;
- двухступенчатую защиту АКБ от глубокого разряда (индикация разряженного состояния АКБ и последующее отключение нагрузки в резервном режиме;
- автоматическую защиту (отключение выхода на 1 минуту) от короткого замыкания или повышения выходного тока выше максимального значения;
- защиту от короткого замыкания клемм АКБ;
- защиту от переполюсовки клемм АКБ, при помощи самовосстанавливающегося предохранителя;
- возможность подключения к источнику Скат-1200У источников резервного питания Скат-1200Р5 или Скат-1200Р20, предназначенных для увеличения длительности работы Скат-1200У в режиме «Резерв» при отключении электрической сети. Количество подключаемых параллельно источников резервного питания не ограничено;
- режим «холодный запуск» позволяет восстановить работоспособность источника при подключении исправной и заряженной АКБ в отсутствии сети;
- автоматическое формирование и передачу во внешние цепи трех информационных сигналов в формате открытый коллектор («ОК»): об отсутствии выходного напряжения, об отсутствии напряжения сети и об отсутствии напряжения АКБ;
- возможность диагностики источника через диагностический разъем.

Комплектация

Вставка плавкая ВПБ6-11 3,0 А 250 В, вставка плавкая ВПБ6-13 5,0 А 250 В, вставка плавкая ВП2Б 6,3 А 250 В, дюбель с шурупом (3 шт.), втулка (3 шт.)

Тип устройства

Источник вторичного электропитания резервированный

- номинальный при наличии основного питания

5.5

Световая индикация

"Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка"

- максимальный при наличии основного питания

6.5

Диагностические выходы

тип "СК": “Переход на резерв"; “Наличие АКБ"; “Наличие выходного напряжения"

Тип используемого аккумулятора

12В 17 Ач

Напряжение питания, B:

Количество аккумуляторов, шт

1

- от сети переменного тока

170…242

Защита от короткого замыкания

Есть

Потребляемая мощность:

Защита аккумулятора от глубокого разряда

Есть

- от сети переменного тока

160 ВА

Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В

10.5…11

Выходное напряжение, В:

Ток заряда аккумуляторной батареи, А

1.0

- при питании от сети переменного тока

13.2…13.95

Степень защиты

IP20

- при питании от аккумуляторной батареи

10.5…12.5

Диапазон рабочих температур, °С

-10…+40

Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более

30

Габаритные размеры, мм

230х285х120

Выходной ток, А:

Тип устройства

Источник вторичного электропитания резервированный

Световая индикация

"Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка"

Диагностические выходы

тип "СК": “Переход на резерв"; “Наличие АКБ"; “Наличие выходного напряжения"

Напряжение питания, B:

- от сети переменного тока

170…242

Потребляемая мощность:

- от сети переменного тока

160 ВА

Выходное напряжение, В:

- при питании от сети переменного тока

13.2…13.95

- при питании от аккумуляторной батареи

10.5…12.5

Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более

30

Выходной ток, А:

- номинальный при наличии основного питания

5.5

- максимальный при наличии основного питания

6.5

Тип используемого аккумулятора

12В 17 Ач

Количество аккумуляторов, шт

1

Защита от короткого замыкания

Есть

Защита аккумулятора от глубокого разряда

Есть

Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В

10.5…11

Ток заряда аккумуляторной батареи, А

1.0

Степень защиты

IP20

Диапазон рабочих температур, °С

-10…+40

Габаритные размеры, мм

230х285х120

  • Руководство по эксплуатации

Технические характеристики оборудования, представленного в каталоге, носят сугубо информативный характер, могут быть изменены без уведомления и не заменяют консультацию специалиста.
