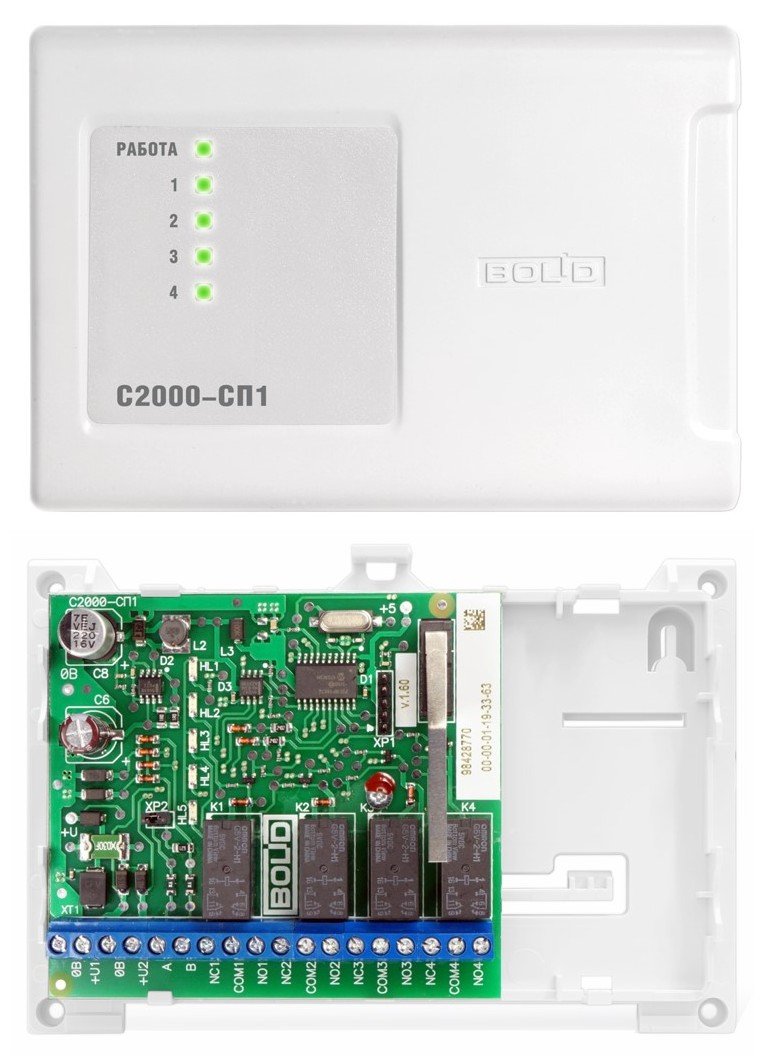

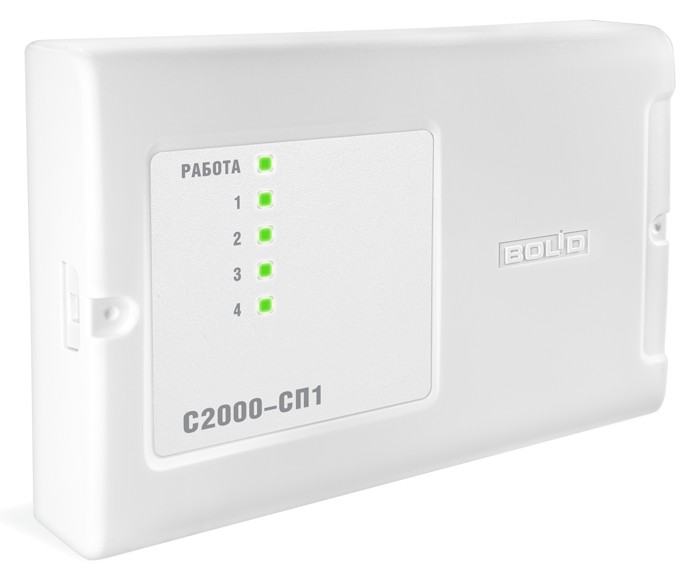

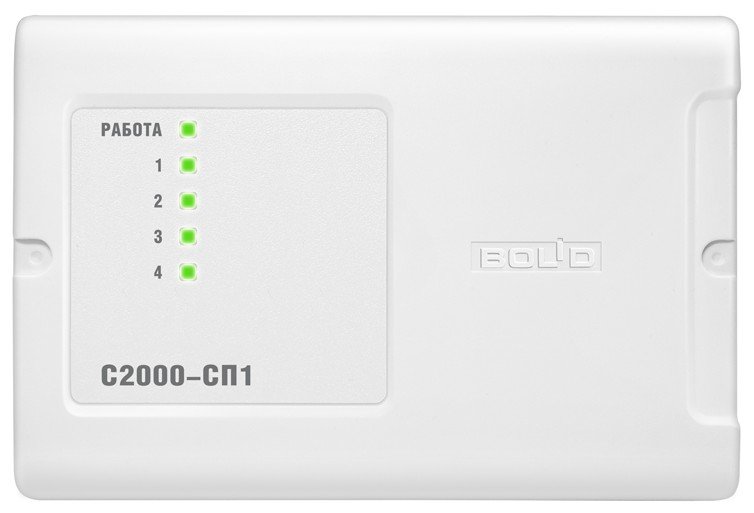

Блок сигнально-пусковой
Покажем товары из данной функциональной группы с необходимой настройкой фильтров
Назначение изделия
Блок предназначен для управления исполнительными устройствами (лампами, сиренами, электромагнитными замками и т.д.), выдачи тревожных извещений на пульт централизованного наблюдения (ПЦН) путем размыкания контактов реле, а также для осуществления взаимодействия с другими приборами и системами на релейном уровне.
Напряжение питания, B: |
Параметры релейных выходов: |
- от внешнего источника питания 10.2…28.4 |
- кол-во релейных выходов 4 |
Потребляемая мощность блока, Вт, не более 4 |
- тип релейных выходов НО/НЗ |
Ток потребления (без учета исполнительных устройств), мА, не более: |
- коммутируемое напряжение, В 100 |
- при напряжении питания 12 В (все реле включены), не более 140 |
- коммутируемый ток, А 2 |
- при напряжении питания 12 В (все реле выключены), не более 20 |
- коммутируемая мощность каждого реле, Вт 30 |
- при напряжении питания 24 В (все реле включены), не более 70 |
Габаритные размеры, мм 156х107х39 |
- при напряжении питания 24 В (все реле выключены), не более 15 |
Масса блока, кг 0.3 |
Напряжение питания, B:
- от внешнего источника питания
10.2…28.4
Потребляемая мощность блока, Вт, не более
4
Ток потребления (без учета исполнительных устройств), мА, не более:
- при напряжении питания 12 В (все реле включены), не более
140
- при напряжении питания 12 В (все реле выключены), не более
20
- при напряжении питания 24 В (все реле включены), не более
70
- при напряжении питания 24 В (все реле выключены), не более
15
Параметры релейных выходов:
- кол-во релейных выходов
4
- тип релейных выходов
НО/НЗ
- коммутируемое напряжение, В
100
- коммутируемый ток, А
2
- коммутируемая мощность каждого реле, Вт
30
Габаритные размеры, мм
156х107х39
Масса блока, кг
0.3
