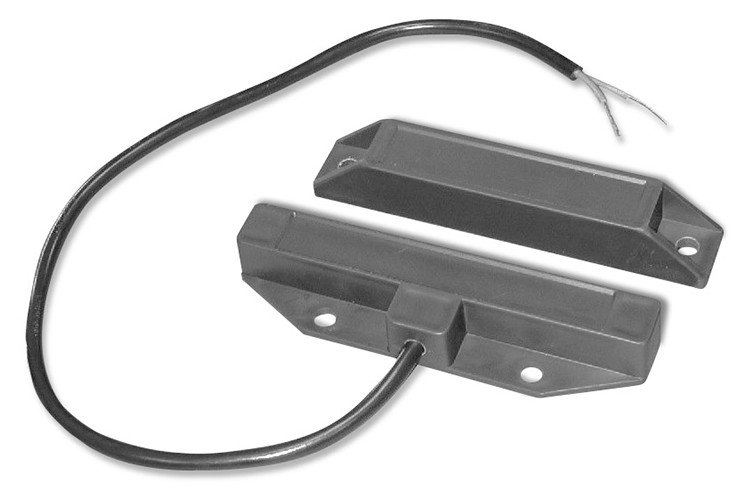

Извещатель охранный точечный магнитоконтактный
Назначение изделия
Извещатели охранные точечные магнитоконтактные ДПМ-1 предназначены для блокировки стальных ворот, железнодорожных контейнеров, дверей вагонов-рефрижераторов, ангаров, других конструктивных элементов зданий и сооружений из магнитопроводных (сталь, чугун, оцинкованное железо и т.д.) и не магнитопроводных материалов на открывание или смещение с выдачей дискретного сигнала путем размыкания сухого контакта геркона, а также в системах автоматики различных устройств.
Дополнительное оборудование
(305676) - К-ДПМ1, Кронштейн для ДПМ-1, ДПМ-1-100 и ДПМГР-2
|
Тип контактов НЗ |
Степень защиты IP68 |
|
Расстояние между магнитом и герконом, мм: |
Диапазон рабочих температур, °С -50…+50 |
|
- при размыкании контактов, более 40 |
Габаритные размеры, мм: |
|
- при замыкании контактов, менее 25 |
- корпус геркона 140х35х20 |
|
Максимально допустимые токи и напряжения: |
- корпус магнита 140х23х20 |
|
- максимальное коммутируемое напряжение, В 250 |
Масса, не более, кг 0.5 |
|
- максимальный коммутируемый ток, А 1 |
Тип контактов
НЗ
Расстояние между магнитом и герконом, мм:
- при размыкании контактов, более
40
- при замыкании контактов, менее
25
Максимально допустимые токи и напряжения:
- максимальное коммутируемое напряжение, В
250
- максимальный коммутируемый ток, А
1
Степень защиты
IP68
Диапазон рабочих температур, °С
-50…+50
Габаритные размеры, мм:
- корпус геркона
140х35х20
- корпус магнита
140х23х20
Масса, не более, кг
0.5
