Принципы размещения ретрансляторов в радиосистеме «Стрелец-ПРО»

Залогом качественного и безотказного функционирования радиосети в системе «Стрелец-ПРО» является грамотная работа проектировщика в вопросе выбора мест установки ретрансляторов. Представляем вашему вниманию видео, в котором показано, как правильно разработать проект и обеспечить на объекте бесперебойную работу радиосвязи между приборами.

Скачать калькулятор качества связи радиосистемы «Стрелец-ПРО» [253 kB]

Что такое ретранслятор?

Ретранслятор – это прибор, который принимает сигналы от извещателей и оповещателей, а затем передает их на центральный приемно-контрольный прибор.

Типы ретрансляторов в радиосистеме «Стрелец-ПРО»

  • РР-ПРО – это основной прибор, выполняющий функцию ретранслятора в системе «Стрелец-ПРО». Он выполнен как в универсальном, так и во взрывозащищенном корпусе и имеет несколько входов и выходов.
  • Табло-РР-ПРО – предназначен для оповещения людей о чрезвычайной ситуации и ретрансляции сигналов от радиоканальных устройств «Стрелец-ПРО».
  • Пульт-РР-ПРО – используется для дистанционного управления и индикации состояния системы, контроля дочерних устройств и ретрансляции исходящих от них событий на контроллер радиоканалных устройств РР-И-ПРО.
  • ИБ2-РР-ПРО - осуществляет управление устройствами пожарной автоматики. Исполнительная часть устройства выполняет функцию коммутации напряжения 24В постоянного тока на подключенную нагрузку. ИБ2-РР-ПРО оснащён встроенным радиорасширителем РР-ПРО.
  • ШУВ-ПРО, ШУЗ-ПРО, ШУПН-ПРО – предназначены для управления пожарной автоматикой и имеют встроенный исполнительный блок ИБ2-РР-ПРО, который выполняет также и функцию ретранслятора.

Динамическая маршрутизация

Все приборы в радиосистеме «Стрелец-ПРО» обладают функцией динамической маршрутизации: дочернее устройство автоматически выбирает ретранслятор с наилучшим уровнем связи. При потере связи с радиорасширителем возможности системы позволяют всем устройствам выстраивать новый маршрут к другим исправным ретрансляторам в здании. Далее радиосообщения передаются от ретранслятора к ретранслятору, пока не достигнут приемно-контрольного прибора, при этом маршрут также выстраивается и адаптируется автоматически. К одному контроллеру может быть подключено до 127 ретрансляторов.

Основы проектирования

Основная задача проектировщика – обозначить места установки всех извещателей и оповещателей согласно нормативной базе, а затем накрыть их радиосетью, созданной ретрансляторами. Важно помнить о трех основных подходах к выбору количества ретрансляторов и мест их установки:

1. Сколько нужно ретрансляторов?

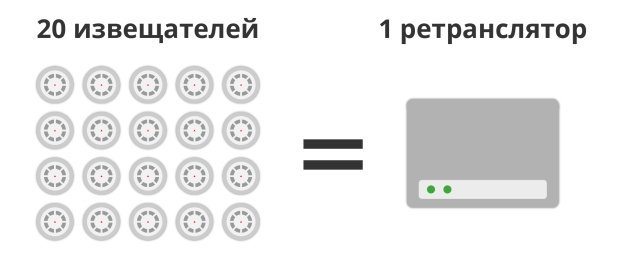

В среднем на каждые 20 извещателей приходится один ретранслятор. Зная это соотношение, можно быстро оценить требуемое количество ретрансляторов на объекте и составить коммерческое предложение.

2. Где установить?

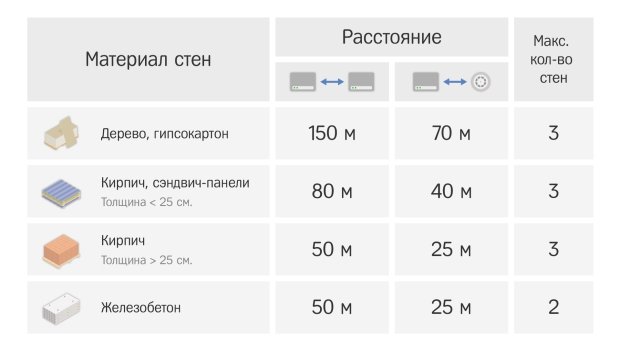

На сайте и в пособиях по системе приведена таблица типичных дальностей связи для разных материалов стен в здании. С помощью неё можно рассчитать радиус действия ретранслятора на вашем объекте и определить места их установки с учётом равномерного покрытия радиосети.

3. Как проверить связь?

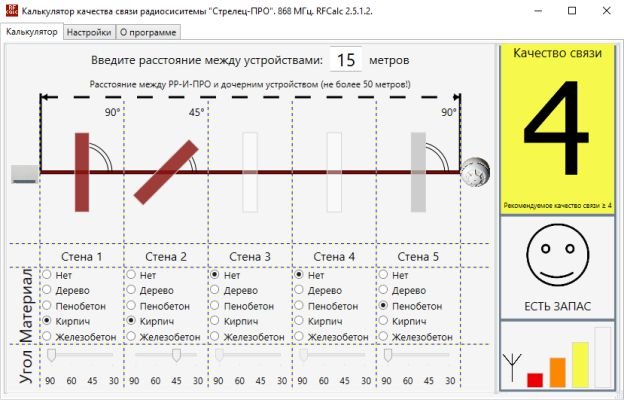

В составе программного обеспечения «Стрелец-Мастер» и «АРМ Стрелец-Интеграл» есть калькулятор качества связи, который позволяет рассчитать уровень сигнала между устройствами на основании расстояния между ними, количества стен и их материала. С помощью калькулятора можно проверить выбранное место установки ретранслятора и удостовериться, что он обеспечит связь со всеми устройствами, находящимися в его радиусе.
