Назначение изделия

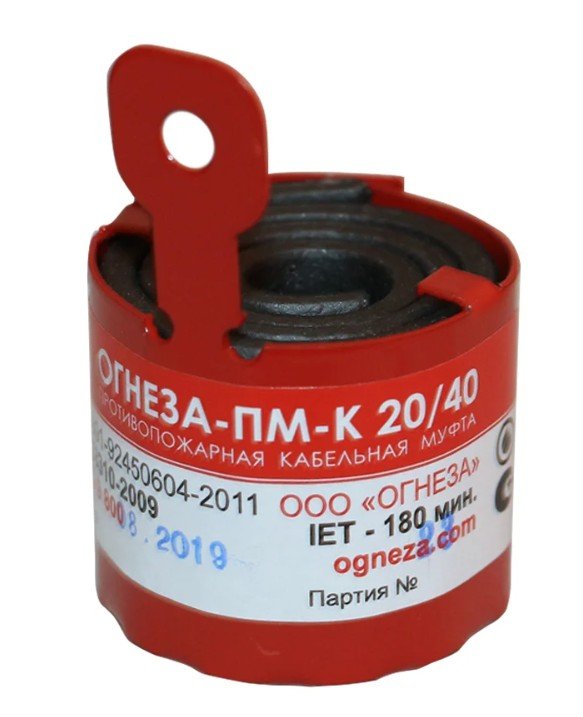

Кабельная универсальная проходка в составе противопожарной муфты ОГНЕЗА «ПМ-К/20/40» создана для повышения безопасности отдельных помещений за счет ограничения доступа воздуха через проемы для кабелей и труб.
Использование проходки значительно повышает герметичность помещений во время пожара, исключает подачу воздуха и способствует быстрому тушению.
Внимание! Диаметр кабельной проходки изменяемый.
Данная модель заполнена терморасширяющимся материалом на 90 %. Диаметр кабеля/пучка кабеля не должен превышать 60% от диаметра кабельной проходки.
Особенности
• Высокий предел огнестойкости ОГНЕЗА «ПМ-К/20/40»

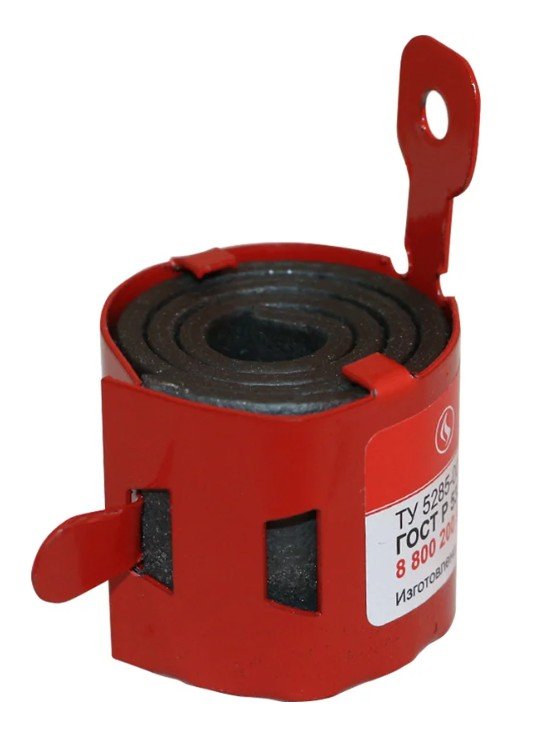

• Корпус муфты является разъемным и снабжен замком - стяжкой, что позволяет использовать на уже проложенные кабельные линии и упрощает монтаж и демонтаж изделия.
• Все металлические части окрашены порошковой краской, что надежно защищает изделие от коррозии.
• Начало срабатывания огнезащитного вкладыша - на 15 секунде, при температуре 150С
• Срок эксплуатации универсальной кабельной проходки - 30 лет при температуре от -50 до +80С
• Кабельная проходка применяется для кабельных линий проложенные как в металлической закладной трубе, так и без нее, через стены толщиной не менее 150 мм.
• Применяется как для одиночного кабеля, так и пучка кабелей.

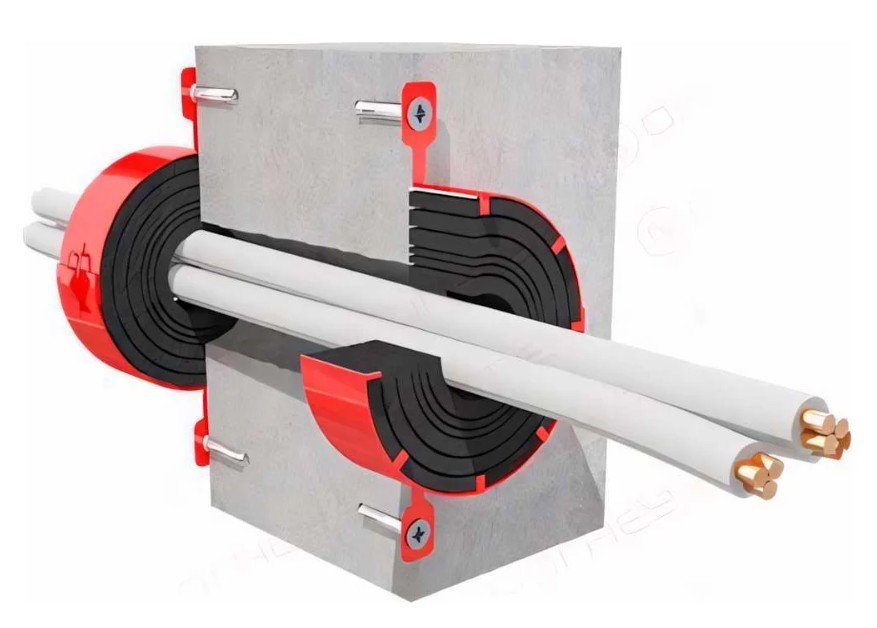

• Кабельные муфты монтируются с двух сторон в металлическую гильзу в стене или перекрытии вдоль прокладки кабельных линий. При отсутствии гильзы, • муфта монтируется в отверстие, предварительно заделанное минеральным материалом.
• Муфта монтируется корпусом внутрь стены или перекрытия, либо наружу, в зависимости от выбранного способа монтажа.
• Муфта крепится к стене или потолочному перекрытию металлическими дюбелями или анкерными болтами.
• Корпус муфты разъемный, что позволяет с легкостью осуществлять демонтаж замену кабельной проходки.
