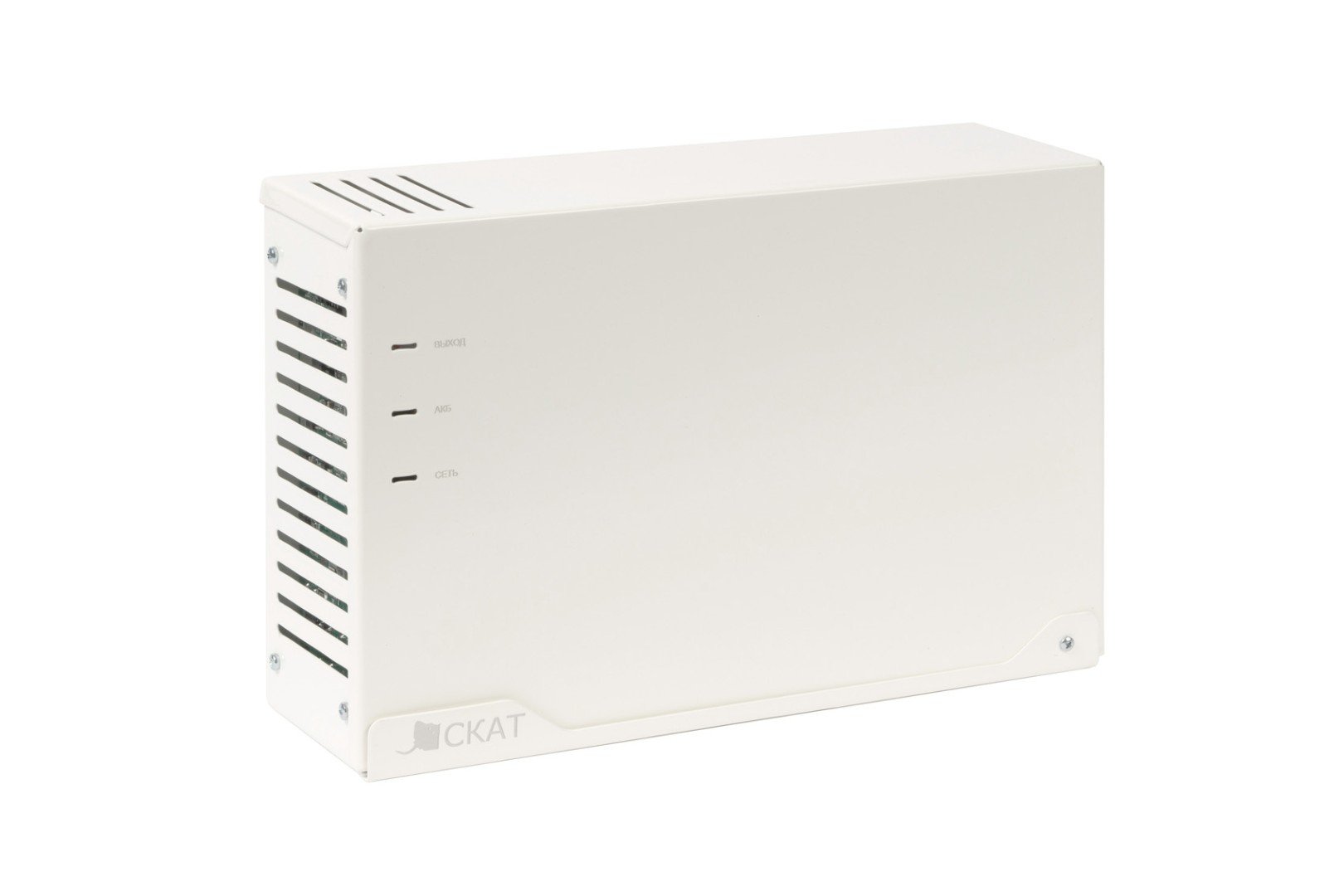

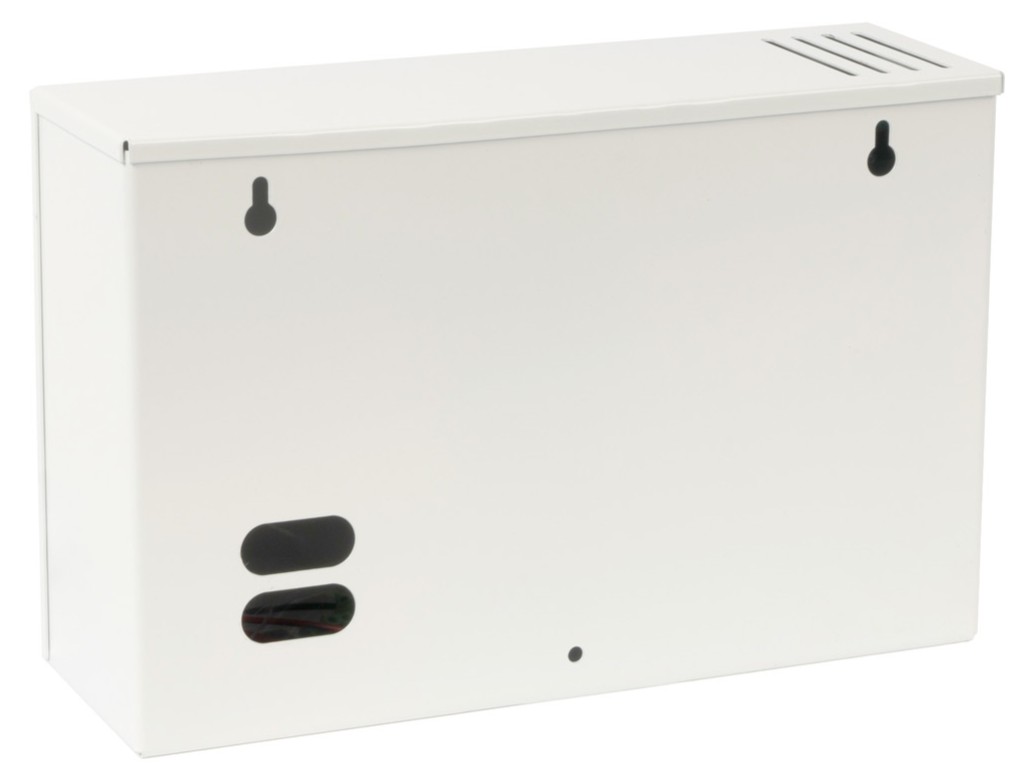

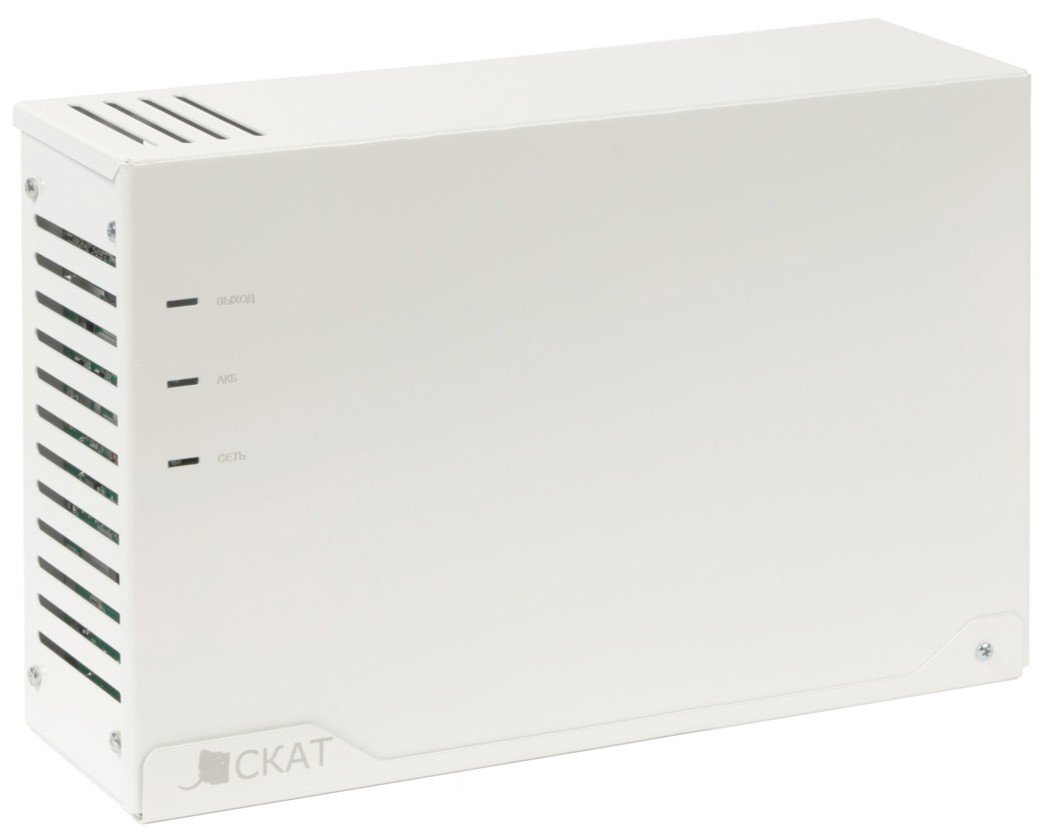

Источник вторичного электропитания резервированный
Назначение изделия
Источник вторичного электропитания резервированный предназначен для обеспечения бесперебойным питанием систем охранно-пожарной сигнализации, видеонаблюдения, контроля и управления доступом и других потребителей с номинальным напряжением питания 12 В постоянного тока.
Особенности
- световая индикация наличия напряжения электрической сети;
- световая индикация наличия выходного напряжения;
- световая индикация наличия АКБ;
- автоматический переход на резервное питание от аккумуляторной батареи при отключении электрической сети, режим «Резерв»;
- контроль наличия АКБ;
- защита АКБ от глубокого разряда;
- защита от переполюсовки клемм АКБ посредством электронной защиты;
- электронная защита от короткого замыкания клемм АКБ;
- защита от короткого замыкания на выходе с отключением выходного напряжения;
- автоматическое восстановление выходного напряжения после устранения причины замыкания;
- защита нагрузки от аварии источника;
- выдача информационного сообщения «Наличие Сети», посредством выхода открытый коллектор «OK»;
- режим «холодный пуск» позволяет автоматически восстановить работоспособность источника при подключении исправной и заряженной АКБ в режиме «Резерв».
|
Тип устройства Источник вторичного электропитания резервированный |
- максимальный при наличии основного питания 3 |
|
Световая индикация "Наличие сети"; "Работа от АКБ"; "Авария" |
Тип используемого аккумулятора 12 В 7 или 17 А·ч |
|
Диагностические выходы тип "ОК": "Наличие сети" |
Количество аккумуляторов, шт 2 или 1 |
|
Напряжение питания, B: |
Защита от короткого замыкания Есть |
|
- от сети переменного тока 170…253 |
Защита аккумулятора от глубокого разряда Есть |
|
Выходное напряжение, В: |
Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В 10.5…11 |
|
- при питании от сети переменного тока 12.9…14 |
Ток заряда аккумуляторной батареи, А 0.45…0.55 |
|
- при питании от аккумуляторной батареи 9.5…12.6 |
Степень защиты IP20 |
|
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более 30 |
Диапазон рабочих температур, °С -30…+40 |
|
Выходной ток, А: |
Габаритные размеры, мм 285х90х185 |
|
- номинальный при наличии основного питания 2.5 |
Тип устройства
Источник вторичного электропитания резервированный
Световая индикация
"Наличие сети"; "Работа от АКБ"; "Авария"
Диагностические выходы
тип "ОК": "Наличие сети"
Напряжение питания, B:
- от сети переменного тока
170…253
Выходное напряжение, В:
- при питании от сети переменного тока
12.9…14
- при питании от аккумуляторной батареи
9.5…12.6
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более
30
Выходной ток, А:
- номинальный при наличии основного питания
2.5
- максимальный при наличии основного питания
3
Тип используемого аккумулятора
12 В 7 или 17 А·ч
Количество аккумуляторов, шт
2 или 1
Защита от короткого замыкания
Есть
Защита аккумулятора от глубокого разряда
Есть
Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В
10.5…11
Ток заряда аккумуляторной батареи, А
0.45…0.55
Степень защиты
IP20
Диапазон рабочих температур, °С
-30…+40
Габаритные размеры, мм
285х90х185
