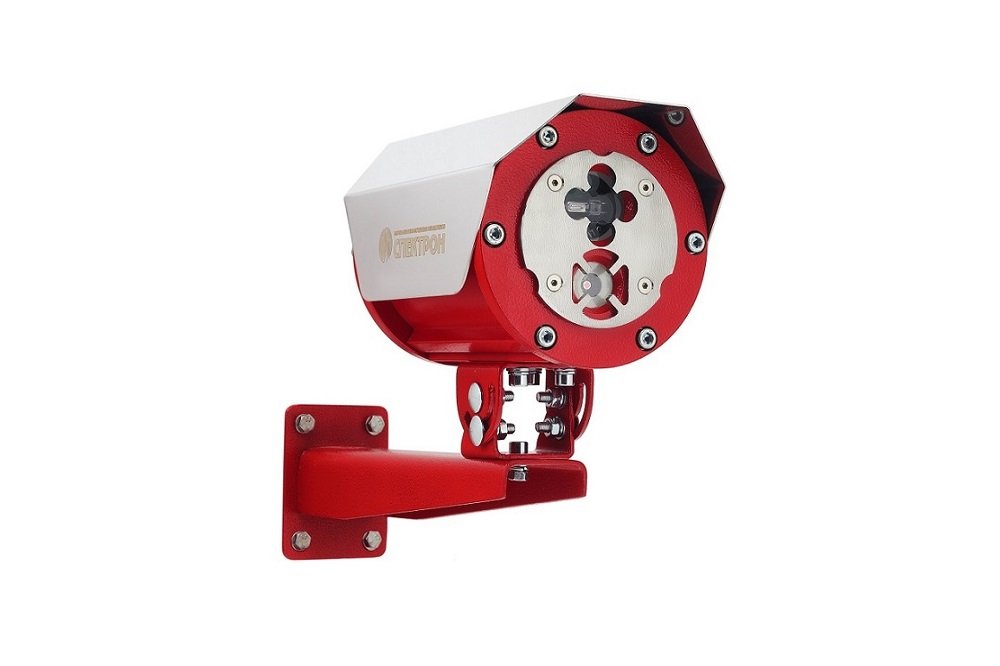

Извещатель пожарный пламени взрывозащищенный
Назначение изделия
Представляет собой извещатель пожарный пламени с функцией самоконтроля, работающий в инфракрасном и ультрафиолетовом диапазонах.
Извещатель предназначен для систем пожаротушения и систем пожарной сигнализации на объектах нефтегазовых отраслей и их инфраструктуры.
Особенности
Встроенный аналоговый видеомодуль
|
Тип извещателя 4-х проводный |
Степень защиты IP68 |
|
Маркировка по взрывозащите 1Exdb IIC T6 Gb/Extb IIIC T85°C Db |
Диапазон рабочих температур, °С -70…+90 |
|
Конструкция извещателя со встроенным элементом |
Габаритные размеры, мм: |
|
Диапазон регистрируемого излучения ИК + УФ |
- извещатель 300х200х125 |
|
Интерфейс линии связи для передачи данных HART |
Масса извещателя, кг, не более 2.8 |
|
Дальность обнаружения тестового очага пожара, м: |
Параметры видеомодуля: |
|
- ТП-5 (нефтепродукты) 50 |
- тип видеомодуля аналоговый (AHD) |
|
- ТП-6 (спирты) 50 |
- цветопередача Цветной или черно-белый (фото) |
|
Угол обзора, град: |
- разрешение 1024х720 |
|
- в горизонтальной плоскости 90 |
- угол обзора 82° по горизонтали; 45° по вертикали |
|
Напряжение питания, B: |
- локальное хранилище SD-CARD до 16Гб |
|
- постоянного тока 9…32 |
- объектив 3.6 |
|
Ток потребления, мА: |
- интерфейс RS-485+реле |
|
- в дежурном режиме не более 15 |
- напряжение питания видеомодуля, В 12 (поступает от ИПП по бронекабелю) |
|
- в режиме «ПОЖАР» 35 |
- ток потребления, мА не более 500 |
Тип извещателя
4-х проводный
Маркировка по взрывозащите
1Exdb IIC T6 Gb/Extb IIIC T85°C Db
Конструкция извещателя
со встроенным элементом
Диапазон регистрируемого излучения
ИК + УФ
Интерфейс линии связи для передачи данных
HART
Дальность обнаружения тестового очага пожара, м:
- ТП-5 (нефтепродукты)
50
- ТП-6 (спирты)
50
Угол обзора, град:
- в горизонтальной плоскости
90
Напряжение питания, B:
- постоянного тока
9…32
Ток потребления, мА:
- в дежурном режиме не более
15
- в режиме «ПОЖАР»
35
Степень защиты
IP68
Диапазон рабочих температур, °С
-70…+90
Габаритные размеры, мм:
- извещатель
300х200х125
Масса извещателя, кг, не более
2.8
Параметры видеомодуля:
- тип видеомодуля
аналоговый (AHD)
- цветопередача
Цветной или черно-белый (фото)
- разрешение
1024х720
- угол обзора
82° по горизонтали; 45° по вертикали
- локальное хранилище
SD-CARD до 16Гб
- объектив
3.6
- интерфейс
RS-485+реле
- напряжение питания видеомодуля, В
12 (поступает от ИПП по бронекабелю)
- ток потребления, мА
не более 500
