Спектрон-901-Exd-Н-В-IP-HART
Извещатель пожарный пламени взрывозащищенный
- Описание и характеристики
- Вопросы
- Видеоматериалы 6
Описание и характеристики
Характеристики
Тип извещателя четырёхпроводный | Маркировка по взрывозащите PB Ex db I Mb X/1Ex db IIC T6…T4 Gb X/Ex tb IIIC T85ºC…T135ºC Db X |
Конструкция извещателя со встроенным элементом | Диапазон регистрируемого излучения ИК + УФ |
Интерфейс линии связи для передачи данных HART | Дальность обнаружения тестового очага пожара, м: |
- ТП-5 (нефтепродукты) 60 | - ТП-6 (спирты) 50 |
Угол обзора, град: | - в горизонтальной плоскости 90 |
Напряжение питания, B: | - постоянного тока 18…26 |
Ток потребления, мА: | - в дежурном режиме не более 20 |
- в режиме «ПОЖАР» 50 | Степень защиты IP66/IP68 |
Диапазон рабочих температур, °С -70…+90 | Габаритные размеры, мм: |
- извещатель 350х255х140 | Масса извещателя, кг, не более 6 |
Параметры видеомодуля: | - тип видеомодуля цифровой (IP) |
- цветопередача цветной | - разрешение 2МП (1920х1080) |
- угол обзора 87° по горизонтали; 47° по веритикали | - локальное хранилище USB-HDD до 128Гб |
- объектив 3.6 | - интерфейс Ethernet+реле |
- напряжение питания видеомодуля, В 12 (поступает от ИПП по бронекабелю) | - ток потребления, мА не более 500 |
Назначение изделия
Устройство представляет собой многодиапазонный пожарный извещатель пламени с видеомодулем. Обнаружение очага пламени производится по наличию электромагнитного излучения в разных диапазонах инфракрасного и ультрафиолетового спектра.
Видеомодуль предназначен для регистрации тревожных событий. Видеомодуль расположен на одной оси с извещателем пламени.
Видео с цифрового видеомодуля может передается на выделенный сервер, на монитор оператора или записываться и хранится на внешнем носителе информации.

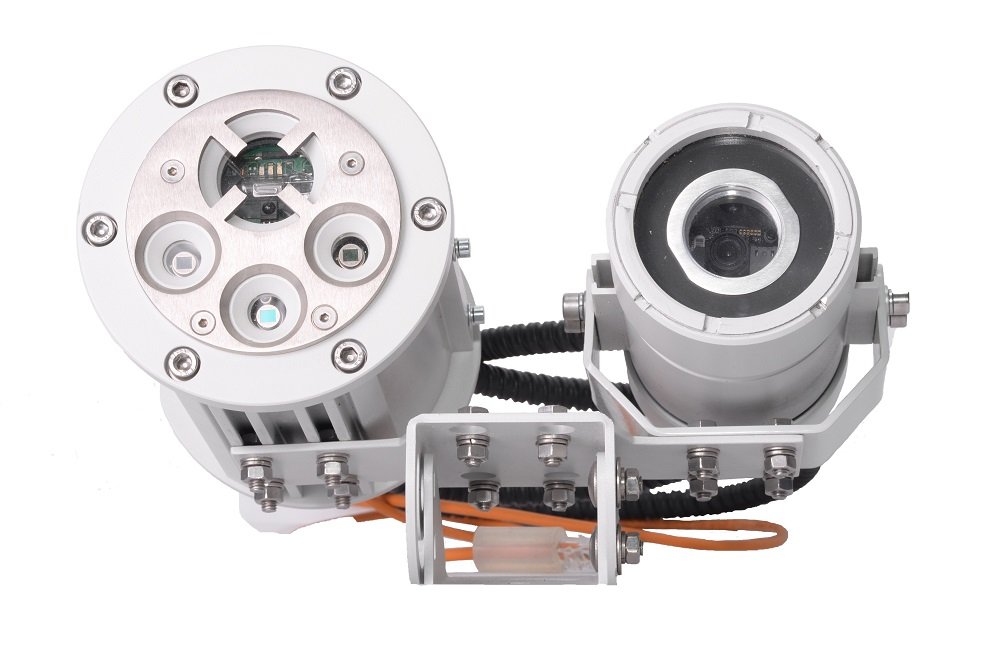

Видеомодуль изготавливается в отдельном корпусе и устанавливается на общий кронштейн с ИПП. Питание на видеомодуль поступает от ИПП по бронированному кабелю. Для работы видеомодуля в ИПП установлена отдельная плата питания. Видеомодуль без ИК-подсветки и обогрева.
Извещатель предназначен для систем пожаротушения и систем пожарной сигнализации на объектах нефтегазовых отраслей и их инфраструктуры.
