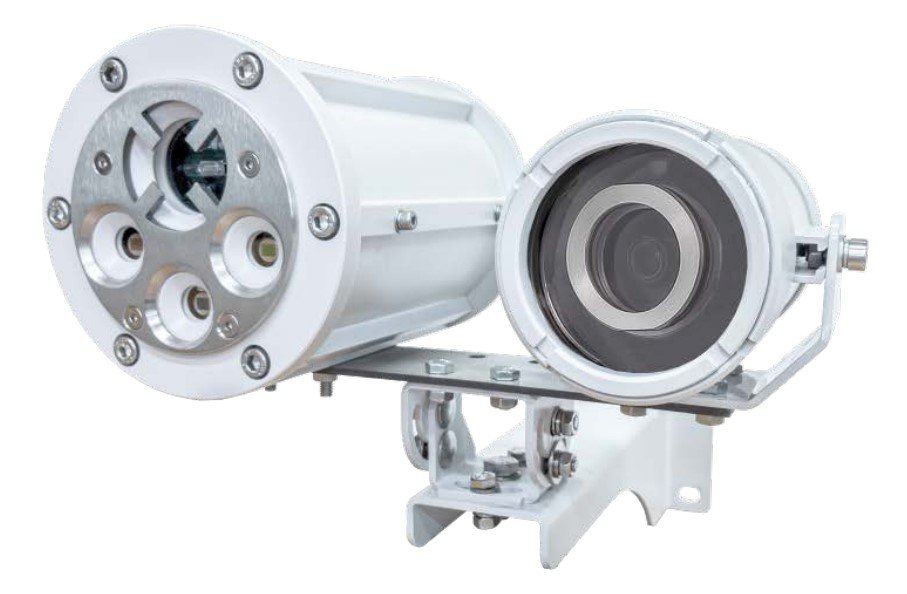

Извещатель пожарный пламени взрывозащищенный
Назначение изделия
«Спектрон-804-Exd-А-В-HART», «Спектрон-804- Exd-Н-В-HART», с видеомодулем представляют собой многодиапазонный пожарный извещатель пламени. Обнаружение очага пламени производится по наличию электромагнитного излучения в разных диапазонах инфракрасного и ультрафиолетового спектра.
Извещатель предназначен для систем пожаротушения и систем пожарной сигнализации на объектах нефтегазовых отраслей и их инфраструктуры.
Видеомодуль предназначен для регистрации тревожных событий. Видеомодуль расположен на одной оси с извещателем пламени.
Фотографии с аналогового видеомодуля поступают на интерфейс RS-485 расположенный на плате коммутации ИПП и по протоколу Modbus RTU передаются на принимающее устройство со скоростью 1 фотография в секунду. Так же данные могут хранится на внешнем носителе информации.
Видеомодуль изготавливается в отдельном корпусе и устанавливается на общий кронштейн с ИПП. Питание на видеомодуль поступает от ИПП по бронированному кабелю. Для работы видеомодуля в ИПП установлена отдельная плата питания. Видеомодуль без ИК-подсветки и обогрева.
|
Тип извещателя 4-х проводный |
Степень защиты IP66/IP68 |
|
Маркировка по взрывозащите 1Ex db IIC T6 Gb/Ex tb IIIC T85 Db |
Диапазон рабочих температур, °С -70…+90 |
|
Конструкция извещателя со встроенным элементом |
Видеокамера Аналоговая (AHD) |
|
Диапазон регистрируемого излучения ИК + УФ |
Цветопередача Цветной или черно-белый (фото) |
|
Дальность обнаружения тестового очага пожара, м: |
Разрешение 1024х720 |
|
- ТП-5 (нефтепродукты) 60 |
Угол обзора, град 82° по горизонтали; 45° по вертикали |
|
- ТП-6 (спирты) 50 |
Архивирование CD-CARD до 16 Гб |
|
Угол обзора, град: |
Интерфейс получения данных RS 485 (прот. Modbus RTU) |
|
- в горизонтальной плоскости 90 |
Питание Поступает с ИПП по бронекабелю |
|
Напряжение питания, B: |
Напряжение питания, В 12 |
|
- постоянного тока 18…28 |
Потребляемый ток, мА ≤ 500 |
|
Ток потребления, мА: |
Габаритные размеры, мм 245х290х315 |
|
- в дежурном режиме не более 10 |
Материал корпуса Алюминиевый сплав |
|
- в режиме «ПОЖАР» 30 |
Тип извещателя
4-х проводный
Маркировка по взрывозащите
1Ex db IIC T6 Gb/Ex tb IIIC T85 Db
Конструкция извещателя
со встроенным элементом
Диапазон регистрируемого излучения
ИК + УФ
Дальность обнаружения тестового очага пожара, м:
- ТП-5 (нефтепродукты)
60
- ТП-6 (спирты)
50
Угол обзора, град:
- в горизонтальной плоскости
90
Напряжение питания, B:
- постоянного тока
18…28
Ток потребления, мА:
- в дежурном режиме не более
10
- в режиме «ПОЖАР»
30
Степень защиты
IP66/IP68
Диапазон рабочих температур, °С
-70…+90
Видеокамера
Аналоговая (AHD)
Цветопередача
Цветной или черно-белый (фото)
Разрешение
1024х720
Угол обзора, град
82° по горизонтали; 45° по вертикали
Архивирование
CD-CARD до 16 Гб
Интерфейс получения данных
RS 485 (прот. Modbus RTU)
Питание
Поступает с ИПП по бронекабелю
Напряжение питания, В
12
Потребляемый ток, мА
≤ 500
Габаритные размеры, мм
245х290х315
Материал корпуса
Алюминиевый сплав
