УКУ-1 v2 исполнение с резьбой

УКУ-1 v2 исполнение с резьбой / Устройство контроля уровня жидкости

Устройство контроля уровня жидкости

Код: 298537
Производитель: Спецавтоматика, Бийск
5 373,38 /шт
Розничная цена
4 943,51 /шт
Оптовая цена
5 373,38 /шт
4 943,51 /шт
Доступность: По запросу
Краткое описание: Устройство контроля уровня жидкости, длина электрода 53 мм, материал электрода нерж.сталь, с резьбой на конце электрода для наращивания длины; 4 уровня чувствительности ( по составу жидкости), 2 оптореле НЗ/НР (220 В, 0.1 А), 2-х цветный индикатор состояния; U-пит. 9...30 В, I-потр. 6.1 мА, Р-потр. 0.19 Вт; IP54, t-раб. -40...+50°С, габ.размеры 115х65х87 мм, Ø подкл. провода 3...6 мм

Назначение изделия

Устройство контроля уровня жидкости УКУ-1 предназначено для контроля уровня жидкости в узлах управления, в резервуарах, накопительных емкостях, отстойниках и т.п.
Принцип работы устройства основан на изменении диэлектрических свойств среды в зоне электродов, контакт жидкости с электродами вызывает изменение на входе электронного модуля и приводит к срабатыванию реле и изменению состояния индикатора.

Особенности

- 4 диапазона по чувствительности;
- ступенчатый коммутатор позволяет задать требуемый диапазон работы устройства в разных по электропроводности жидкостях;
- переключение с помощью перемычек режима работы «Затопление/Осушение»;
- работа по двухпроводной линии от шлейфа сигнализации;
- гальваническая развязка входа, выхода, питания - не менее 1,5кВ;
- контакты реле могут быть использованы для подключения внешней сигнализации.

Дополнительное оборудование

(305277) - Штуцер приварной для УКУ-1, стальной, внутренняя резьба G 1/2-B
(305276) - Электрод удлиняющий УКУ-1, L=500 мм, резьба с двух сторон
(305265) - Электрод удлиняющий УКУ-1, 500мм, резьба с одной стороны
(305266) - Муфта УКУ-1 для присоединения удлиняющего электрода

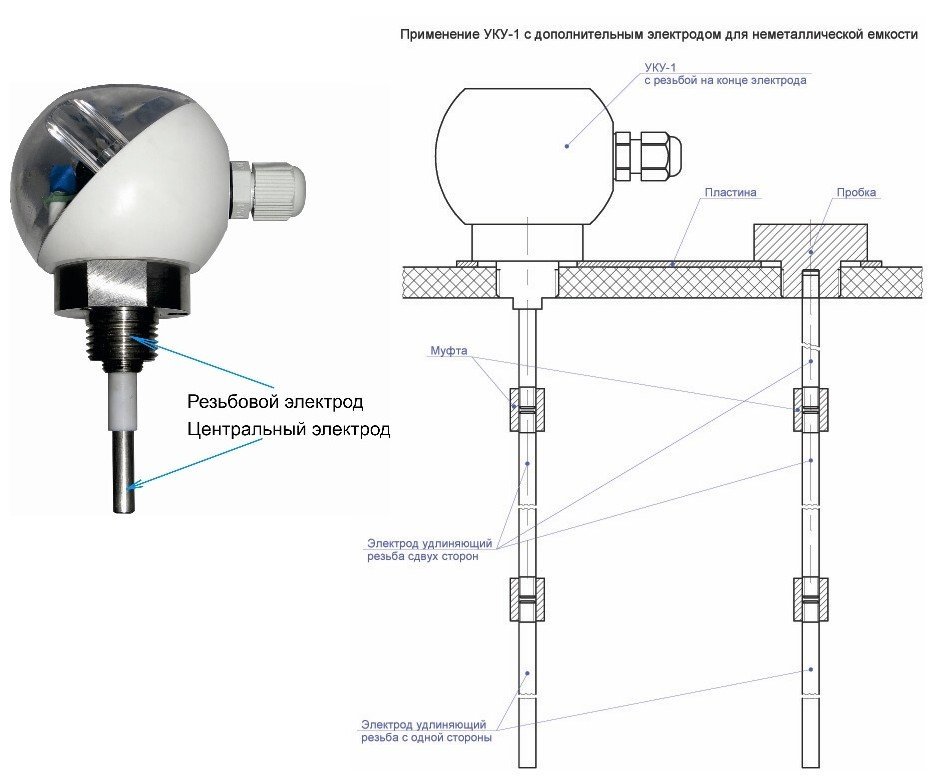

При применении в неметаллической емкости
(305263) - Пластина УКУ-1 для крепления дополнительного электрода
(305264) - Пробка УКУ-1 для крепления дополнительного электрода

Измеряемая среда

электропроводная и неэлектропроводная жидкость

Степень защиты

IP54

Чувствительность

кислоты/щелочи; вода загрязненная; вода обычная; вода очищенная

Диапазон рабочих температур, °С

-40…+50

Тревожные выходы

2 оптореле НЗ/НР (220 В; 0.1 А)

Габаритные размеры, мм

115х65х87

Напряжение питания, В

9…30

Диаметр подключаемого кабеля, мм

3…6

Потребляемый ток, мА

6.1

Измеряемая среда

электропроводная и неэлектропроводная жидкость

Чувствительность

кислоты/щелочи; вода загрязненная; вода обычная; вода очищенная

Тревожные выходы

2 оптореле НЗ/НР (220 В; 0.1 А)

Напряжение питания, В

9…30

Потребляемый ток, мА

6.1

Степень защиты

IP54

Диапазон рабочих температур, °С

-40…+50

Габаритные размеры, мм

115х65х87

Диаметр подключаемого кабеля, мм

3…6

Технические характеристики оборудования, представленного в каталоге, носят сугубо информативный характер, могут быть изменены без уведомления и не заменяют консультацию специалиста.
