Устройство контроля уровня жидкости
Назначение изделия
Устройство контроля уровня жидкости УКУ-1 предназначено для контроля уровня жидкости в узлах управления, в резервуарах, накопительных емкостях, отстойниках и т.п.

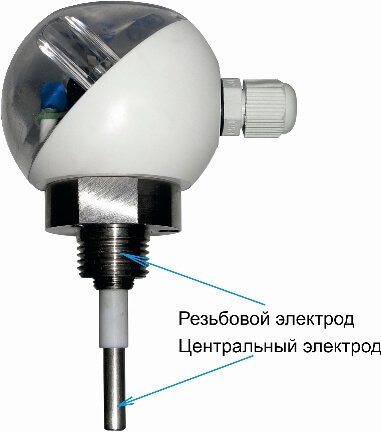

Принцип работы устройства основан на изменении диэлектрических свойств среды в зоне электродов, контакт жидкости с электродами вызывает изменение на входе электронного модуля и приводит к срабатыванию реле и изменению состояния индикатора.
Особенности
- 4 диапазона по чувствительности;
- ступенчатый коммутатор позволяет задать требуемый диапазон работы устройства в разных по электропроводности жидкостях;
- переключение с помощью перемычек режима работы «Затопление/Осушение»;
- работа по двухпроводной линии от шлейфа сигнализации;
- гальваническая развязка входа, выхода, питания - не менее 1,5кВ;
- контакты реле могут быть использованы для подключения внешней сигнализации.
Дополнительное оборудование
(305277) - Штуцер приварной для УКУ-1, стальной, внутренняя резьба G 1/2-B
При применении в неметаллической емкости
(305265) - Электрод дополнительный УКУ-1, 500мм, резьба с одной стороны
(305263) - Пластина УКУ-1 для крепления дополнительного электрода
(305264) - Пробка УКУ-1 для крепления дополнительного электрода
|
Измеряемая среда электропроводная и неэлектропроводная жидкость |
Степень защиты IP54 |
|
Чувствительность кислоты/щелочи; вода загрязненная; вода обычная; вода очищенная |
Диапазон рабочих температур, °С -40…+50 |
|
Тревожные выходы 2 оптореле НЗ/НР (220 В; 0.1 А) |
Габаритные размеры, мм 115х65х87 |
|
Напряжение питания, В 9…30 |
Диаметр подключаемого кабеля, мм 3…6 |
|
Потребляемый ток, мА 6.1 |
Измеряемая среда
электропроводная и неэлектропроводная жидкость
Чувствительность
кислоты/щелочи; вода загрязненная; вода обычная; вода очищенная
Тревожные выходы
2 оптореле НЗ/НР (220 В; 0.1 А)
Напряжение питания, В
9…30
Потребляемый ток, мА
6.1
Степень защиты
IP54
Диапазон рабочих температур, °С
-40…+50
Габаритные размеры, мм
115х65х87
Диаметр подключаемого кабеля, мм
3…6
