Радиоканальный комплект охранной сигнализации
Назначение изделия
Комплект «Security Hub» предназначен для создания охранной сигнализации с функциями Умный дом, управляемой из любого места, где есть доступ в сеть Интернет.
После подключения абонентского контроллера к серверу провайдера, установки приложения и размещения радиодатчиков из комплекта пользователь получает простейшую систему охраны, которую впоследствии можно расширить беспроводными датчиками протечки воды, задымления, температуры и др.
Особенности

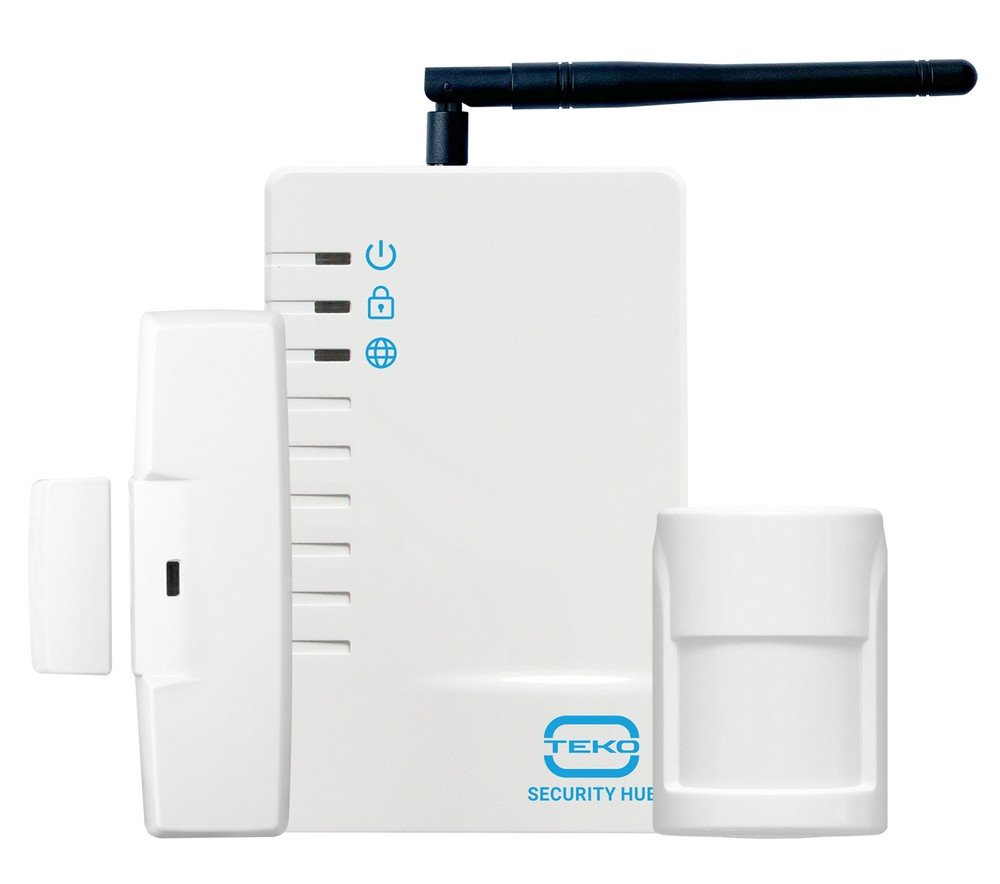

- комплект состоит из абонентского контроллера Security Hub (SH) с аккумуляторной батареей, сетевого адаптера с кабелем USB, радиодатчиков движения и открытия двери/окна с элементами питания. Функционал комплекта расширяется беспроводными датчиками разбития стекла, протечки воды, задымления и др.;
- настройка и обслуживание SH производится с помощью мобильного или веб приложения и встроенной в него пошаговой инструкции пользователя. Мобильное приложение устанавливается из магазина приложений;
- SH обеспечивает обмен информацией с мобильным и веб приложениями через публичный сервер:
по проводному каналу, через разъем типа RJ45 (Ethernet 10BASE-T) и сеть провайдера;
по беспроводному каналу, через SIM карту (GPRS/EDGE) оператора сотовой связи стандарта GSM;
- SH обменивается данными с датчиками в диапазоне частот (434,42±0,2%) МГц по протоколу «Астра-РИ-М» и поддерживает максимум 30 радиодатчиков;
- настроенный SH обеспечивает работу с сервером по каналу TCP, регистрацию (добавление) радиодатчиков, обработку состояний радиодатчиков, выдачу состояний радиодатчиков на встроенный индикатор и клиентское приложение.
Дополнительное оборудование
(251070) - Астра-3221, Извещатель тревожной сигнализации радиоканальный
(251071) - Астра-3321 (ИО 10210-1), Извещатель точечный магнитоконт радиоканальный однозонный
(250214) - Астра-421 исп. РК, Извещатель пожарный дымовой оптико-электронный
(286261) - Астра-431 исп. РК, Извещатель тепловой максимально-дифференциальный радиоканальный
(286260) - Астра-4511, Извещатель пожарный ручной радиоканальный
(251072) - Астра-5121, Извещатель охранный объемный оптико-электронный радиоканальный с иммунитетом к животным до 20 кг
(250501) - Астра-5131 исп.А (ИО 40910-1), Извещатель охранный объемный оптико-электронный радиоканальный
(251073) - Астра-5131 исп.Б (ИО 30910-1), Извещатель охранный оптико-электронный радиоканальный, зона обнаружения "штора"
(250381) - Астра-5131 исп.Ш, Извещатель охранный оптико-электронный радиоканальный, зона обнаружения "занавес"
(251074) - Астра-6131 (ИО 32910-1), Извещатель охранный поверхностный звуковой радиоканальный
(248951) - Астра-7 исп.РК, Извещатель охранный объемный оптико-электронный потолочный радиоканальный
(249195) - Астра-8 исп.РК, Извещатель охранный совмещенный объемный оптико-электронный и звуковой потолочный радиоканальный
(230539) - Астра-361 исп. РК лит.1 Извещатель протечки воды радиоканальный
(251075) - Астра-РИ-М РПДК (ИО 10110-1)
(255840) - Астра-3731, Датчик температуры
(286455) - Астра-8121, Пульт управления радиоканальный для работы с Security Hub
|
Абонентский контроллер «Security Hub» |
- габаритные размеры 86х54х41 мм |
|
- напряжение основного питания 5 В ±5% |
Датчик открытия двери/окна Астра-3321: |
|
- максимальный ток потребления, не более 500 мА |
- расстояние срабатывания 20…30 мм |
|
- номинальный ток потребления, не более 200 мА |
- расстояние восстановления 13…23 мм |
|
- напряжение питания от АКБ 3.3…4.2 В |
- напряжение питания 2.8…3.6 В |
|
- время работы от АКБ, не менее 4 ч |
- габаритные размеры 109х34х27 мм |
|
- порог передачи информации о разряде АКБ 3.5 В |
Условия эксплуатации: |
|
- время заряда полностью разряженной батареи, не более 10 ч |
- диапазон температур для SH -10…+50°C |
|
- время технической готовности, не более 60 с |
- диапазон температур для Астра-5121 -10…+50°C |
|
- габаритные размеры 136х86х38 мм |
- диапазон температур для Астра-3321 -20…+50°C |
|
- масса без АКБ 0.14 кг |
- относительная влажность воздуха без конденсации влаги до 98% при + 40°C |
|
Датчик движения Астра-5121: |
Радиоканал: |
|
- диапазон обнаруживаемых скоростей перемещения 0.3…3.0 м/с |
- рабочая частота 434.42 МГц (литера «3») |
|
- напряжение питания 2.8…3.6 В |
- радиус действия радиоканалана прямой видимости, не менее* 100 м |
Абонентский контроллер «Security Hub»
- напряжение основного питания
5 В ±5%
- максимальный ток потребления, не более
500 мА
- номинальный ток потребления, не более
200 мА
- напряжение питания от АКБ
3.3…4.2 В
- время работы от АКБ, не менее
4 ч
- порог передачи информации о разряде АКБ
3.5 В
- время заряда полностью разряженной батареи, не более
10 ч
- время технической готовности, не более
60 с
- габаритные размеры
136х86х38 мм
- масса без АКБ
0.14 кг
Датчик движения Астра-5121:
- диапазон обнаруживаемых скоростей перемещения
0.3…3.0 м/с
- напряжение питания
2.8…3.6 В
- габаритные размеры
86х54х41 мм
Датчик открытия двери/окна Астра-3321:
- расстояние срабатывания
20…30 мм
- расстояние восстановления
13…23 мм
- напряжение питания
2.8…3.6 В
- габаритные размеры
109х34х27 мм
Условия эксплуатации:
- диапазон температур для SH
-10…+50°C
- диапазон температур для Астра-5121
-10…+50°C
- диапазон температур для Астра-3321
-20…+50°C
- относительная влажность воздуха без конденсации влаги
до 98% при + 40°C
Радиоканал:
- рабочая частота
434.42 МГц (литера «3»)
- радиус действия радиоканалана прямой видимости, не менее*
100 м
