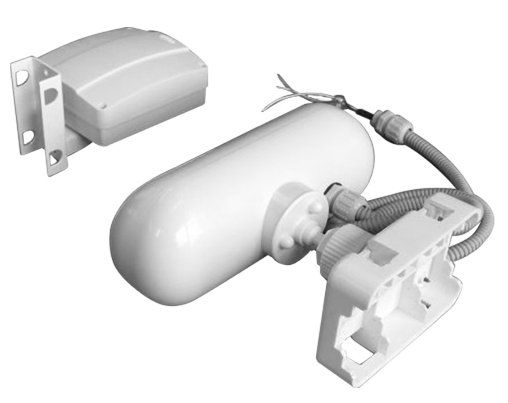

Амир-40-01 / Извещатель радиоволновой однопозиционный

Извещатель радиоволновой однопозиционный

Код: 260384
Производитель: ЮМИРС
Артикул производителя: ЮСДП.425144.011
41 200,00 /шт
Розничная цена
37 080,00 /шт
Оптовая цена
41 200,00 /шт
37 080,00 /шт
Краткое описание: Извещатель охранный объемный радиоволновый, f-раб.24150 ± 100 МГц, длина зоны обнаружения до 50 м, два типа зоны обнаружения - "площадь" и "штора", до 12 зон обнаружения длиной по 4.2 м каждая, RS-485, релейные выходы "ТРЕВОГА" и "ТАМПЕР",  U-пит.8…30 В, I-потр.50 мА, IP54, t-раб.-40…+65°С, 240х200х100 мм

Назначение изделия

Однопозиционный извещатель предназначен для обнаружения движения человека и используется в качестве средства охранной сигнализации на открытых площадках или в помещениях. Может устанавливаться вдоль заграждений и стен. Удобен для охраны крыш зданий и складов.

Извещатель представляет собой автоматический однопозиционный радиолокатор для обнаружения движения человека (пересечения охраняемой зоны) и предназначен для использования в качестве средства охранной сигнализации на открытых площадках или помещениях.

Извещатель имеет два варианта применения для охраны:

вариант «штора» обеспечивает оптимальные характеристики для обнаружения человека, двигающегося перпендикулярно плоскости ЗО;
вариант «площадь» оптимизирован для обнаружения человека, двигающегося в плоскости ЗО в тангенциальном направлении.

Особенности

Для отображения состояния извещателя по интерфейсу RS-485 на стационарном пункте охраны используется ПК.
Для настройки извещателя по интерфейсу RS-485 в полевых условиях на рубеже охраны используется ПН. В качестве ПН может быть использован любой мобильный ПК (ноутбук, нетбук и пр.) с операционной системой Windows XP (или выше) и установленным специализированным ПО. ПО на диске поставляются в комплекте
извещателя.
Для сопряжения интерфейса RS-485 c интерфейсом USB ПН или ПК используется преобразователь интерфейса RS-485/USB любых фирм-производителей. Преобразователь обязательно должен поддерживать скорость 115200 бит/с.
По дополнительному заказу в комплектность извещателя может быть введен преобразователь интерфейса USB/RS-485 VFD USB01 фирмы Delta c кабелем для подключения к ПН и ПК и программным драйвером.
Внимание! Извещатель не имеет внешних органов управления. Юстировка и настройка параметров извещателя может быть произведена только с помощью ПК или ПН по интерфейсу RS-485.

Тип извещателя

4-х проводный

- коммутируемый ток, А

0.1

Рабочая частота, МГц

24150±100

- тампер

есть

Программирование

RS485

Выходной интерфейс

RS485

Параметры зоны обнаружения:

Время технической готовности после подачи питания, с

30

- дальность, м

4.2…50

Напряжение питания, B:

- ширина, м

зависит от типа зоны обнаржуения ("площадь" или "штора")

- от внешнего источника питания

8…30

Обнаруживаемая скорость движения, м/сек

0.1…10

Ток потребления, мА:

Параметры тревожного выхода:

- не более

50

- тип контактов

нормально-замкнутые

Степень защиты

IP54

- длительность тревожного извещения, сек

10

Диапазон рабочих температур, °С

-40…+65

- коммутируемое напряжение, В

72

Габаритные размеры, мм

240х200х100

Тип извещателя

4-х проводный

Рабочая частота, МГц

24150±100

Программирование

RS485

Параметры зоны обнаружения:

- дальность, м

4.2…50

- ширина, м

зависит от типа зоны обнаржуения ("площадь" или "штора")

Обнаруживаемая скорость движения, м/сек

0.1…10

Параметры тревожного выхода:

- тип контактов

нормально-замкнутые

- длительность тревожного извещения, сек

10

- коммутируемое напряжение, В

72

- коммутируемый ток, А

0.1

- тампер

есть

Выходной интерфейс

RS485

Время технической готовности после подачи питания, с

30

Напряжение питания, B:

- от внешнего источника питания

8…30

Ток потребления, мА:

- не более

50

Степень защиты

IP54

Диапазон рабочих температур, °С

-40…+65

Габаритные размеры, мм

240х200х100

  • Руководство по эксплуатации
