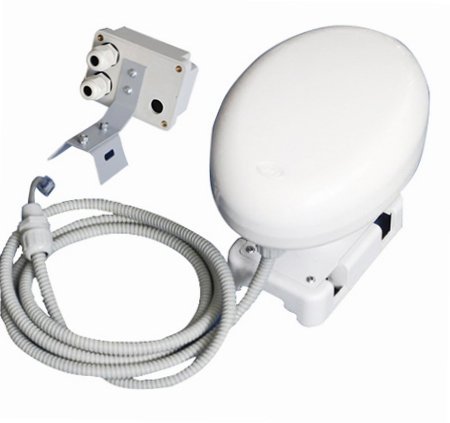

Извещатель радиоволновой однопозиционный
Назначение изделия
Извещатель предназначен для использования в качестве средства охранной сигнализации на открытых площадках или помещениях для обнаружения движения человека (пересечения охраняемой зоны).
Особенности
Извещатель имеет два варианта применения для охраны:
- вариант «площадь» обеспечивает оптимальные характеристики для обнаружения человека, двигающегося перпендикулярно плоскости зоны обнаружения;
- вариант «штора» оптимизирован для обнаружения человека, двигающегося в плоскости зоны обнаружения в тангенциальном направлении.
Извещатель формирует извещение о тревоге путем размыкания выходных контактов цепи шлейфа сигнализации «ШС», а также передачу сообщения по интерфейсу RS-485 на ПК.
|
Тип извещателя 4-х проводный |
- коммутируемый ток, А 0.1 |
|
Рабочая частота, МГц 24125 ±125 |
- тампер есть |
|
Программирование RS485 |
Выходной интерфейс RS485 |
|
Параметры зоны обнаружения: |
Время технической готовности после подачи питания, с 30 |
|
- дальность, м 40 |
Напряжение питания, B: |
|
- ширина, м зависит от типа зоны обнаржуения ("площадь" или "штора") |
- от внешнего источника питания 9…36 |
|
Обнаруживаемая скорость движения, м/сек 0.3…10 |
Ток потребления, мА: |
|
Параметры тревожного выхода: |
- не более 50 |
|
- тип контактов нормально-замкнутые |
Степень защиты IP54 |
|
- длительность тревожного извещения, сек 2 |
Диапазон рабочих температур, °С -40…+65 |
|
- коммутируемое напряжение, В 72 |
Габаритные размеры, мм 210х140х120 |
Тип извещателя
4-х проводный
Рабочая частота, МГц
24125 ±125
Программирование
RS485
Параметры зоны обнаружения:
- дальность, м
40
- ширина, м
зависит от типа зоны обнаржуения ("площадь" или "штора")
Обнаруживаемая скорость движения, м/сек
0.3…10
Параметры тревожного выхода:
- тип контактов
нормально-замкнутые
- длительность тревожного извещения, сек
2
- коммутируемое напряжение, В
72
- коммутируемый ток, А
0.1
- тампер
есть
Выходной интерфейс
RS485
Время технической готовности после подачи питания, с
30
Напряжение питания, B:
- от внешнего источника питания
9…36
Ток потребления, мА:
- не более
50
Степень защиты
IP54
Диапазон рабочих температур, °С
-40…+65
Габаритные размеры, мм
210х140х120
