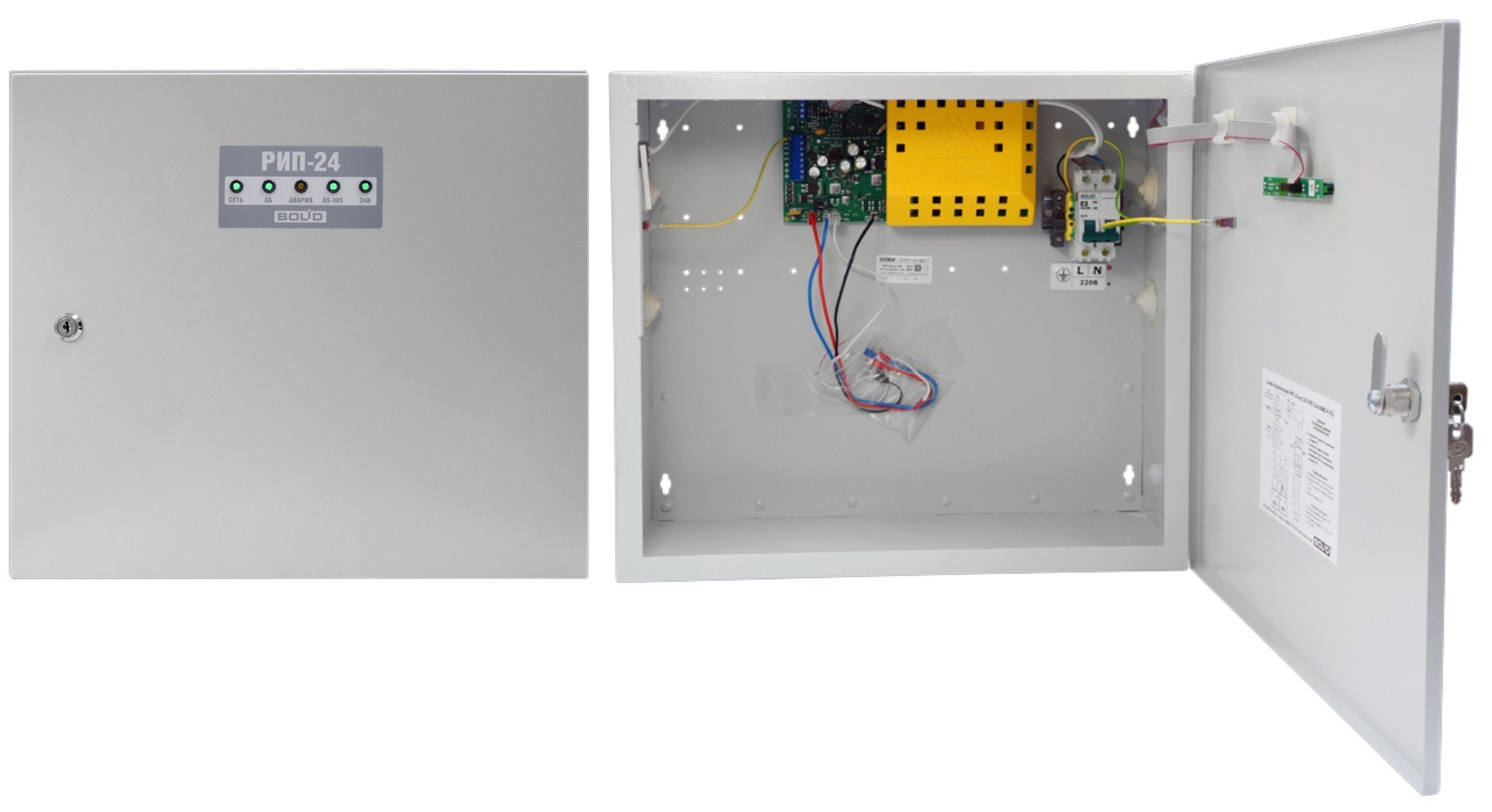

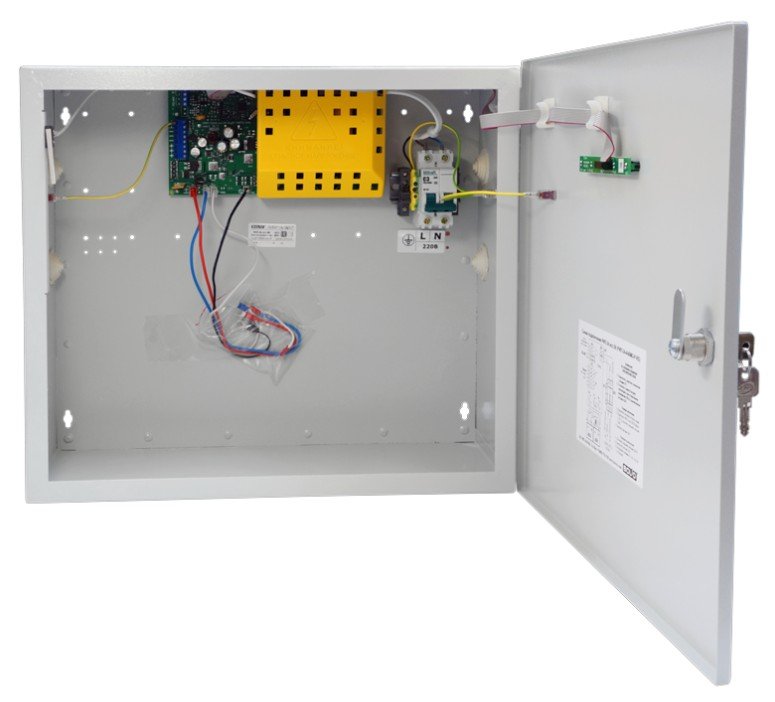

РИП-24 исп.56 (РИП-24-4/40М3-Р-RS)

РИП-24 исп.56 (РИП-24-4/40М3-Р-RS) / Источник питания резервированный

Источник питания резервированный

Код: 257705
Производитель: Болид
Артикул производителя: 837-789-610
Функционал: Источник питания
Подобрать похожие

Покажем товары из данной функциональной группы с необходимой настройкой фильтров

12 372,36 /шт
Розничная цена
11 420,64 /шт
Оптовая цена
12 372,36 /шт
11 420,64 /шт
В наличии

Краткое описание: Резервированный источник питания; U-вх.150…250 В, U-вых.26.4…27.6 В, I-ном.4 А, I-max.5 А (до 10 минут), под два АКБ 12 В 40 А·ч; световая и звуковая индикация режимов работы, интерфейс RS-485 ИСО "ОРИОН", емкость буфера событий - 95 событий, программируемый оптоэлектронный выход, защита от короткого замыкания, защита аккумулятора от глубокого разряда; IP30, t-раб.-10…+40°С, 450х400х210 мм

Назначение изделия

Резервированный источник питания РИП-24 исп.56 (РИП-24-4/40М3-Р-RS) предназначен для группового питания средств пожарной автоматики, извещателей и приёмно-контрольных приборов охранно-пожарной сигнализации, систем контроля доступа и других устройств, требующих резервного электропитания с напряжением 24 В постоянного тока.

Особенности

* - Передача событий на пульт "С2000М" или АРМ "Орион Про":
- "Сброс прибора" (при включении питания РИП);
- "Авария сети" (сетевое напряжение питания ниже 150 В или выше 250 В);
- "Восстановление сети" (сетевое напряжение питания в пределах 150…250 В);
- "Перегрузка источника питания" (выходной ток РИП более 4,5 А);
- "Перегрузка источника устранена" (выходной ток РИП менее 4,5 А);
- "Неисправность ЗУ" (ЗУ не обеспечивает напряжение и ток для заряда батареи в заданных пределах);
- "Восстановление ЗУ" (ЗУ обеспечивает напряжение и ток для заряда батареи в заданных пределах);
- "Неисправность источника питания" (при подключённом сетевом напряжении РИП не обеспечивает выполнение п. 1.2.3);
- "Восстановление питания" (при подключённом сетевом напряжении РИП обеспечивает выполнение п. 1.2.3);
- "Неисправность батареи" (напряжение на одной из батареи (или на каждой) ниже 7 В или не подключена);
- "Ошибка теста АБ" (внутреннее сопротивление батареи выше предельно допустимого – требуется замена или техническое обслуживание);
- "Разряд батареи" (напряжение батарей ниже 22 В, при отсутствии сетевого напряжения);
- "Требуется обслуживание" (время наработки батарей истекло, требуется заменить батареи);
- "Восстановление батареи" (напряжение батареи выше 20 В, заряд батареи возможен);
- "Тревога взлома" (корпус РИП открыт);
- "Восстановление зоны контроля взлома" (корпус РИП закрыт);
- "Отключение выходного напряжения" (РИП отключил выходное напряжение при отсутствии напряжения в сети и разряде батареи).
- "Подключение выходного напряжения" (РИП подключил выходное напряжение при появлении напряжения в сети).
* - Измерение и передача данных по запросу от "С2000М" или АРМ "Орион Про":
- Напряжение в сети;
- Напряжение на каждой АБ;
- Напряжение на выходе;
- Ток нагрузки;
- Температуры внутри корпуса РИП.
- Расширенный диапазон входного напряжения сети.
- Защита с автоматическим восстановлением работоспособности от:
- Превышения выходного напряжения;
- Перегрузок по выходу;
- "Переполюсовки" АБ;
- Замыкания клемм подключения АБ.
* - Интеллектуальный контроль каждой аккумуляторной батареи и управление их зарядом:
- Автоматическая проверка состояния каждой АБ тестовой нагрузкой;
- Измерение общей емкости установленных АБ;
- Расчет времени работы в резервном режиме с учетом реального тока нагрузки и степени заряда;
- Программируемый таймер-счетчик времени наработки АБ;
- Отключение АБ при ее разряде и превышении допустимого напряжения;
- Контроль тока и напряжения зарядного устройства (ЗУ).
* - Световая индикация и звуковая сигнализация:
- Наличие сетевого напряжения;
- Выход сетевого напряжения за пределы нормы (ниже 150 В или выше 250 В);
- Наличие или нарушение связи по интерфейсу RS-485;
- Короткое замыкание или перегрузка по выходу;
- Заряд АБ;
- Необходимость замены АБ или проведения технического обслуживания;
- Отключение АБ при ее разряде;
- Неисправность ЗУ;
- Отключение выхода РИП в аварийных ситуациях.
* - Энергонезависимый буфер событий.
* - Релейный выход для сигнала "Неисправность".
* - Конфигурирование параметров РИП: изменение сетевого адреса, времени задержек передачи событий, времени управления реле, корректировка показаний сетевого вольтметра, отключения событий по АКБ с помощью программы UPROG.

Тип устройства

Источник вторичного электропитания резервированный

Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более

200

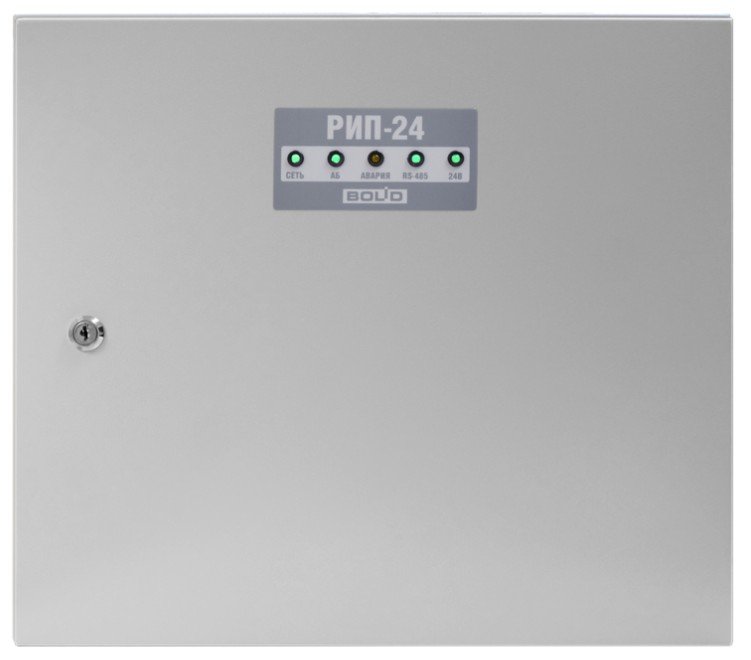

Световая индикация

"Наличие сети"; "Состояние АКБ";"АВАРИЯ";"RS-485";"Нагрузка"

Выходной ток, А:

Диагностические выходы

тип "СК": "Неисправность"

- номинальный при наличии основного питания

4

Напряжение питания, B:

- максимальный при наличии основного питания

5

- от сети переменного тока

150…250

Тип используемого аккумулятора

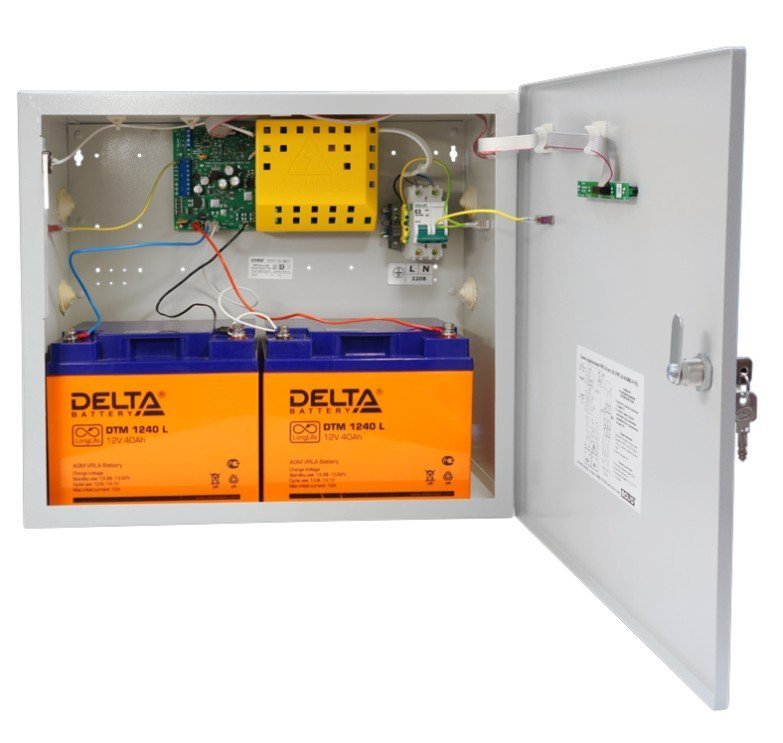

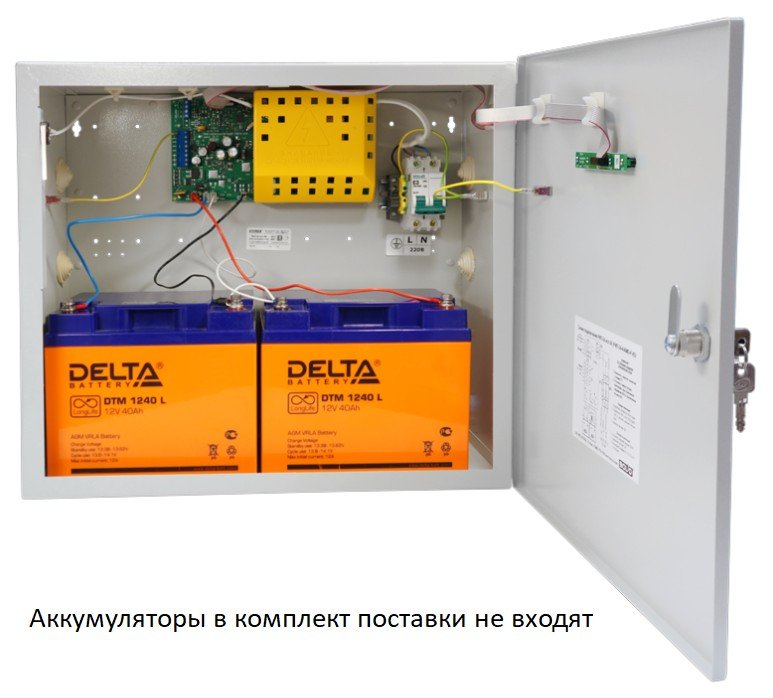

12 В 40 А·ч

Потребляемая мощность:

Количество аккумуляторов, шт

2

- от сети переменного тока

225 ВА

Защита от короткого замыкания

Есть

Потребляемый ток:

Защита аккумулятора от глубокого разряда

Есть

- при питании от сети переменного тока, А

1.5

Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В

19.8…21

- при питании от резервного источника питания, А

0.08

Степень защиты

IP30

Выходное напряжение, В:

Диапазон рабочих температур, °С

-10…+40

- при питании от сети переменного тока

26.4…27.6

Габаритные размеры, мм

450х400х210

- при питании от аккумуляторной батареи

19…27

Тип устройства

Источник вторичного электропитания резервированный

Световая индикация

"Наличие сети"; "Состояние АКБ";"АВАРИЯ";"RS-485";"Нагрузка"

Диагностические выходы

тип "СК": "Неисправность"

Напряжение питания, B:

- от сети переменного тока

150…250

Потребляемая мощность:

- от сети переменного тока

225 ВА

Потребляемый ток:

- при питании от сети переменного тока, А

1.5

- при питании от резервного источника питания, А

0.08

Выходное напряжение, В:

- при питании от сети переменного тока

26.4…27.6

- при питании от аккумуляторной батареи

19…27

Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более

200

Выходной ток, А:

- номинальный при наличии основного питания

4

- максимальный при наличии основного питания

5

Тип используемого аккумулятора

12 В 40 А·ч

Количество аккумуляторов, шт

2

Защита от короткого замыкания

Есть

Защита аккумулятора от глубокого разряда

Есть

Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В

19.8…21

Степень защиты

IP30

Диапазон рабочих температур, °С

-10…+40

Габаритные размеры, мм

450х400х210

  • Руководство по эксплуатации

Технические характеристики оборудования, представленного в каталоге, носят сугубо информативный характер, могут быть изменены без уведомления и не заменяют консультацию специалиста.
