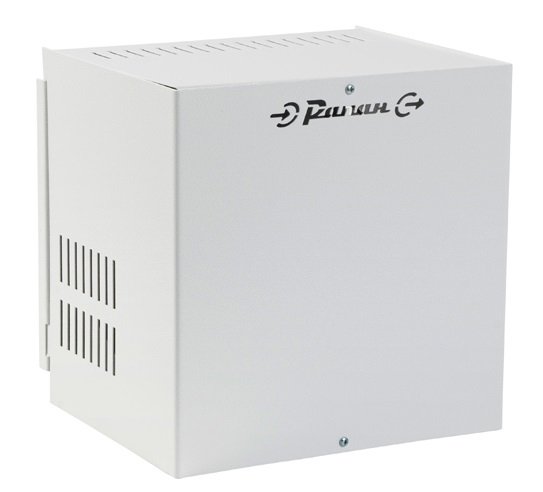

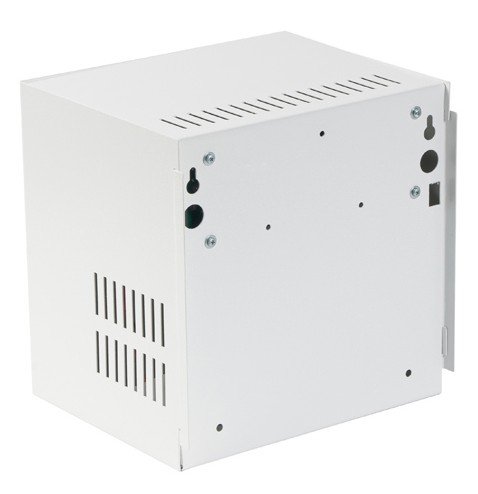

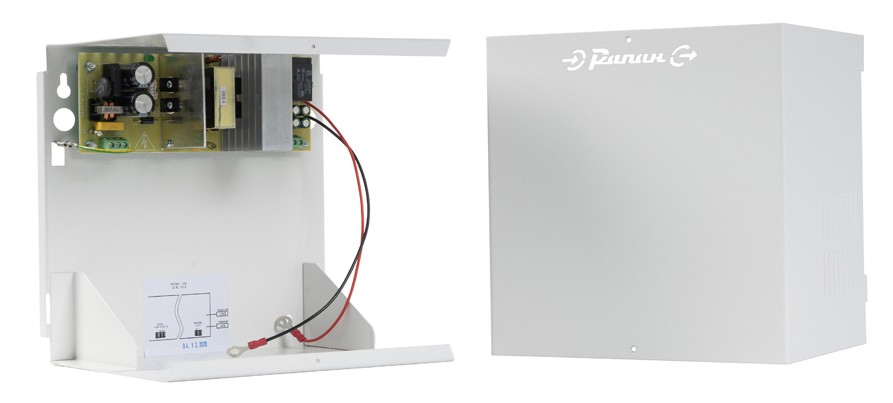

Источник электропитания малогабаритный
Назначение изделия
Источник питания предназначен для питания видеокамер и других нагрузок с номинальным напряжением питания 12 В и номинальным током потребления по выходу до 8 А при работе от сети переменного тока 220 В и в режиме резерва – от аккумуляторной батареи с номинальным напряжением 12 В. Источник имеет дополнительный выход 12В 4А для питания
регистраторов и других устройств.
Особенности
- защита от переполюсовки клемм АКБ;
- защита от короткого замыкания в нагрузке;
- защита от глубокого разряда АКБ;
- защита каждого канала по току при помощи самовосстанавливающихся предохранителей.
|
Тип устройства Источник вторичного электропитания резервированный |
- номинальный при наличии основного питания 8 |
|
Световая индикация "Наличие сети"; "Нагрузка" |
- максимальный при наличии основного питания 10 |
|
Напряжение питания, B: |
Тип используемого аккумулятора 12В до 26 Ач |
|
- от сети переменного тока 150…250 |
Количество аккумуляторов, шт 1 |
|
Потребляемая мощность: |
Защита от короткого замыкания Есть |
|
- от сети переменного тока 139 Вт |
Защита аккумулятора от глубокого разряда Есть |
|
Выходное напряжение, В: |
Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В 10.5…11 |
|
- при питании от сети переменного тока 13.5…13.9 |
Ток заряда аккумуляторной батареи, А 2 |
|
- при питании от аккумуляторной батареи 10…12.5 |
Степень защиты IP10 |
|
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более 100 |
Диапазон рабочих температур, °С -10…+40 |
|
Выходной ток, А: |
Габаритные размеры, мм 210х150х285 |
Тип устройства
Источник вторичного электропитания резервированный
Световая индикация
"Наличие сети"; "Нагрузка"
Напряжение питания, B:
- от сети переменного тока
150…250
Потребляемая мощность:
- от сети переменного тока
139 Вт
Выходное напряжение, В:
- при питании от сети переменного тока
13.5…13.9
- при питании от аккумуляторной батареи
10…12.5
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более
100
Выходной ток, А:
- номинальный при наличии основного питания
8
- максимальный при наличии основного питания
10
Тип используемого аккумулятора
12В до 26 Ач
Количество аккумуляторов, шт
1
Защита от короткого замыкания
Есть
Защита аккумулятора от глубокого разряда
Есть
Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В
10.5…11
Ток заряда аккумуляторной батареи, А
2
Степень защиты
IP10
Диапазон рабочих температур, °С
-10…+40
Габаритные размеры, мм
210х150х285
